80.Сорбционный газоанализатор. Дилатометрические, электрические,(кварцевые, диэлькометрические, кондуктометрические) газоанализаторы. Физика явлений. Современные схемы.
Принцип работы заключается в измерении параметров веществ (их свойств) при поглощении окружающих молекул газа.
При адсорбции газов на поверхности твердых тел возникают различные эффекты: механические, тепловые, оптические, электрические. Соответственно, и методы измерения имеют такое же название.
Дилатометрический газоанализатор
В дилатометрическом газоанализаторе, предназначенном для измерения концентрации водорода, в камере 2, через которую прокачивается анализируемый газ, размещена тонкостенная трубка 1, изготовленная и из палладия. Водород, содержащийся в анализируемом газе, растворяется в палладии. При этом длина трубки 1 за счет эффекта набухания с увеличением концентрации водорода увеличивается. Так как верхний конец трубки 1 закреплен на корпусе 2, то ее нижний конец свободно перемещается. С помощью емкостного, индуктивного или пневматического преобразователя перемещений 4 измеряются перемещения пластины 3, укрепленной на нижнем конце трубки 1. Эти перемещения связаны с концентрацией водорода в многокомпонентных газовых смесях.
Для других газов используются стержни из активированного углерода, алюмогеля, силикагеля.
Метод кварцевого генератора
М етод основан на определении массы адсорбируемого газа на поверхности кварцевого резонатора, покрытого слоем адсорбента. Это осуществляется путем измерения частоты или амплитуды колебаний кварцевой пластины 1 (размерами 12×12×0,2 мм), на поверхности которой напылены электроды 3 и нанесен слой сорбента 2. Пластина включена в колебательный контур высокочастотного ( МГц) генератора 5 и размещена в камере 4, через которую прокачивается анализируемый газ. Сорбент селективно поглощает определяемый компонент и при изменении концентрации изменяется масса слоя и, соответственно, частота колебаний генератора 5. Сигнал генератора подается в смеситель 6. Опорным сигналом служит сигнал с такого же резонатора, но только в герметичной камере 8 и без слоя сорбента. Сигнал опорной частоты поступает в смеситель от генератора 7, частота колебаний которого определяется пьезокварцевой пластиной 9 с электродами 10.
Резонансная частота (частота биения) определяется из выражения:
где собственная частота колебаний пластины с сорбирующим слоем; частотный коэффициент, зависящий от типа среза кристалла кварца и формы пластины; и плотность и площадь поверхностного слоя пластины; масса сорбированного компонента.
Рассмотренный газоанализатор может использоваться для измерения концентрации и паров , ароматических углеводородов и других веществ при соответствующем подборе сорбирующего слоя.
Сорбционные кондуктометрические газоанализаторы
Принцип действия основан на измерении проводимости адсорбента. Хорошим адсорбентом являются вещества в виде тонких слоев или пленок. Обычно это оксиды металлов, обладающие свойствами полупроводников ( ).
Н а рисунке показана схема газоанализатора с пленочным чувствительным элементом. В качестве пленки 2 используется оксид цинка, нанесенный на боросиликатную подложку. Толщина пленки 20—1000 А, размеры ее 20×4 мм. Через нанесенные на нее контакты 3 пленка подложки подключается к измерительной схеме. При протекании через камеру 1 анализируемого газа определяемый компонент сорбируется на пленке и изменяет ее электрическое сопротивление.
Вещества, обладающие донорными свойствами, увеличивают электропроводность, а вещества с акцепторными свойствами уменьшают ее. Сигнал анализатора определяется током, создаваемым в цепи стабилизированным источником 5, который преобразуется в унифицированный сигнал высокоомным преобразователем 4. Для получения высокой чувствительности пленку нагревают до температуры 200—400°С.
Диэлькометрический газоанализатор
Принцип действия диэлькометрических анализаторов состоит в измерении диэлектрической проницаемости среды, заполняющей электрический конденсатор, емкость которого определяется выражением
,
где постоянный коэффициент, который определяется размерами конденсатора и его конструкцией.
Э ти анализаторы применяются для анализа состава бинарных или псевдобинарных смесей газов и жидкостей.

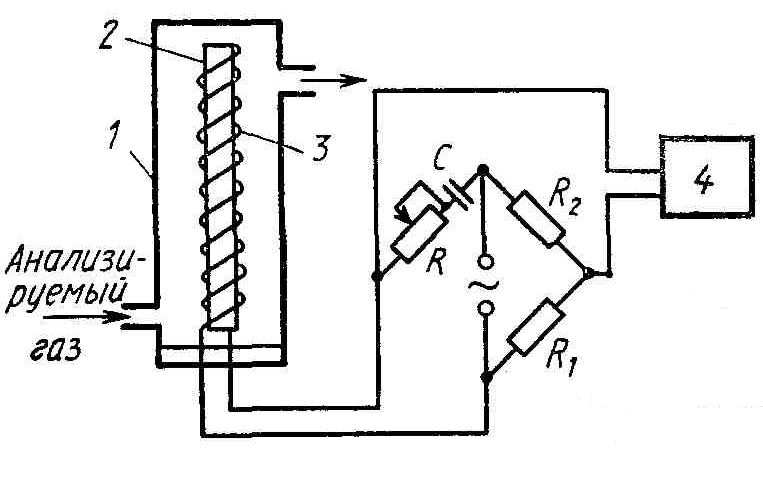

Измерение диэлектрической проницаемости используется совместно с явлением сорбции паров воды из анализируемого газа. В этом гигрометре анализируемый газ прокачивается с постоянным объемным расходом через камеру 1, в которой размещен алюминиевый стержень 2, по поверхности которого сделана нарезка и нанесен оксид алюминия. В нарезку уложена никелевая проволока 3. Стержень 2 и проволока 3 образуют конденсатор, емкость которого увеличивается при сорбции паров воды оксидом алюминия. Последняя вызывает увеличение емкости конденсатора, которая измеряется неравновесным электрическим мостом переменного тока и вторичным прибором (вольтметром) 4. Существуют схемы диэлькометрических гигрометров с равновесным электрическим мостом.
