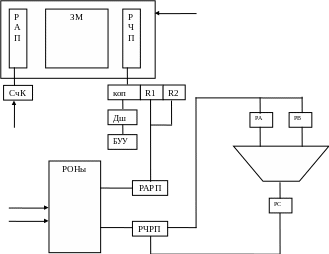

Микропрограмма выполнения двухадресной команды формата регистр-регистр (r-r). Структура операционной части цп
Запись результата производится на место первого операнда.
О
П
Чт
РК
+n
Чт
Зп
РАРП – регистр адреса регистровой памяти
РЧРП – регистр числа регистровой памяти
1 Этап. Выбор машинной команды.
РАП = СчК – адрес следующей выполняемой команды помещаем в память.
РЧП = Чт (РАП) – на РЧП прочитали команду.
РК = РЧП – передали команду на РК.
СчК = СчК + n – (n – это длина в байтах текущей выполняемой команды).
2 этап. Дешифрация.
3 этап. Формирование исполнительного адреса и выбор операндов.
РАРП = РК (R1) – подали номер РОНа, где хранится первый операнд.
РЧРП = Чт (РАРП) – выбрали первый операнд.
РА = РЧРП
РАРП = РК (R2)
РЧРП = Чт (РАРП) – выбрали второй операнд.
РВ = РЧРП
4 этап. Выполнение операций в АЛУ.
РС = РА оп РВ
5этап. Запись результата.
РАРП = РК (R1)
РЧРП = РС
Зп (РАРП) = РЧРП – записали результат в R1.
5.Базовая адресация
Ai
В адресном поле Аi выделяется 2 подполя: Вi и Di.
Bi – номер базового регистра или адрес ячейки памяти, где хранится база.
(Bi) – база; наиболее часто база хранится в РОНах.
Di – смещение, выбирается непосредственно из команды.
Исполнительный адрес формируется как сумма базы и смещения:
ИА = (Bi) + Di.
Di
Bi (Bi) ИА операнд
АЛУ
производит только сложение
и вычисляет адрес (индексное АЛУ)

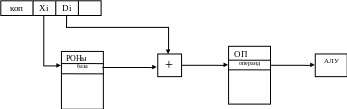

6.Индексная адресация
Ai
Xi – номер индексного регистра.
(Xi) – индекс.
Di – смещение.
Исполнительный адрес формируется как сумма индекса и смещения:
ИА = (Xi) + Di.
Р
Di
Xi (Xi) ИА операнд
АЛУ

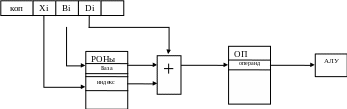

7.Базово-индексная адресация
Ai
Xi – номер индексного регистра.
Bi – номер базового регистра.
Di – смещение.
Исполнительный адрес формируется как сумма индекса, базы и смещения:
ИА = (Xi) + (Bi) + Di.
Di
Bi (Bi) ИА операнд
Xi (Xi)
Микропрограмма выполнения двухадресной команды. Структура операционной части цп.
Способы адресации: первый операнд – регистровая адресация;
второй операнд – базово-индексная адресация.
Запись результата записывается на место первого операнда.
ОП
Чт
А1 А2
+n
Чт
Зп
А1 – информация об адресе первого операнда.
А2 – информация об адресе второго операнда.
