63.Несущая способность свай по грунту
Грунт, окружающий ствол сваи может воспринимать, как правило, значи-тельно меньшую нагрузку. Необходима проверка несущей способности.
Для свай – стоек и висячих свай несущая способность по грунту определя-ется по разному.
1). Несущая способность свай – стоек.
Где R – расчетное сопротивление грунта под острием сваи;
А – площадь поперечного сечения сваи;
с – коэффициент условия работы сваи;
q – коэффициент надежности.
2). Несущая способность висячих свай (свай трения).
А) По таблицам норм - по 1-у пред. Сост.
N0,Nб – сопротивление сваи, соответственно под острием и по боковой по-верхности.
Р – расчетная нагрузка, допускаемая на сваю.
где R – расчетное сопротивление грунта сваи под острием; u – периметр сваи; fi – расчетное удельное сопротивление грунта по боковой поверхности сваи; i - мощность i слоя грунта, где действует fi
Б) Испытания свай динамическим методом
64.Динамические и статические испытания забивных свай

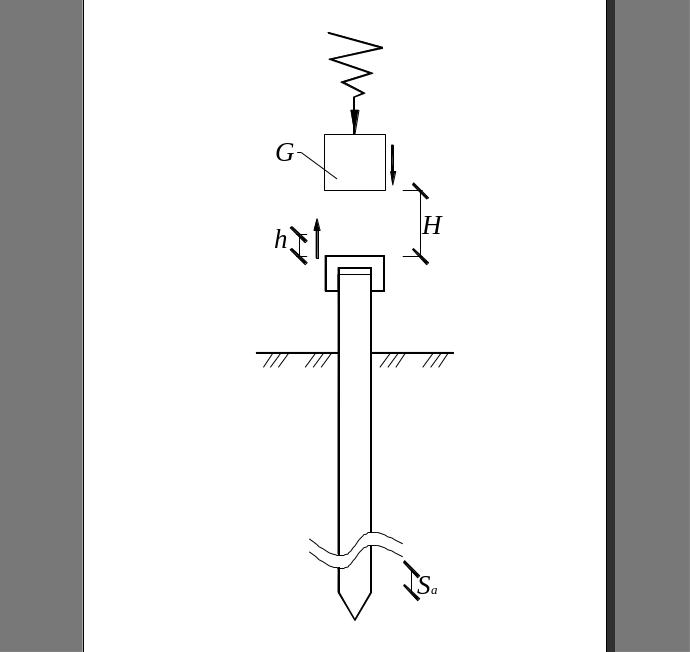

Динамический метод заключается в определении несущей способности сваи по величине ее отказа на отметке близкой к проектной. В основу метода положено, что работа, совершаемая свободно падающим молотом, GH (где G – вес молота, H – высота падения молота) затрачивается на преодоление сопротивления грунта погружению сваи; на упругие деформации системы «молот-свая-грунт»; на превращение части энергии в тепловую; разрушение головы сваи и т.п., т.е. на неупругие деформации.
В общем виде эта зависимость записывается следующим образом:
– уравнение работ Н.М. Герсевомова,
где G∙H – работа падающего молота;
Fu∙Sa – работа на погружение;
G∙h – работа на упругие деформации;
α∙G∙H – работа на неупругие деформации;
Fu – предельное сопротивление сваи вертикальной нагрузке, кН;
Sa – отказ сваи, м;
Α – коэффициент, учитывающий превращение части энергии в тепловую
и т.п.
Отказ сваи (Sa) определяется либо по одному удару молота, либо, что чаще, вычисляется как среднее арифметическое значение погружения сваи от серии ударов, называемой залогом (число ударов от 4-х до 10).
Опыт показывает, что по мере забивки сваи в песок отказы все уменьшаются, а нередко, после достижения определенной глубины, свая больше не погружается. Однако, если применить более мощный молот - сваю удается забить еще на некоторую глубину. Забивка свай в песчаный грунт сопровождается его уплотнением. В случае забивки свай в пластичные глинистые грунты картина существенно меняется. Сначала так же, как и в песке, наблюдается уменьшение отказов, но с некоторой глубины погружение сваи происходит при одном и том же отказе (в отдельных случаях он даже увеличивается).
В связи с этим, динамические испытания надо проводить: для свай, забитых в песчаные грунты, - по истечении не менее 3 суток, а для свай, забитых в глинистые грунты, - по истечении не менее 6 суток после окончания их забивки.
Метод испытания свай статической нагрузкой позволяет наиболее точно установить предельное сопротивление сваи с учетом всех геологических и гидрогеологических условий строительной площадки
Метод используется либо с целью установления предельного сопротивления сваи, необходимого для последующего расчета фундамента, либо с целью проверки на месте несущей способности сваи, определенной каким-либо другим методом, например, практическим. Проверке подвергаются в среднем до 1% от общего числа погруженных свай, но не менее 2-х. Нагрузка прикладывается ступенями, равными от ожидаемого предельного сопротивления сваи. Каждая ступень выдерживается до условной стабилизации осадки сваи. Осадка считается условно стабилизировавшейся, если ее приращение не превышает 0,1мм за 1 час наблюдения для песчаных грунтов и за 2 часа для глинистых.
По данным испытаний строятся два графика:

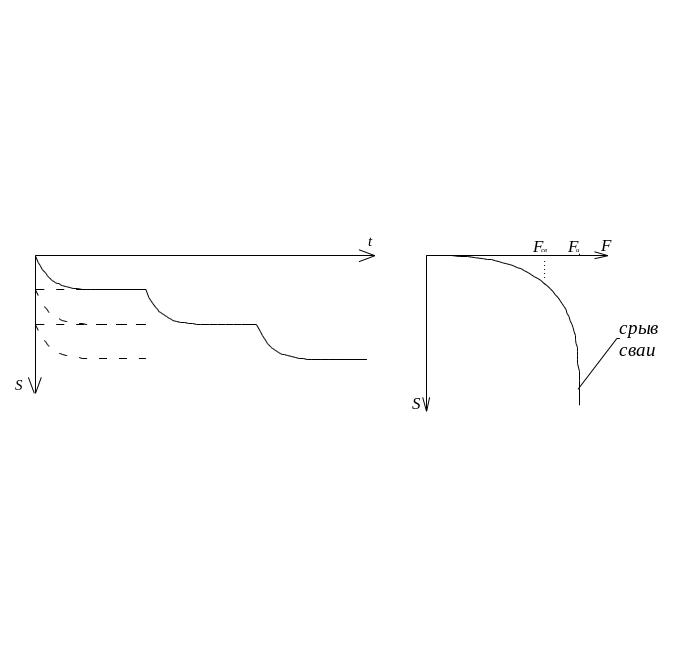

Практика показала, что графики испытаний свай делятся на два типа (рис. 1.13б):
1.с характерным резким переломом, после которого осадка непрерывно возрастает без увеличения нагрузки, данная нагрузка в этом случае и принимается за предельную;
2.с плавным очертанием без резкого перелома, что затрудняет определение предельной нагрузки. В этом случае за предельную принимается та нагрузка, под воздействием которой испытываемая свая получила осадку S: ,
где ζ – переходной коэффициент, комплексно учитывает ряд факторов:
несоответствие между осадкой одиночной сваи и сваи в кусте,
кратковременность испытания (главный фактор) по сравнению с
длительностью эксплуатации здания и т.п., принимается равным ζ=0,2;
Su,mt – предельное значение средней осадки фундамента проектируемого здания (по СНиП 2.02.01-83*).
В итоге расчетная нагрузка на сваю по результатам статических испытаний:
,
где γс – коэффициент условий работы;
γg – коэффициент надежности по нагрузке;
Fu – частное значение, т.е. нормативное значение.
