3. Командная радиостанция «Баклан-5»

Назначение, комплект и размещение. Приемопередающая радиостанция УКВ «Баклан-5» предназначена для ведения сим­плексной телефонной связи экипажей воздушных судов между собой и с диспетчерами наземных служб УВД. Применяется вместо радиостанции «Ландыш-5». Особенностью радиостанции является наличие синтезатора дискретной сетки, построенного по принципу анализа с использованием делителя с переменным коэффициентом деления и системы ФАП по опорному генерато­ру с одним кварцевым резонатором. Частота связи выбирается без предварительной настройки с помощью двух ручек установ­ки частоты, размещенных на ПДУ. Пульт дистанционного уп­равления может располагаться от радиостанции на расстоянии до 40 м.

Другой особенностью является однократное преобразование частоты сигнала при приеме с фильтрацией на двух кварцевых фильтрах в тракте УПЧ. Элементная база в радиостанции ком­бинированная: полупроводниковые элементы и интегральные микросхемы. Настройка электронная.

Радиостанция питается от бортсети постоянного тока на­пряжением 27В±10% и сохраняет работоспособность при сни-

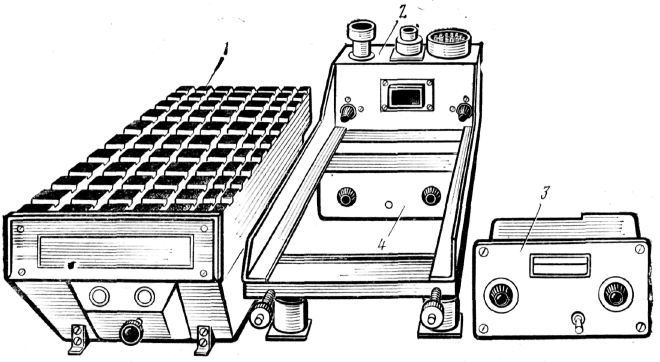

Р ис- 106- Ком­плект радиостан­ции «Баклан-5»:

/ — приемопередат­чик; 2 — амортиза­ционная рама; 3 — пульт дистанцпонно-ного управления; 4 — дополнительный усилитель низкой частоты

жении напряжения бортсети до 18В. Рассчитана для работы на самолетную антенну с сопротивлением излучения 50 Ом и КБВ не менее 0,4. Связь с антенной через коаксиальный кабель РК-50-7-11 с волновым сопротивлением 50 Ом. В зависимости от используемого типа СПУ, радиостанция выпускается с до­полнительным УНЧ либо под низкоомные телефоны, либо под высокоомные телефоны, либо без дополнительного УНЧ при на­личии УНЧ в составе СПУ.

В комплект радиостанции «Баклан-5» (рис. 106) входят: приемопередатчик, установленный в отсеке радиооборудования между шпангоутами № 11 и 13 слева от продольной оси само­лета; дополнительный УНЧ, установленный на той же аморти­зационной раме; пульт дистанционного управления, установлен­ный на средней панели приборной доски.

Основные технические данные

Диапазон частот, МГц 118,000—135,975

Общее число каналов связи 720

Разнос частот между соседними каналами,

КГц 25

Выходная мощность передатчика, Вт, не

менее 5

Чувствительность приемника, мкВ, не хуже 2,5 Мощность, Вт, потребляемая от бортсети

напряжением 27±10% В в режимах:

прием 30

передача 85

Время перехода с канала на канал, с, не

более 1

Время перехода с приема на передачу, с,

не более 0,5

Высотность, м 14000

Диапазон рабочих температур, °С . . . от —54 до +55

Масса комплекта без амортизационной ра­мы, антенны и соединительных проводов,

кг 4,55±10%

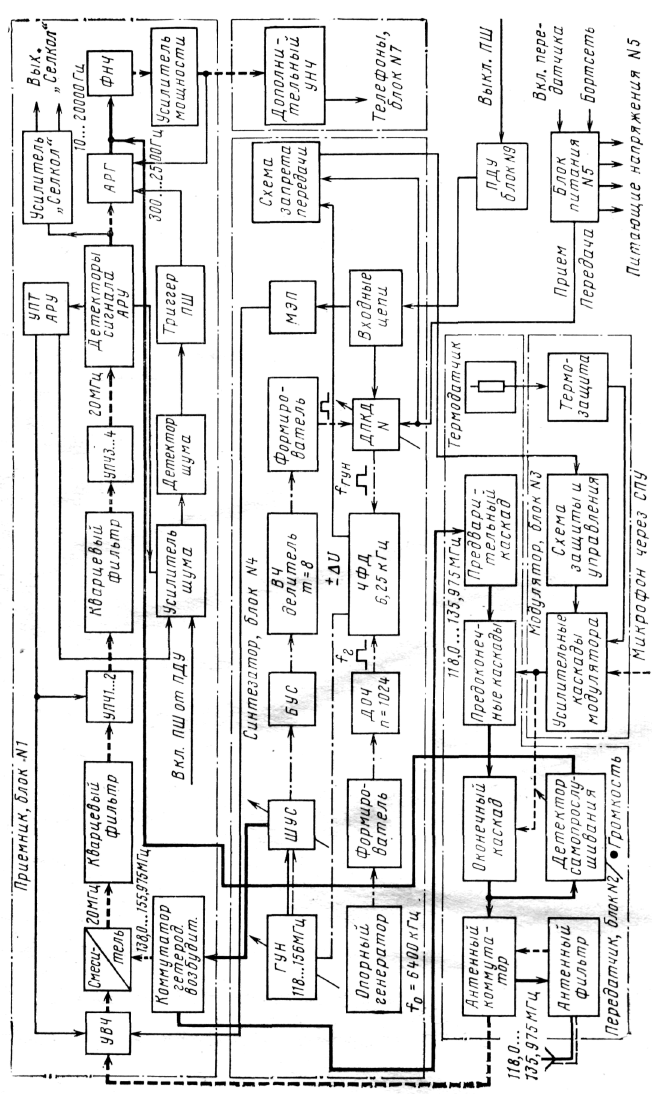

Функциональная схема (рис. 107) разделена на девять само­стоятельных блоков: приемник, передатчик, модулятор, синте­затор ,блок питания, корпус приемопередатчика, дополнитель­ный УНЧ, амортизационная рама и ПДУ. Ряд блоков (синте­затор, система управления, блок питания, коммутаторы, УНЧ) используются как в режиме приема, так и в режиме передачи. Система АПЧ вырабатывает сигнал ошибки при сравнении ча­стот гетеродина и опорного кварцевого генератора. Особенно­стью синтезатора является применение цифрового делителя ча­стоты с переменным коэффициентом деления, который пере­страивается одновременно с перестройкой гетеродина и широко­полосного усилителя. Необычно построен и приемный тракт. Он имеет однократное преобразование частоты. Высокая избира­тельность обеспечивается двумя кварцевыми фильтрами с вы­сокой добротностью. Передающий тракт выполнен по схеме ши­рокополосного усилителя.

Состав приемного устройства: УВЧ, смеситель, УПЧ, детек­тор сигнала и АРУ, УНЧ, система подавления шумов, система автоматической регулировки громкости (АРГ), система АРУ, усилитель «Селкол».

Приемник выполнен по супергетеродинной схеме с одним преобразованием частоты. Входной сигнал диапазона от 118 до 135,975 МГц от антенного коммутатора поступает на входной фильтр и далее на однокаскадный УВЧ, нагрузкой которого служит полосовой фильтр. УВЧ обеспечивает эффективное уси­ление приходящего сигнала в полосе частот 1 МГц. Полосовые фильтры УВЧ перестраиваются дискретно через 1 МГц элек­тронным способом, путем подачи соответствующего напряжения управления на варикапы фильтров от матрицы электронной пе­рестройки. Этим же напряжением осуществляется перестройка контура, выполняющего функцию согласования малого выход­ного сопротивления широкополосного усилителя гетеродина и большого входного сопротивления смесителя. Частота гетеро­дина в режиме «Прием» изменяется дискретно через 25 кГц в диапазоне 138—155,975 МГц. Колебания сигнала и гетероди­на преобразуются в смесителе в колебания разностной, проме­жуточной частоты. Нагрузкой смесителя является кварцевый фильтр, настроенный на частоту f_пр = 20 МГц с полосой про­пускания 18 кГц, обеспечивающий необходимое ослабление по соседнему каналу. Далее сигнал промежуточной частоты по­ступает на четырехкаскадный УПЧ, где усиливается до значе­ния, обеспечивающего нормальную работу детектора сигнала и АРУ. Для увеличения реальной чувствительности приемника в тракте УПЧ применен однозвенный кварцевый фильтр. Проде-

тектированный сигнал поступает на УНЧ, усилитель «Селкол» и подавитель шума. Тракт УНЧ состоит из маломощного и до­полнительно мощного усилителей. Для поддержания постоянно­го уровня выходного напряжения маломощный усилитель охва­чен системой АРУ. Сигнал с аттенюатора АРГ через фильтр нижних частот, где происходит ослабление сигналов частот вы­ше 2500 Гц, поступает па маломощный усилитель и далее на дополнительный УНЧ, который в зависимости от варианта ис-лолнения работает либо на низкоомные, либо на высокоомные телефоны.

Для устранения шума в телефонах в отсутствие сигнала от корреспондента предусмотрен подавитель шума (ПШ). Подави­тель шума состоит из усилителя шума, детектора шума, триг­гера ПШ и ключа. На усилитель шума напряжение с детектора сигнала поступает через фильтр верхних частот обеспечиваю­щий необходимое ослабление речевых составляющих приходя­щего сигнала и пропускание более высокочастотного спектра шума. Усиленный сигнал детектируется, и управляющее напря­жение постоянного тока поступает на триггер ПШ, выходное напряжение которого управляет ключом ПШ и обеспечивает коммутацию входа УНЧ. Выключатель ПШ, установленный на ПДУ, позволяет открыть приемник независимо от наличия сиг­нала. Для обеспечения нормальной работы тракта УПЧ в ши­роком интервале входного сигнала применена АРУ. Для этого постоянная составляющая продетектированного сигнала усили­вается УПТ и поступает на каскады АРУ, изменяя их усиление в зависимости от значения приходящего сигнала.

Передающий тракт радиостанции состоит из модулятора и усилителя мощности. Усилитель мощности широкополосный. Согласование входных и выходных сопротивлений транзисторов в каскадах усилителя осуществляется с помощью широкополос­ных реактивных трансформирующих четырехполюсников — трансформаторов сопротивлений. Для ослабления влияния уси­лителя на возбудитель вход усилителя подключен через делитель мощности, а первый и второй каскады питаются от отдельных источников. В передатчике применена амплитудная коллектор­ная модуляция в двух последних каскадах в радиостанции «Баклан-5». Выходные транзисторы модулятора являются уп­равляемыми элементами стабилизатора напряжения питания модулирующих каскадов передатчика.

Для обеспечения постоянства коэффициента модуляции в пределах 85—100% при больших разбросах уровня входного сигнала в модуляторе применена автоматическая регулировка глубины модуляции. Регулятором глубины модуляции, располо­женным на передней панели радиостанции, можно понизить чувствительность модулятора при значительных акустических шумах внутри летательного аппарата и тем самым повысить качество передачи.

Антенна к выходу передатчика или ко входу приемника в зависимости от режима работы подключается с помощью ан­тенного коммутатора. Работоспособность передатчика контроли­руется прослушиванием собственной передачи. Для этого ис­пользуют часть мощности сигнала. Сигнал детектируется и подается на УНЧ приемника. Регулятором самопрослушивания, расположенным на передней панели радиостанции, устанавли­вается желательная громкость в головных телефонах. Антенный фильтр служит для подавления гармонических составляющих передатчика.

Синтезатор частоты выполняет следующие функции:

в режиме «Прием» становится гетеродином приемника и вы­рабатывает гетеродинное напряжение в диапазоне частот 138,000—155,975 МГц с шагом сетки 25 кГц;

в режиме «Передача» становится возбудителем передатчика и вырабатывает напряжение в диапазоне частот 118,000 — 135,975 МГц с шагом сетки 25 кГц;

вырабатывает управляющее напряжение для перестройки входных цепей приемника;

обеспечивает задержку включения передатчика при переходе из режима «Прием» и режим «Передача» и наборе каналов до окончания переходных процессов в синтезаторе, а также блокирует работу передатчика в случае отказа синтезатора.

Генератор, управляемый напряжением (ГУН), обеспечивает перекрытие заданного диапазона частот 118,000—155,975 МГц. Напряжение с автогенератора усиливается широкополосным усилителем (ШУС) и через коммутатор «прием-передача», рас­положенный в блоке приемника, поступает на усилитель мощ­ности или смеситель приемника в зависимости от выбранного режима работы. ГУН подстраивается в кольце фазовой авто­подстройки синтезатора частоты. Для этого с выхода ШУС че­рез буферный усилитель высокочастотное напряжение поступает на делители с постоянным и переменным коэффициентом деле­ния, где частота ГУН понижается до частоты сравнения-6,25 кГц; ШУС и буферный усилитель обеспечивают усиление сигнала генератора до уровня, необходимого для нормальной работы передатчика и синтезатора, и ослабляют влияние на­грузки на частоту ГУН. Частота опорного генератора с помо­щью делителя опорной частоты понижается до частоты сравне­ния. Напряжение пониженной частоты подается для сравнения на частотно-фазовый детектор. Если выходная частота не рав­на частоте сравнения, то частотно-фазовый детектор выраба­тывает сигнал рассогласования. Необходимый коэффициент де­ления устанавливается с ПДУ по 11 проводам управления 11-разрядным кодом.

Матрицы электронной перестройки приемника коммутиру­ются 6-разрядным кодом, который формируется из кода управ­ления частоты синтезатора. Матрица перестройки приемника

вырабатывает напряжение управления входными цепями прием­ника в зависимости от набранной частоты.

В режиме «Передача» выдается питание на систему запрета «Передача», которая обеспечивает задержку включения пере­датчика до тех пор, пока выходная частота не станет равной частоте сравнения, т. е. передатчик остается выключенным до-окончания переходных процессов в синтезаторе. Система запрета «Передачи» обеспечивает также отключение передатчика при отказе синтезатора.

Блок питания обеспечивает напряжениями + 5В, +10В, + 15В, +16,5В, +17В, +18В блоки радиостанции. В состав, блока питания входят: сетевой фильтр, компенсационные ста­билизаторы напряжений +15В, +18В, + 10В, + 5В, коммута­тор «прием-передача», цепи защиты от бросков бортсети. Пер­вичным источником напряжения является бортсеть постоянного тока на 24—29,4 В.

Электронная перестройка частоты. Выбор канала связи про­изводится с ПДУ. Частоты устанавливаются набором опреде­ленной комбинации переключателей, расположенных в ПДУ и связанных с рукоятками установки частоты.

Одновременно с переключением формируется управляющее напряжение, которое соответствует выбранному каналу связи. Это напряжение прикладывается к варикапам, расположенным, в фильтрах УВЧ приемника и к гетеродинному контуру, на­страивая их на частоту выбранного канала. Режим «прием» пли «передача» включается подачей питания на соответствую­щие каскады радиостанции.

Радиостанция в режим «передача» включается соединением с минусом источника питания управляющего провода, связан­ного с кнопкой «Радио» на штурвале.

Дополнительный УНЧ предназначен для обеспечения мощ­ности, необходимой для нормального прослушивания сигнала при подключении от одной до четырех пар либо низкоомных, либо высокоомных телефонов, в зависимости от варианта ис­полнения.

Работа с радиостанцией «Баклан-5» (управляется как с ле­вого, так и с правого сидения пилотов) производится в следую­щем порядке:

кнопка «Радио» на штурвале перед включением питания должна быть отжата;

на пульте управления органы управления должны находить­ся в следующих положениях: переключатель «ПШ» — в поло­жении «Выкл.», регулятор громкости — в положении макси­мальной громкости;

автоматы защиты сети «УКВ» и «СПУ» включить. Через 1 мин после включения радиостанция готова к работе;

двумя ручками набрать требуемую частоту;

кнопку «Радио» на штурвале нажать, произвести передачу, отпустить кнопку «Прием»;

для включения подавителря шумов установить переключа­тель ПШ вверх в положение «ПШ».

Все неисправности, возникающие в процессе эксплуатации радиостанции, устраняются на земле.
