- •1. Какие стадии разработки конструкторской документации установлены стандартом? Дайте анализ их содержания.
- •2. В чём состоит основное назначение использования принципов стандартизации, унификации и агрегатирования при проектировании лесных машин? Какие задачи ставятся перед унификацией и агрегатированием?
- •3. Какие требования предъявляются к конструкции новой лесной машины? Раскройте их смысл.
- •4. Что собой представляет комплексное проектирование? Как организуется комплексное проектирование при создании лесных машин?
- •5. Перечислите факторы, определяющие прогрессивность новой машины. Какими средствами достигается прогрессивность новой машины в процессе проектирования?
- •6. Какова роль человека в системе: человек-машина-среда? Как учитывается фактор человека при проектировании новых машин?
- •7. Изложите методику построения компоновочно-кинематической схемы (ккс) манипулятора лесной машины. Какие характерные случаи положения манипулятора при этом рассматривается?
- •8. Методика построения внутренней поверхности клещевины захвата. Какие исходные данные для этого необходимы? Аналитические выражения, испол при построении.
- •9. Изложите методику построения компоновочно-кинематической схемы захватного устройства лесной машины. Для каких случаев строится ккс захвата?
- •10. Начертите схему сил, действующих на манипулятор лесных машин различного назначения. Приведите аналитические выражения для определения сил. Дайте характеристику этим силам.
- •11. Изложите методику нахождения усилия в гидроцилиндре стрелового гидроманипулятора, при каком положение элементов манипулятора производится расчёт.
- •12. Методика расчета гидропривода захвата, каковы особенности определения усилий в гц пачкового захвата коника.
- •13. Методика расчета на прочность клещевин захвата, какой случай нагружения элемента захвата при этом рассматривается.
- •14. Методика расчета на прочность рукояти сгм лесной машины. Для каких случаев опасного нагружения рукояти производится расчет.
- •15. Методика расчета на прочность стрелы сгм лесной машины. Для каких случаев опасного нагружения стрелы производится её расчет.
- •16. Методика расчета на прочность поворотной колонны манипулятора. Особенности данного расчета.
- •17. Критерии оценки устойчивости лесных машин манипуляторного типа, факторы, влияющие на поперечную (боковую) устойчивость этих машин, привести аналитические выражения.
- •18. Приведите ккс гусеничного движителя, расписать силы, моменты, формулы, какое влияние оказывает на их величину параметры движителя.
- •19. Методика определения нагрузки на опоры и опорные катки гусеничной машины (статически определимая задача)
- •20. Особенность расчета нагрузок на опоры статически неопределимой ходовой системы. Способы изменения нагрузок на опоры данной ходовой системы.
- •1. Построить схематично внутреннюю пов-ть клещевины захвата
- •5. Рассчитать на прочность балансир гусеничной машины
- •2. Определить усилие в цилиндрах сгм
- •3. Определить параметры опасного сечения рукояти манипулятора втм
- •4. Произвести расчёт на прочность клещевины пачкового захвата
11. Изложите методику нахождения усилия в гидроцилиндре стрелового гидроманипулятора, при каком положение элементов манипулятора производится расчёт.
Составляем сумму моментов относительно точки А:
Где К – кол-во ГЦ
Расчёт ведется при поднятии дерева на макс вылете.

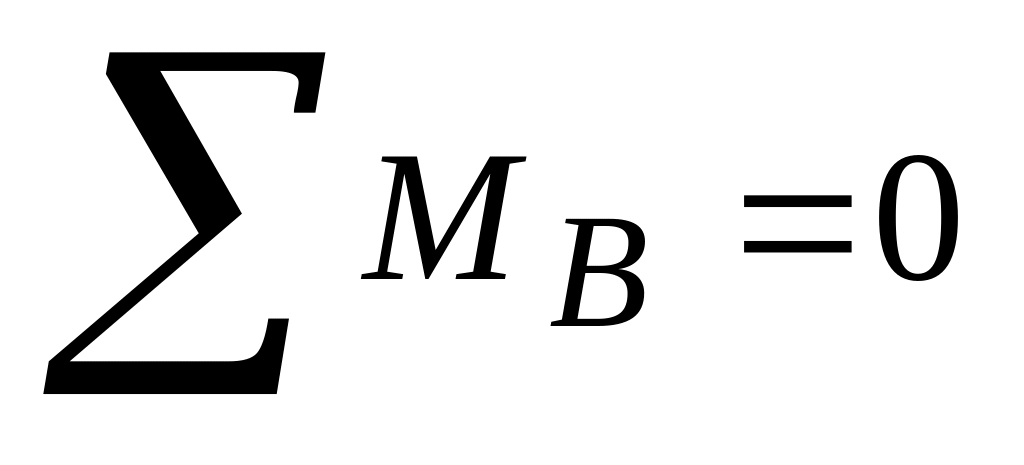

Аналогично определяется усилие ГЦ в составлением уравнения крутящих моментов относительно точки В.
Определив усилие ГЦ, определяется внутренний диам ГЦ, по ККС определяется ход штока ГЦ и по ГОСТу подбирается тип ГЦ.
Ход штока находим: наибол расстояние между точками 1 и 2 и делим пополам.
12. Методика расчета гидропривода захвата, каковы особенности определения усилий в гц пачкового захвата коника.
,
n – коэф-т определяющий часть веса, приходящаяся на захват.
Сила сопротивления перемещению хлыста по лесосеке.
f2- коэф-т сопротивления перемещению хлыста по лесосеке, зависит от грунта и погоды
f3 – коэф-т сопротивления перемещению хлыста на лесосеке (единичные препятствия: пни, канавы)
f4 – коэф-т динамичности
Чтобы дерево оставалось в захвате и была возможна его трелевка необходимо, чтобы выполнялось неравенство:

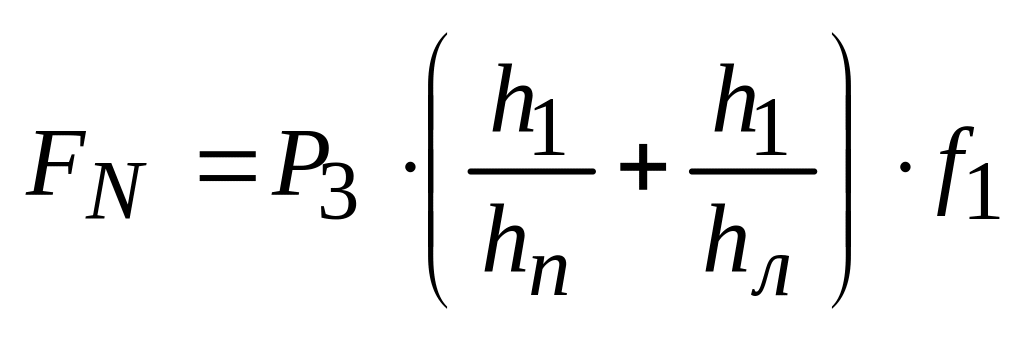

FN – сила трения от норм усилия N
FG – сила трения от веса G
,
f1 – коэф-т трения дерева о металл клещевин.
Подставив значения сил FN, FG, Fсопр в неравенство или решив его относительно РЗ получим выражение для определения необходимого усилия ГЦ.
ГЦ выбирают из соотношения

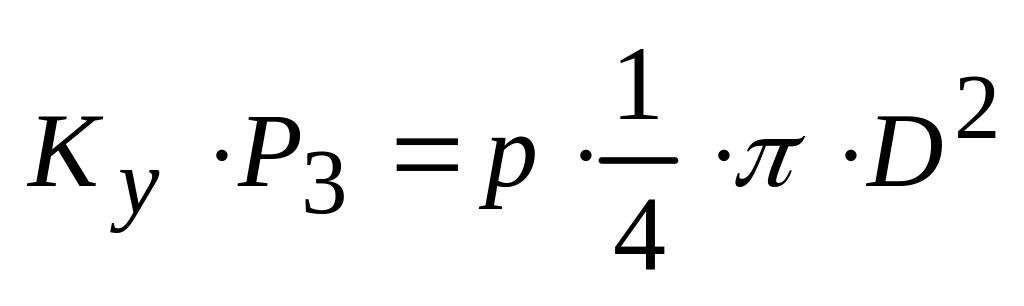

D – внутренний диам ГЦ, р – давление в гидросистеме (10-12 МПа), кУ – коэф-т уплотнения в гидросистеме.
,
S=H2-H1
– ход ГЦ
Ход штока определяется по ККС при соответствующим положения клещевин для пачкового захвата Н1 – получается при раскрытии клещевин для взятия пачки Н2max – выход штока, определ. для случая сжатия пачки min веса или min объема.
Зная величину D и S по ГОСТу выбирается ГЦ.
13. Методика расчета на прочность клещевин захвата, какой случай нагружения элемента захвата при этом рассматривается.
Рассмотрим сечение А-А
Сечение С-С и D-D
Н – определено расчетом по сечению А-А, В - ?.
В плоскости XOY действует сила сопротивления Fсопр

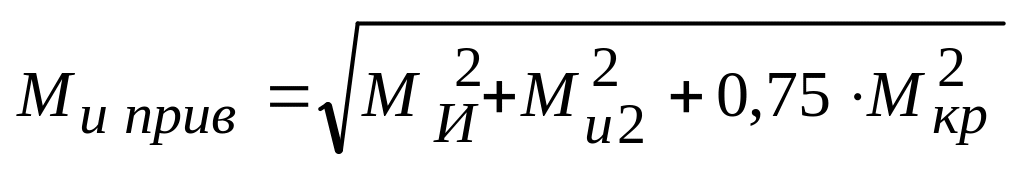

Ми2=Fсопр*l, Мкр=Fсопр*hкр

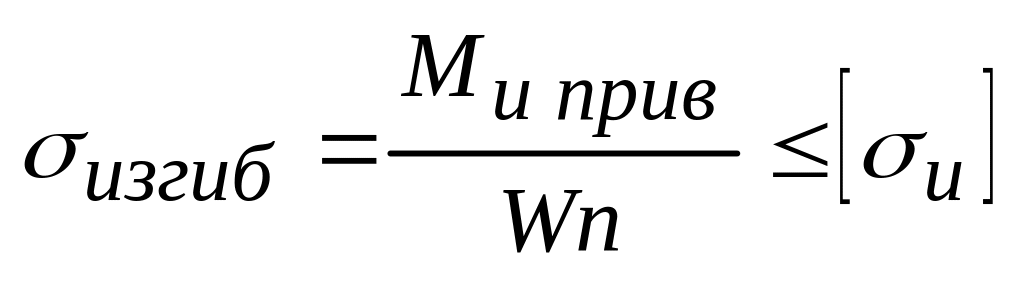

Для определения параметров сечения при действии изгибающих и крутящих моментов воспользуемся условием прочности.
Применяемая сталь – Ст15ХСНД.
Случай – когда берется дерево (пачка) макс диаметра (объема) и макс веса, производится расчет на прочность всех элементов.
14. Методика расчета на прочность рукояти сгм лесной машины. Для каких случаев опасного нагружения рукояти производится расчет.
Рассмотрим сечение В-В – опасное.

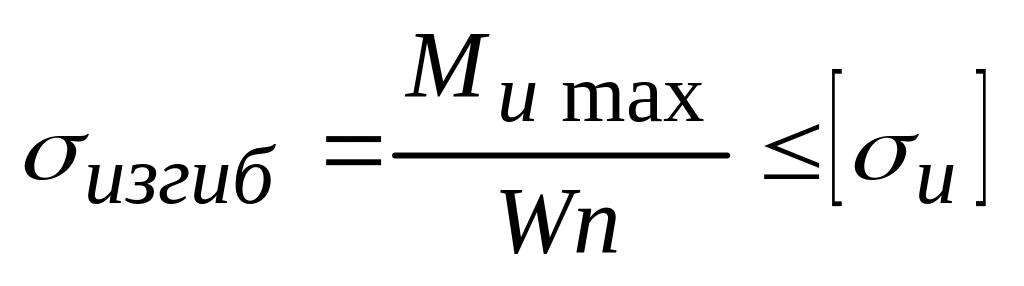

Наибольший момент, тогда когда шток ГЦ перпендикулярен консоли рукояти
Δ=15-20 мм, в отечественных конструкциях используется прямоугол сечение.
