- •1. Какие стадии разработки конструкторской документации установлены стандартом? Дайте анализ их содержания.
- •2. В чём состоит основное назначение использования принципов стандартизации, унификации и агрегатирования при проектировании лесных машин? Какие задачи ставятся перед унификацией и агрегатированием?
- •3. Какие требования предъявляются к конструкции новой лесной машины? Раскройте их смысл.
- •4. Что собой представляет комплексное проектирование? Как организуется комплексное проектирование при создании лесных машин?
- •5. Перечислите факторы, определяющие прогрессивность новой машины. Какими средствами достигается прогрессивность новой машины в процессе проектирования?
- •6. Какова роль человека в системе: человек-машина-среда? Как учитывается фактор человека при проектировании новых машин?
- •7. Изложите методику построения компоновочно-кинематической схемы (ккс) манипулятора лесной машины. Какие характерные случаи положения манипулятора при этом рассматривается?
- •8. Методика построения внутренней поверхности клещевины захвата. Какие исходные данные для этого необходимы? Аналитические выражения, испол при построении.
- •9. Изложите методику построения компоновочно-кинематической схемы захватного устройства лесной машины. Для каких случаев строится ккс захвата?
- •10. Начертите схему сил, действующих на манипулятор лесных машин различного назначения. Приведите аналитические выражения для определения сил. Дайте характеристику этим силам.
- •11. Изложите методику нахождения усилия в гидроцилиндре стрелового гидроманипулятора, при каком положение элементов манипулятора производится расчёт.
- •12. Методика расчета гидропривода захвата, каковы особенности определения усилий в гц пачкового захвата коника.
- •13. Методика расчета на прочность клещевин захвата, какой случай нагружения элемента захвата при этом рассматривается.
- •14. Методика расчета на прочность рукояти сгм лесной машины. Для каких случаев опасного нагружения рукояти производится расчет.
- •15. Методика расчета на прочность стрелы сгм лесной машины. Для каких случаев опасного нагружения стрелы производится её расчет.
- •16. Методика расчета на прочность поворотной колонны манипулятора. Особенности данного расчета.
- •17. Критерии оценки устойчивости лесных машин манипуляторного типа, факторы, влияющие на поперечную (боковую) устойчивость этих машин, привести аналитические выражения.
- •18. Приведите ккс гусеничного движителя, расписать силы, моменты, формулы, какое влияние оказывает на их величину параметры движителя.
- •19. Методика определения нагрузки на опоры и опорные катки гусеничной машины (статически определимая задача)
- •20. Особенность расчета нагрузок на опоры статически неопределимой ходовой системы. Способы изменения нагрузок на опоры данной ходовой системы.
- •1. Построить схематично внутреннюю пов-ть клещевины захвата
- •5. Рассчитать на прочность балансир гусеничной машины
- •2. Определить усилие в цилиндрах сгм
- •3. Определить параметры опасного сечения рукояти манипулятора втм
- •4. Произвести расчёт на прочность клещевины пачкового захвата
7. Изложите методику построения компоновочно-кинематической схемы (ккс) манипулятора лесной машины. Какие характерные случаи положения манипулятора при этом рассматривается?
Для построения ККС манипулятора необходимом знать след-е исход-е данные:
Lmax - макс-ый вылет манипул.
Lmin – min вылет манип.
а – понижение местности на кот-ой расположено дерево относительно машины.
hk – высота расположения коника на раме машины от поверхн-ти грунта
Нк- высота поворотной колонны.
Длина стрелы lc и длина рукояти lp выбираются из сотношения: для ВПМ - lc = lp
Для ВТ и ТМ - lc > lp на 25%
Угол между lc и lp для исключения мёртвого положения выбирается в пределах 150 - 1600 . Для поворота колонны используются парные ГЦ (2, 4, 8). ККС построенная для макс-го вылета служит: - для обоснования длин lc и lp, - обоснования места положения ГЦ, - для проведения прочностного расчёта.
ККС вычерчивается как минимум для 3-х положений манипул. Промежуточное положение манип. используется для определения ускорения и сил инерции. Положения манип при Lmin служит для уточнения мест расположения ГЦ и определения выхода штоков.
Положение ККС для укладки дерева в коник строится аналогично Lmin и проверяем места расположения ГЦ.
8. Методика построения внутренней поверхности клещевины захвата. Какие исходные данные для этого необходимы? Аналитические выражения, испол при построении.
Для построения профиля клещевины захвата наободимы след-е исходные данные:
R – радиус внутренней пов-ти клещевины, пр – кол-во хлыстов в пачковом захвате, L, Ln – величина раскрытия клещевин, а – расстояние между центрами вращения клещевин.
На первом этапе вычерчивания профиля клещевины прочерчивается в точных размерах только её внутренняя пов-ть. Внешняя пов-ть вычерчивается произвольно т. к. параметры сечения клещевины определяются расчётом на прочность.
Точка N центр внутренней пов-ти клещевины
,
9. Изложите методику построения компоновочно-кинематической схемы захватного устройства лесной машины. Для каких случаев строится ккс захвата?
Для построения ККС захвата вычерчиваем в масштабе профиль клещевины из твёрдого материала(картон) вырезаем 2 прфиля.
Основная реакция будет от деревьев касающихся внутренних поверхностей клещевин в 3-й и 4-й четвертях захвата.

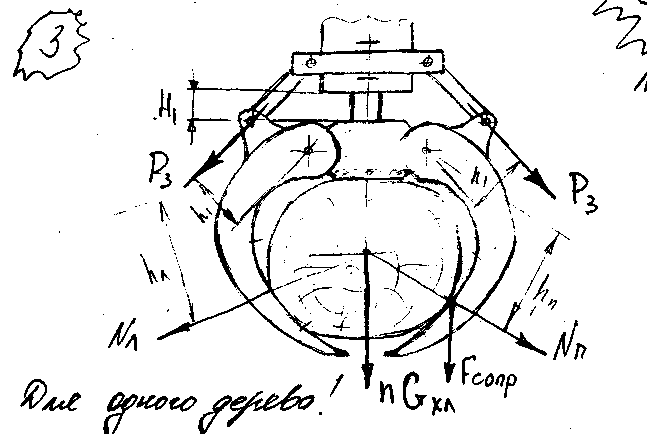

Nлев и Nправ силы рекции действующие на лев и прав клещевины захвата при сжимающем действии ГЦ с усилием P3 .
Рассмотрим равновесие клещевины захвата под действием приложенных сил.
Для правой клещевины:
Д ля лавой:
10. Начертите схему сил, действующих на манипулятор лесных машин различного назначения. Приведите аналитические выражения для определения сил. Дайте характеристику этим силам.
1-й тип СГМ(полноповоротный)
1 – захват, 2 – рукоять,3 – стрела, 4 – поворотная колонна, 5 – ГЦ стрелы, 6 – ГЦ рукояти, ω – направление и скорость поворота СГМ

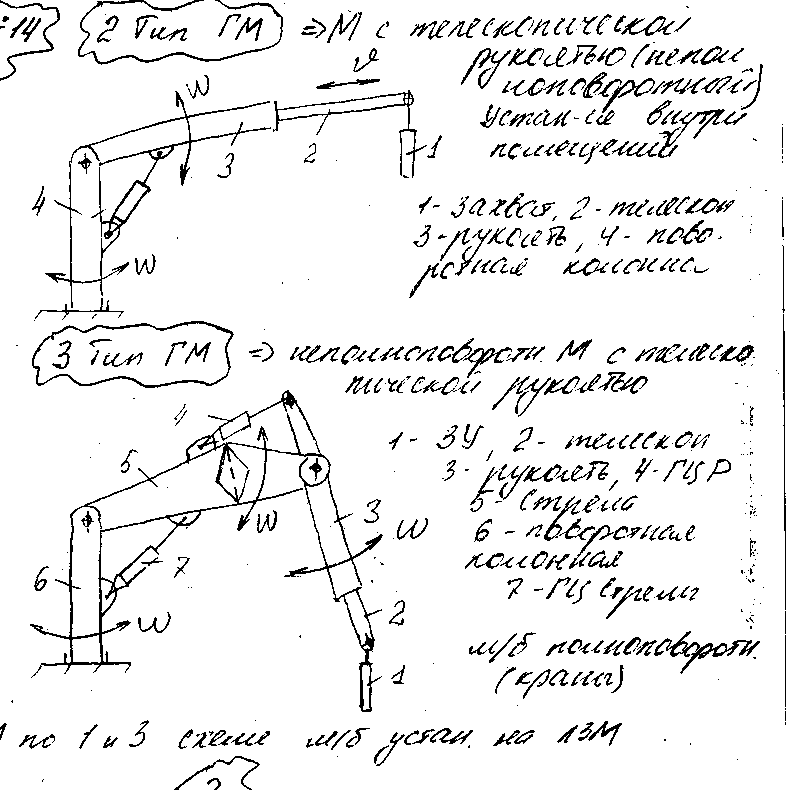

2-й и 3-й тип с телескопической рукоятью(неполноповоротный)
Где 2-телескоп
Где - Gд- вес дерева, PГЦР(C) – усилие ГЦ рукояти (стрелы) ,
Gр, с, гцс, гцр- вес рукояти, стрелы, ГЦ стрелы, ГЦ рукояти.
Fсопр – сила сопротивления перемещению пачки по лесосеке
