- •Вопрос 16. Причины повреждения ОиФ. Сущ-ет 2 типа деформаций: осадка, просадка.
- •Вопрос 18. Меры защиты от грунтовых и атм.Вод.
- •Вопрос 19.Основные способы усил. Фундамента, особенности конструирования элементов усиления.
- •Вопрос 20.Особ-ти произ-ва работ при усилении фун-та.
- •21.Способы восстановления горизонтальной гидроизоляции.
- •24. Способы усиления и восстановления несущей способности и прочности стен зданий.
- •23.Способы осушения стен зданий.
- •25. Основные способы усиления строительных конструкций.
- •28. Усиление изгибаемых конструкций с изменением напряженно-деформированного состояния.
- •26. Усиление с помощью обойм, рубашек, наращиваний.
- •27. Усиление конструкций с изменением расчётной схемы.
- •30. Влияние дефектов и повреждений кладки на прочность.
Вопрос 20.Особ-ти произ-ва работ при усилении фун-та.
По периметру зд. Разбивают на захватки длиной 1,5-2метра Переход на следующую захватку после завершения работы на предыдущей. Возможно ч/з две захватки.
Тк при усилении ф-то часто приходится разрабатывать грунт вокруг них до отм подошвы и ниже, необх-мо нагрузку от к-ции временно передать на подкосы, опираемые через плиты на грунт, способный уплотняться. Тк осадка вывешиваемых к-ций недопустима, подкосы целесообразно ставить на домкраты, подавая давление в которые (по расчету), можно опрессовывать грунт под подкосами. Только после завершения работ по усилению ф-та давление в домкратах постепенно снижают. Иногда опрессовку грунта производят постановкой встречных клиньев, которые систематически подбивают. При производстве работ по усилению ф-тов рабочий персонал д.б. детально проинструктирован. Кроме того, эти работы всвязи с их спецификой д. выполняться либо спец.организацией, либо под руководством опытного инженера.
21.Способы восстановления горизонтальной гидроизоляции.
1.Инъецирование в стену тампонажных растворов.
Величина распространения раствора внутри кладки зависит от св-в материала. Система Церезит-скважина на ¾ толщины стены.
2. Плавление карборундной нитью.
Электрод-в стену, до темпер=1500град.С. – кварцевый песок плавится, лебедкой тянут нить вдоль стены. В кладке- слой стекловидного в-ва.
3. Пропилы.
Ограничения:
1) р-р должен быть известковым;
2) стена менее 380мм.
4. Замена гидроизоляции участками.
Шаг 1000мм.
Производится разборка стены на всю толщину укладки гидроизоляции, укладывают стену (применяют расширяющийся цемент)
«-» Большая трудоемкость, нельзя прим обычный цемент
«+» Самый дешевый, наиб простой.
22. Материалы для стен зданий.
Кирпич одинарный (глинистый)
Кирпич силикатный (модульный) 250*120*88
Для кладки используется кирпич марки М 75, 100, 125…
Марка по морозостойкости минимальная для кладки 50, но в целом зависит от категории долговечности.
Пустотелые керамические и легкобетонные штучные блоки.
Керамические пустотные блоки
250*120*138
Прочность сплошных камней М 35-100; пустотелых М 35-75
Марка по морозостойкости – более 15

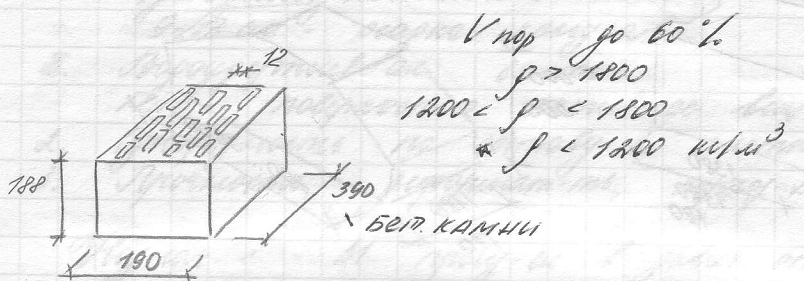

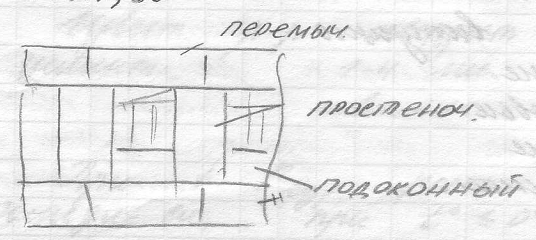

Крупные блоки
Изготавливают из легких бетонов или природных каменных материалов.
Марка по прочности М 50-150
Допускается М 25; М 35
Естественные камни
Тяжёлые породы для стен не применяют. Используют для фундамента и облицовки в виде рваного и постелистого бута.
Лёгкие породы(известняк, ракушечник) применяют в стенах
М 4 – М 125
Коэффициент размягчения должен быть не менее 0,7 для наружных стен.
0,5 для внутренних стен.
Основное назначение стены связано с защитой помещения от влияния климатических факторов, а также передачи временных и постоянных нагрузок на фундамент. Задачей технической эксплуатации зданий является сохранение их несущей способности и ограждающих свойств на протяжении всего срока службы. Потеря несущей способности может происходить при физико-механических изменениях свойств материала или при повышении действительных нагрузок выше предусмотренных проектом.. Наибольший износ стен - при увлажнении в сочетании с температурными колебаниями. Большинство строительных материалов конструкций стен можно рассмотреть как 3х фазную систему: твердое тело, вода, воздух. Количественное соотношение м/у этими фазами обуславливают физические свойства материала, их плотность и степень влажности. Различная массовая и объемная влажность… Массовая влажность – отношение массы влаги, содержащейся в материале к массе материала в высушенном состоянии WB=(P1-P2/ P2)*100%... P1 – масса материала до высушенного. Объемная – отношение V влаги в образце к объему образца W0=(V1/V2)*100% ; W0= WB* ; -плотность материала.
Находясь в толще мат-ла в виде пара, жидк или льда, влага перемещается. Перемещение пара происходит изза разности упругости и плотности воздуха по обе стороны помещения. В жидк состоянии перемещение обусловлено з-нами тяготения, капилляр силами, изменение внутр сил температурных напряжений мат-ла. Проникновение влаги в мат-л может происходить в рез-те: 1)поглощение влаги сорбцией(впитывается из воздуха),2)смачивание материалов в рез-те соприкосновения с жидкостью, 3)физико-хим процессов строит мат-лов по сорбционной сп-ти подразделяют на активно србцир влагу (пеногазобетон, гипс силикатнй) и инертно-сорбир влагу(бетон, глинян и силикат кирпич). С понижением t сорбционная сп-ть мат-ла повышается. Стены имеющие повышенную начальную влажность, впитывают влагу интенсивней, чем сух. Наиб. впитывающей сп-тью обладают гипс и пеносиликат.
