13. Расчетные расходы воды для целей водоснабжения

В общем виде расход воды для целей водоснабжения опред-ся произведением нормы водопотребления на кол-во водопотребителей. Qсут=n*N; м3/сут. При этом различают след. расходы: максим. часовой расход и мак. секундный расход: Qчас макс. м3/час; qмакс с л/с

1)По этим расходам рассчитывается водопроводная сеть

2) максим. сут расход Qсут макс. м3/сутки по этому расходу рассчитываются водозаборные сооружения; насосные станции; очистные сооружения; регулирующие и запасные емкости

3) средне суточный расход: Qсут ср. м3/сутки. По этому расходу производится технико-экономическое сравнение вариантов, определяется емкость водохранилищ и себестоимость 1м3 воды.

4) годовой расход. Определяется как произведение Q год=365* Qсут ср., м3/год. По этому расходу определяются затраты электроэнергии на подачу воды.

Кроме того различают полезный и полный расходы.

Полезный Q полезн=Qсут ср+ Q пож, м3/сутки.; М расход воды на пожары из расчета 3-х часового объема тушения пожара.

Полный расход: Q полн=Альфа* Q полезн, где Альфа – коэф. Учитывающий собственные нужды системы водоснабжения.

14. Напоры в водопроводной сети.

Если в водопроводе установить пьезометрическую трубку, то вода в трубке поднимется над землей на некоторую высоту Н –наз-ую свободным напором. Свободный напор м.б. определен как разность пьезометрической отметки и отметки земли в (*) установки трубки: Н=П-z. Для обеспечения бесперебойной подачи воды должно выполняться гарантированное значение напора Н, а именно для одноэтажной застройки не менее 10м, для двухэтажной – не менее 14м, 3-этажной – 18м и т.д. прибавляем на каждый этаж по 4 метра. В сети у водозаборных колонок, у пожарных гидрантов Н не менее 10м, общий потребный напор в сети будет зависеть от свободного потребного напора. (сумма потерь напора в сети + сумма потребного напора у диктующего водоразборного прибора) Суммарный напор в сети не может превышать 60м.

15. Принцип расчета тупиковой разветвленной водопроводной сети ( на примере решения задач).

16. Принцип расчета кольцевой водопроводной сети ( на примере решения задач)

17. Арматура водопроводной сети.

На водопроводной сети устанавливается арматура след. видов:

1. запорно-регулирующая арматура (вентили, задвижки, гидравл. затворы). Арматура служит для регулирования кол-ва подаваемой жид-сти или воды, а так же для отключения аварийных участков в сети.

2. Водоразборная арматура (уличные колонки, краны, пожарные гидранты, питьевые фонтаны). Арматура предназначена для подачи воды потребителям различного назначения.

3. Предохранит. арматура (предохранит. клапаны, вантузы, обратные клапаны). Арматура предназначается для предохранения сетей от действия повышенного давления сверхдопустимого, осн. причиной повышения давления в водопроводах явл-ся возникновение в них гидравлических ударов, которые явл-ся результатом внезапной остановки насосов, резкого закрытия задвижек.

1.водопровод; 2. задвижка; 3. корпус предохранительного клапана; 4. водопропускное отверстие; 5. пружина; 6. устройство для натяжения пружины 7. патрубок для сброса воды

Вантузы устанавливают в верхних точках сети с целью обеспечения возможности удаления воздуха из водопровода.

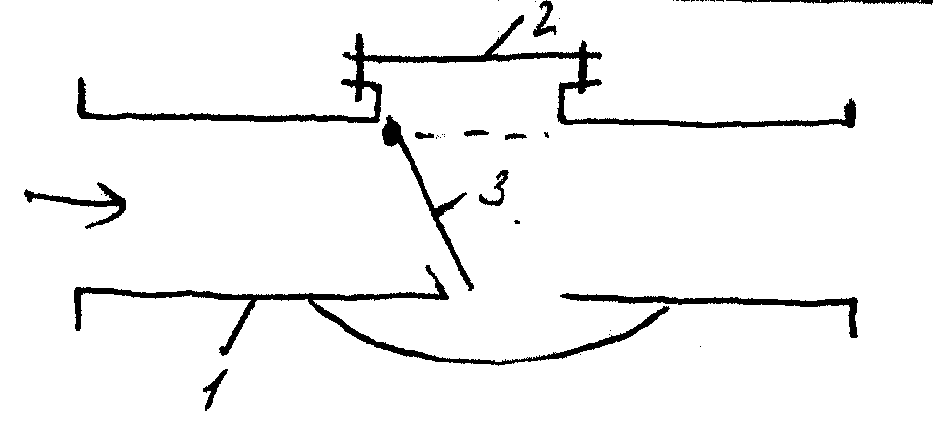

Обратный клапан обеспечивает движение жидкости или воды

18. Регулирующие и запасные водопроводные емкости.

Классифицируют:

1. По назначению: регулирующие, запасные, комбинированные.

2. По способу подачи воды: напорные емкости (водонапорные башни, напорные резервуары, пневматические установки); безнапорные (ненапорные емкости, запасные резервуары у очистных сооружений)

1.фундамент; 2. ствол башни (металлич., ж.б, кирпичный, деревянный); 3. опорное кольцо, 4. шатер предупреждает нагрев и замерзание воды); 5. бак ( металл. или ж/б) ; 6. подающая труба; 7. разводящая труба;8. переливная труба; 9. грязевая труба. Диаметр трубопроводов 6 и 7 принимается по скорости примерно 1-1,5 м/с. Диаметр трубопроводов 8 и 9 на 2-3 сортамента меньше. Емкость бака водонапорной башни складывается из 2 емкостей: Wвб=Wрег+Wпож; м3; Wрег – регулируемая емкость бака, определяемая сопоставлением графика водопотребления в течении суток с графиком подачи воды насосами. Сопоставление производится по каждому часу. В какие-то часы наблюдается приток воды, а в какие-то расход воды бака, при этом определяется остаток воды в баке в %от сут. Величина наибольшего остатка воды Qсут=Wрег.

Противопожарная емкость определяется по:Wпож= Qпож*10*60/1000, м3 ,где Qпож- нормативный расход воды по тушению одного наиболее наружного пожара (дополнительно к нему учитывается расход воды на внутреннее пожаротушение=5л/с. В формуле: 10 – продолжит. Хранения противопож. запаса, 60- переводной коэф. для сек. и мин., 1000- переводной коэф. из литров м3, Q- в литрах.

Высота водонапорной башни (от пов-сти земли до низа бака)

Нвб=Н+ _Вб-z_т); z_вб, z_т- соответственно отметки земли в точках установки водонапорной башни и водозабора (z_т), Н – величина потребного свободного напора в диктующей точке (точке водоотбора); - суммарные напорные потери в сети от башни до (*) водоотбора.

Напорные резервуары: применяются вместо водонапорных башен при наличии больших возвышенностей, они отличаются тем, что противопожарый запас, хранящийся в них соответствует на 3-х часовое тушение. Работу насосов при устройстве напорных резервуаров принимают равномерной. При емкости резервуара до 2000 м3резервуар принимают цилиндрической формы, при большей – прямоугольной.

Резервуары чистой воды: (запасные емкости). Являются ненапорными сооружениями, предполагающими хранение регулируемых и противопожарных запасов на 3х часовое тушение.

Пневматические установки: Достоинство: возможность повышении давления без переустройства системы. Вода нах-ся в закрытых резервуарах. Недостатком явл-ся большой расход металла, сложность эксплуатации. В большом диапазоне колеблется давление.
