27. Определение расчётных расходов, потерь напора, подбор диаметра труб внутреннего водопровода.

(гидравл. Расчет)

28. Потребный напор в наружном водопроводе у ввода в здание.

1.3.3. Определение потребного напора в системе внутреннего водопровода

Напор Н, м, в точке присоединения ввода к городскому водо­проводу, требуемый для подачи нормативного расхода вода к диктую­щему водоразборному устройству при наибольшем хозяйственно-пить­евом потреблении с учетом потерь напора на преодоление сопротив­лений по пути движения воды, определяют по формуле: Н=Н г+

где Нг - геометрическая высота подачи воды от оси уличного водопровода до диктующего водоразборного прибора, м; - сумма потерь напора в сети внутреннего водопровода на расчетном направлении м;

- потери напора в водомере, м;

- свободный напор у диктующего водоразборного прибора

Полученный расчетный напор Н, м, сравнивают с минимальным гарантийным напором Нгар, м, в уличном водопроводе и делают вы­вод о необходимости повыситольной насосной установки.

При Н <= Нгар имеем наиболее простую и экономичную систему, действующую под напором в наружном водопроводе. Причем, если гарантийный напор значительно превосходит требуемый, вода расхо­дуется нерационально. Чтобы этого избежать, на вводе устанавли­вают регуляторы давления.

Если расчетный напор окажется немного больше гарантийного, следует попробовать на некоторых участках увеличить диаметры тру­бопровода и уменьшить, таким образом, потери напора.

При значительном недостатке напора необходима повысительная насосная установка.

Местные повысительные установки проектируют в соответствии с требованиями [I] . Для повышения напора во внутреннем водопро­воде наибольшее распространение получили центробежные и моноблоч­ные насосы типа К и КМ. Подбор насосов производят по расчетному расходу и недостающему напору (Н - Нгар).

Устанавливают насосы в сети водопровода за водомерным узлом. Кроме основного, предусматривают установку резервного насоса. На напорной и всасывающей линиях каждого насоса предусматривают ус­тановку задвижек, на напорной линии - манометра и обратного кла­пана. Для снижения шума насосные агрегаты устанавливают на вибро-изолирующие основания, а на напорных и всасывающих трубопроводах предусматривают установку виброизолирущих вставок. Располагать насосные установки непосредственно под жилыми квартирами не до­пускается. Если подходящего места в здании не находится, их раз­мещают в специальной пристройке - насосной станции подкачки.

29. Принципы гидравлического расчета сети внутреннего водопровода.

  1. Системы и схемы водоотведения.

Схемы сетей водоотведения – это начертание сетей на плане населенного пункта или предпрятия. Выбор схемы зависит от назначения сетей, от категории сточных вод, от расположения водоема.

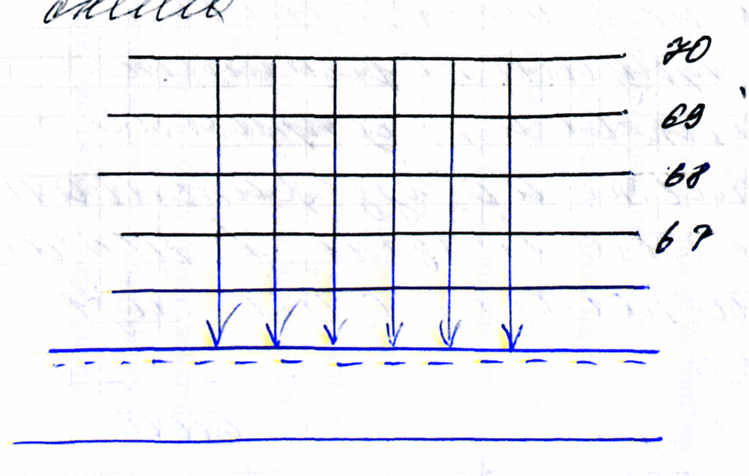

Перпендикулярная схема:

Сети проходят по возможным перпендикулярам горизонтали. Схема целесообразна для отведения дождевых или условно чистых незагрязненных производственных стоков.

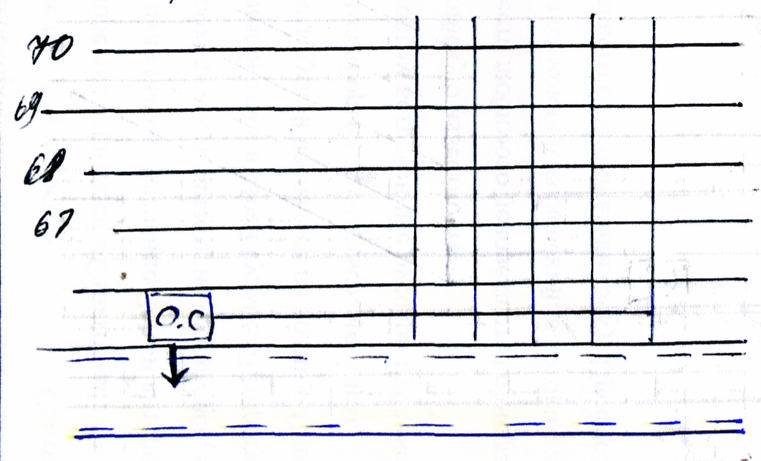

П ересеченнная схема:

Схема целесообразна для отведения загрязненных бытовых и производственных стоков при сравнительно спокойных рельефах местности.

Параллельная схема:

Схема целесообразна для отведения на очистные сооружения. При очень крутом рельефе местности.

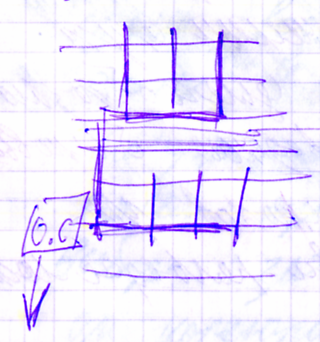

З онная схема

Применяется в тнех случаях когда местность имеет ряд ярко выраженных террас.

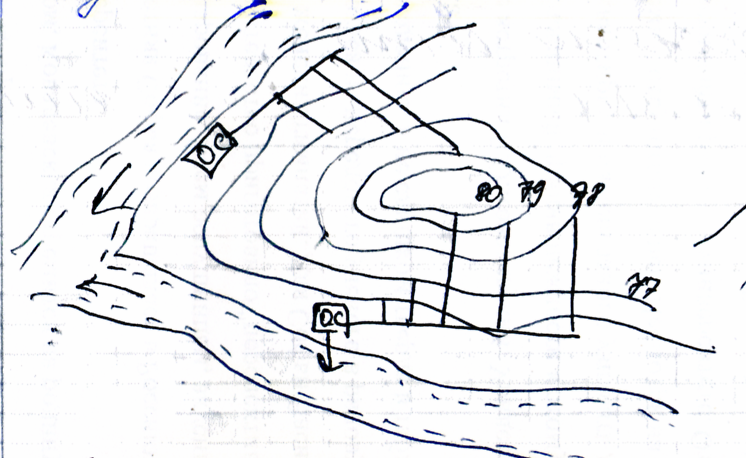

Радиальная или децентрализованная схема

Схема применяется для больших городов со сложным и разнообразным рельефом и при наличии нескольких воджоемов.

Р айонная или региональная схема

НП – населенный пункт, населенный пункт, населенный пункт, НС – насосная станция, ОС – очистные сооружения. С целью оптимизации затрат на очистку стоков

производят объединение ряда НП с устройством единых ОС в пределах НП, движение стоков м.б. самостоятельно, за их пределами предполагается напорное движение.

В зав-сти от рельефа местности, степени благоустройства жилой застройки, расположения водоема, его мощности, степени загрязнения в нем воды применяют следующие схемы водоотведения:

- Раздельная (полная и неполная система водоотведения): При раздельной системе предполагается устройство двух сетей: 1. подземные трубопроводы для отведения бытовых и производственных стоков на очистные сооружения; 2. для отведения атмосферных и незагрязненных производственных стоков без очистки в водоем ( при полной раздельной системе – подземные трубопроводы, при неполной –открытые каналы или лотки)

Общесплавная система: предполагается устройство сети подземных трубопроводов по которым отводятся все категории сточных вод на очистные сооружения. На сети: основные коллекторы, камеры ливнеспуска, ливнеотводы. Во время сильных дождей часть смеси бытовых стоков сбрасывается через ливнеспуска, ливнеотводы без очистки в водоем.

Полураздельная система: предполагается прокладка двух сетей подземных труб для отведения бытовых и загрязненных стоков. Предусматривается устройство главного коллектора на очистном сооружении в местах пересечения сети с главным коллектором устроиваются камеры ливнесбросы, в которых вся вода при небольших[ дождях, а так же первые наиболее загрязненные порции воды сбрасываются в загрязненные стоки и направляются в очистные сооружения, последующие порции воды при сильных дождях направляются в ливнеотводы и сбрасываются в водоем.
