9.Работа насосных установок (определение действительной точки работы насосов, параллельная и последовательная работа насосов) на примере решения задач

Два основных параметра подача и напор.

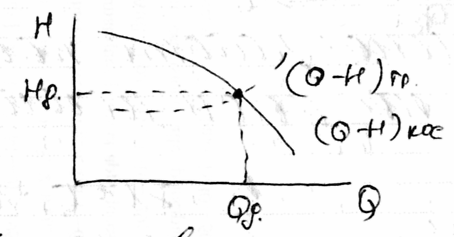

О пределение действительных параметров работы насоса .Для определения действительных параметров работы насоса дополнительной к имеющимся в паспорте строим характеристику систем трубопровода к которым подключён насос :S- уд.сопротивление трубопровода S= Akl; A-сопротивление зависящее от диаметра трубопровода (т. Шевелёва) ; K- поправочный скоростной коэффициент по Шевелёву в зависимости от материала труб и скорости движения воды ; l- протяжённость трубопровода

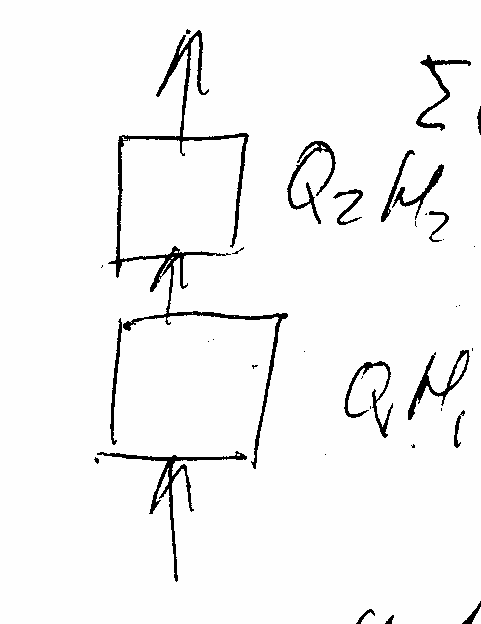

П оследовательная работа насоса

При последовательной установке насосов при практически не изменяемой подаче

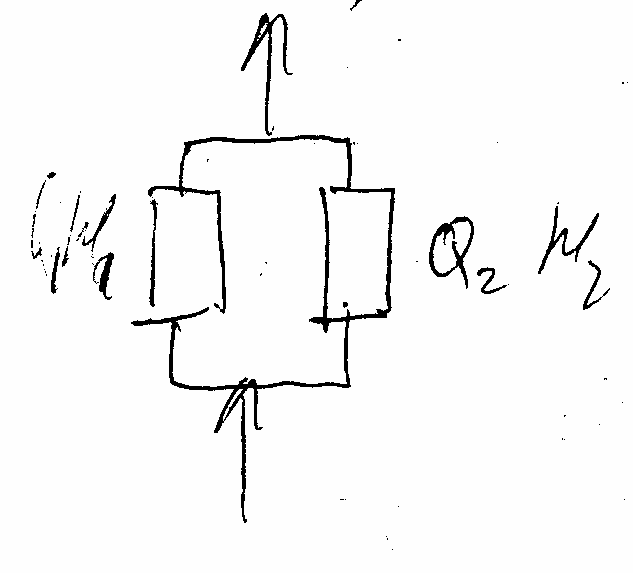

Параллельная работа насоса:

;

Суммируется подача при относительно неизменном напоре.

10. Трассирование наружных водопроводных сетей. Тупиковые и кольцевые сети.

Под трассированием понимают начертание сетей на плане населенного пункта или предприятия. Трассирование должно выполняться т.о., чтобы обеспечивалась бесперебойность водоснабжения, чтобы обеспечивался равномерный охват потребителя сетью. , чтобы сеть имела мин. протяженность. Трассирование зависит от расположения основных водопотребителей, от расположения источников водоснабжения, от рельефа местности, от хар-ра грунтов, от наличия естественных и искусственных препятствий. Выполняютя по тупиковой или кольцевой схеме. При тупиковой схеме движение воды происходит от начальной к конечной топуковой (*). В кольцевой схеме предполагается устройство магистральной сети по замкнутому контуру, что дает возможность перераспределения воды по участкам в период ликвидации аварий.

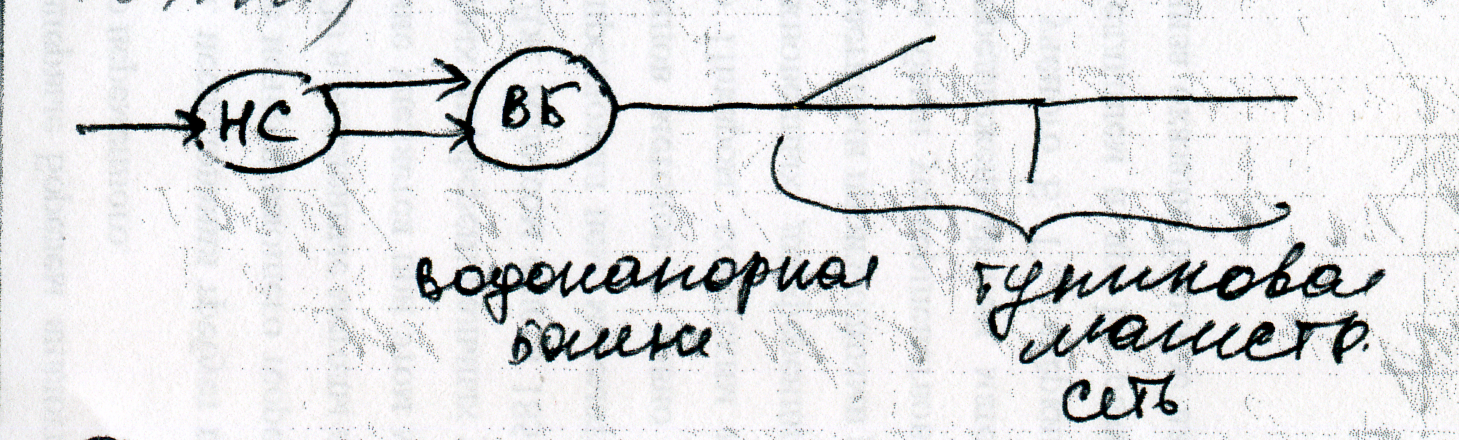

Тупиковые сети

Достоинство сети: дешевая.

Недостатки: при аварии на одном из участков прекращается работа на послед., застой воды, существует возможность замерзания воды, большая подверженность сети гидравлич. ударам.

Условия применения тупиковой сети: 1. для подачи воды на производственные нужды ( если допустим перерыв в водоснабжении на период ликвидации аварии); 2. для подачи воды на хоз-питьевые нужды ( если диаметр труб не превышает 100 мм) . Для подачи воды на противопожарные нужды ( если протяженность сети не превышает 200м)

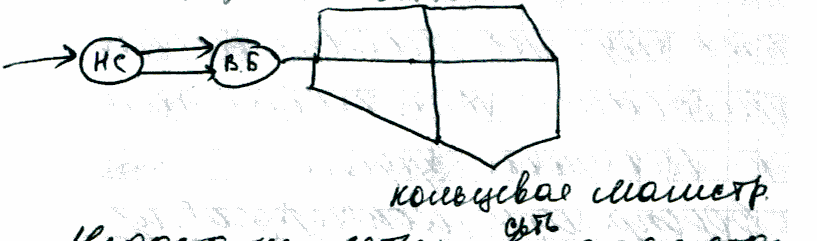

Кольцевые

Недостатки: высокая стоимость.

Достоинство: практически безаварийная работа сети за счет возможности перераспределения линии потоков. Минимальная подверженность гидроударам. Практически исключена возможность застоя и замерзания воды. Возможность укладки труб меньшего диаметра и т.д.

1 1. Классификация труб по материалам. Требования, предъявляемые к водопроводным трубам

Водопроводные сети монтируют из стальных, чугунных, железобетонных, асбестно-цементных и пластмассовых труб.

Стальные трубы: Выполняются диаметром 15 – 1600 мм. Длиной 6-12 м, соединяния труб вып-ся на сварке ли бо с помощью фланца. Стальные трубы подвержены коррозии, поэтому д.б. предусмотрена защита труб от коррозии посредством битумного покрытия, либо цементно-песчаного.

Чугунные трубы: Выполняются диаметром 65 – 1000 мм. Длиной 3-7 м, соединяния труб – раструбное. Снаружи и изнутри трубы покрывают битумом.

Железобетонные трубы: Выполняются диаметром 500 – 1600 мм. Длиной 5м, соединяния труб – раструбное. Достоинство: долговечность, высокая прочность. Недостаток: большой вес.

Асбестно-цементные трубы: Выполняются диаметром 100 – 500 мм. Длиной 3 - 4м, соединяния выполнеяется с помощью асбестно-цементных муфт на резиновых кольцах или асбестно-цементные трубы с самоуплотнительной манжетой. Достоинство: гладкая внутри пов-сть, трубы обладают антикоррозийными и диэлоектрическимим св-вами. Недостаток: большая возможность образования невидимых (волосеных) трещин и высокая хрупкость.

Пластмассовые трубы: Выполняются диаметром 6 – 630 мм При этом трубы диаметром до 50мм поставляются в бухтах, а трубы больших диаметров имеют длину 6 – 12м. Соединения труб на сварке или с помощью спец. муфт. Достоинство: малый вес, долговечность, гладкая внутри пов-сть, малая теплопроводность, диэлектрические и антикоррозийные св-ва. Недостаток: высокая стоимость. Водопроводная сеть монтируется из труб и элементов, соединение осуществляется на месте.

К водопроводным линиям предъявляются требования: прочность; гладкая внутри пов-сть; долговечность; герметичность труб и стыковых соединений, простота соединения труб; экономичность и т.д.

12. Нормы водопотребления.

- это кол-во воды, расходуемое потребителем за некоторый промежуток времени или это кол-во воды, требуемое для выпуска единицы продукции( удельное водопотребление)

В зав-сти от категории водопотребителей различают след. нормы:

1. Нормы хоз-питьевого водопотребления в жилой застройке (зависят от степени благоустройства жилой застройки и климатич. условий). Например: норма хоз-питьевого водопотребления в жилой застройке с водопроводом, канализацией и центральным горячим водоснабжением 230-350 л/сутки.

2. Нормы водопотребления на хоз-питьевые и душевые нужды на предприятиях. Нормы зависят от категории цеха и применяются = 25л/смена на человека в холодных цехах и = 45л/смена на человека в горячих цехах. Норма водопотребления на душевые нужды сост. 500 л/час на одну душевую сетку при условии работы сетки в течении 45 мин по окончании смены.

3. Нормы водопотребления на технич. нужды зависят от технологии пр-ва и определяются затратами на выпуск единицы продукции (нормы устанавливаются технологами)

4. Нормы водопотребления на пожаротушения. Различают 2 вида пожаротушения: в жилой застройке, на территории предприятия. Норма на пожаротушения в жилой застройке зависит от числа жителей и этажности застройки; Норма на пожаротушения на предприятии зависит от:1) категории пр-ва по пожарной опасности; 2) степени огнестойкости здания; 3)от объема производственных помещений на предприятии.
