6.Водозаборные сооружения поверхностных вод.

Водозаборные сооружения классифицируют: - в зависимости от места расположения водоприемника. Водозаборы берегового типа (водоприемник расположен на берегу); Водозаборы руслового типа (водоприемник – оголовок расположен в русле реки на некотором расстоянии от берега) - в зависимости от вида источника водоснабжения: речные, озерные морские; в зависимости от расположения водоприемника относительно уровня воды: затопленные, незатопленные; по конструктивным признакам: совмещенные с насосной станцией, раздельные (береговой колодец расположен отдельно от насосной станции); по производительности: малые водозаборы до 1м³ в сек, средние 1-6м³ , большие – свыше 6м³ в сек.

Водозаборы руслового типа:

Водоприемная часть – оголовок м.б. не защищенным от механического воздействия. Применяется на реках с медленным течением при малой производительности водозабора, при отсутствии навалов льда, при значительной глубине в источнике. Оголовок защищенный от механического воздействия применяется на судоходных, лесосаплавных, на реках с ограниченными глубинами.

Может быть по конфигурации: -свайные (вокруг оголовка ограждение в виде свай); ряжевый – в виде деревянного сруба; бетонный и железобетонный

Водозаборные сооружения берегов ого типа (их целесообразно прменять при устойчивых, крутых берегах водоема, а так же при значительной глубине воды вблизи берега, не совмещенного с насосной станцией.

1. береговой колодец (водоприемник)

2. водоприемные окна

3. приемная камера

4. всасывающая камера

5. перегородка (сетка)

6. всасывающая линия

7. насосная станция 1 подъема

7. Классификация водопроводных насосных станций.

По положению в общей схеме водоснабжения: 1. станции 1 подъема предназначены для подачи воды от источника водоснабжения к очистным сооружениям или потребителям; 2. станции 2 подъема предназначены для подачи воды от очистных сооружений к водонапорным емкостям или непосредственно в сеть к потребителям; повысительные насосные станции предназначены для повышения напора отдельных объектов, зданий, сооружений; циркуляционные насосные станции обеспечивают работу оборотных систем водоснабжения.

По типу оборудования: 1. станции с горизонтальными насосами; 2. станции с вертикальными насосами; 3. станции с поршневыми насосами; 4. станции с центробежными насосами и компрессорами для обслуживания воздушных подъемников

По расположению оборудования 1. наземные станции; 2. заглубленные станции;3. глубокие станции

По способу управления: 1. станции с ручным управлением; 2станции с автоматическим управлением; 3. станции с дистанционным управлением;

По степени надежности: 1. Станции 1 класса надежности (аналогично 1 кат. надежности систем водоснабжения); 2. Станции 2 класса надежности (аналогично 2 кат. надежности систем водоснабжения); 3. Станции 3 класса надежности (аналогично 3 кат. надежности систем водоснабжения)

8. Насосная установка и ее расчетные параметры.

Насос представляет собой гидравлическую машину, предназначенную для перекачивания жидкости; перемещение жидкости насосом осуществляется в рез-те преобразования механической энергии приводного двигателя в мех. энергию движущегося потока.

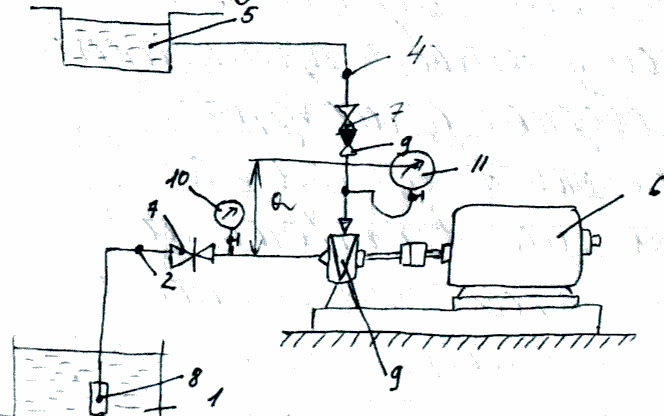

Принципиальная схема насосной установки: Принципиальная схема насосной установки:

Ж идкость из принемного резервуара 1 по всасывающему трубопроводу 2 поступает в насос 3 и далее движется по напорному водопроводу 4 в резервуар 5. Насос приводится в действие двигателем6. Насос и двигатель в совокупности наз-ся насосный агрегат. Для эксплуатации насосной установки применяется водопроводная арматура: задвижки 7, приемная воронка или всасывающий клапан 8, обратный клапан 9, а также противоударные приборы; для контроля и измерения рабочих параметров предусматривается контрольно-изхмерительная аппаратура: - вакуумметр 10; монометр 11, амперметр, ваттметр и т.д.

Работа насосной установки хар-ся след. параметрами: подача (производительность); напор; потребляемая мощность; к.п.д.

Подача (производительность) – это объем жид-сти, перекачиваемых установкой за единицу времени (м³/час) Q=nNK_{сут мах}./24; n – норма потребления м³ в сутки на одногьо потребителя. Принимается по СНИПу. N – кол-во потребителей K_{сут мах}. – коэф., учитывающий неравномерность водопотребления в течении суток.

Напор – представляет собой разность удельной энергии жмид-сти в сечениях после и до насоса. Величина напора обозначается Н , измеряется в метрах: Н=Нвак+Нман+а; Нвак – вакуумная высота всасывания насоса;

Нвак= Нr+h_bс+V²/2g; Нr – геометрическая высота подъема

Обычно Нвак<10м вод столба

Нман- манометрическая высота всасывания насоса, а- расстояние по вертикали между осью манометра и точкой присоединение вакууметра

Мощность: различают полезною и потребляемую мощность. Полезная : (кВт) ,

потребляемая : ; -КПД (0,6-0,9)
