В свою очередь

n=F_п/F_с , (2)

где F_п , F_с - фиксирующее усилие пакета и каждого слоя в нем.

F_п=0,02 К· М, (3)

где М - масса пакета;

К=К₁+К₂+К₃ , (4)

где К₁ - коэффициент, характеризующий массу пакета (К₁ = 8 при М до 900 кг, К = 12 при М>900 кг); К₂ - коэффициент, характеризующий устойчивость пакета (К₂ = 2 - высокая устойчивость; К₂ = 0 - средняя устойчивость; К₂ = 2 - устойчивый пакет); К₃ - коэффициент, характеризующий вид транспорта (К₃ = 1 - автомобиль загружен полностью: К₃=3 – автомобиль загружен неполностью; К₃ = 2 - железнодорожный транспорт).

, (5)

где σ - предел прочности при растяжении; l - толщина пленки.

Для скрепления пакета растягивающуюся пленку вытягивают на 10-20 %, в результате чего в ней создается напряжение. При снятии усилия растяжения пакет плотно обтягивается пленкой, которая вследствие высокой эластичности стремится возвратиться в исходное состояние. Пакет можно обматывать растягивающейся пленкой с помощью ручных и автоматических устройств различных конструкций.

Различают прямую и спиральную навивки. При прямой навивке ширина полотна пленки должна быть несколько выше высоты пакета. При спиральной навивке узким полотном пленки пакет обворачивается по спирали. Концы пленки во всех случаях сваривают, склеивают или привязывают к поддону.

4. Изготовление полимерной тары

Существуют следующие виды полимерной тары: выдувная, литьевая, термоформованная.

4.1 Выдувная тара

Получила свое название по способу ее изготовления, заключающемуся в том, что экструзией из полимерного материала формуют трубчатую заготовку, которая поступает в специальную форму, раздувается в объемное изделие, охлаждается и удаляется из формы. Экструзионно-выдувная тара, наряду с общими пре­имуществами, характерными для полимерной упаковки, имеет индивидуальные, присущие только этому виду: возможность изготовления тары практически любой фор­мы и различного объема (от 0,001 до 600 л); высокая формоустойчивость; повышенные прочностные свойства; возможность многократного использования и др. Существуют следующие способы производства выдувной тары: экструзия с раздувом; инжекция с раздувом; формование из трубча­тых заготовок; формование из литьевых заготовок с двухосной ориентацией; инжекционно-экструзионное формование; литьевое погружное формование с разду­вом; экструзионно-погружное формование с разду­вом; литье и экструзия с по­следующей сваркой.

Экструзия с раздувом. Полимерная заготовка (1) из экструдера (2) по­ступает в выдувную форму (3), где происхо­дит раздув и охлаждение изделия (4) (рис. 11).

Инжекция с раздувом. Расплав из сопла литьевой машины (1) поступа­ет в форму, где формуется полимерная за­готовка (2). Заготовка переносится в выдув­ную форму (3), раздувается в выдувное из­делие (4) и охлаждается (рис. 12).

Формование из трубча­тых заготовок. Трубчатую полимерную заготовку (1) помещают между нагревателями (2), переносят в выдув­ную форму (3), раздувают и охлаждают изде­лие (4) (рис. 13).

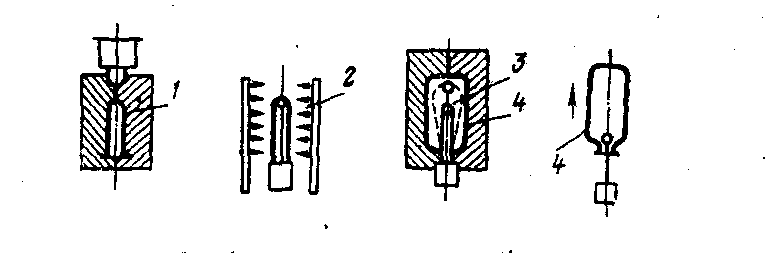

Формование из литьевых заготовок с двухосной ориентацией. Литьем под давлением изготавливают заго­товку (1), помещают между нагревателями (2), ориентируют в продольном направлении подвижным ниппелем (3), раздувают и охлаж­дают изделие (4) (рис. 14).

Инжекционно-экструзионное формование. Литьем под давлением изготавливают горло­вину изделия (1), которую вводят в выдув­ную форму; экструдируют трубчатую заго­товку (2), которую соединяют с горловиной. После раздува и охлаждения в выдувной форме (3) получают готовое изделие (4) (рис. 15).

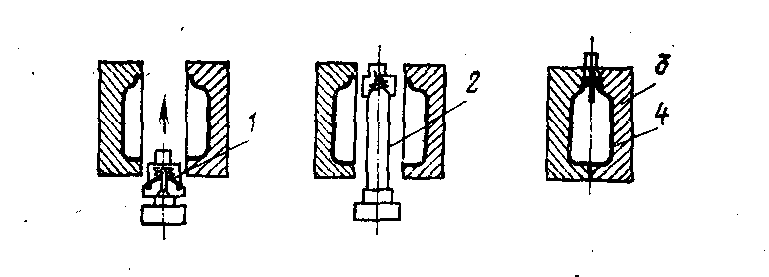

Литьевое погружное формование с разду­вом. В расплав термопласта из экструдера (1) погру­жают оправку (2), на поверхности которой образуется заготовка (3). Заготовка отделяет­ся от расплава ножом (4) и переносится в форму (5), где раздувается и охлаждается (рис. 16).

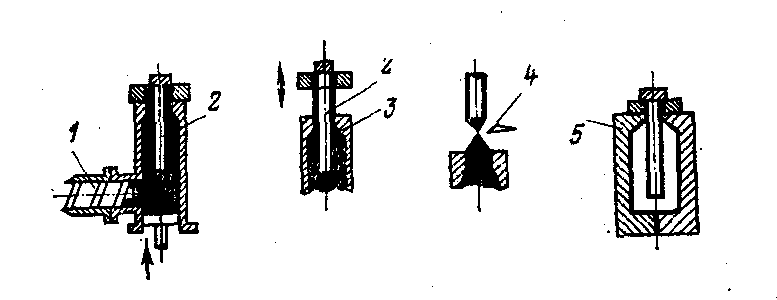

Экструзионно-погружное формование с разду­вом. В литьевую форму (1) впрыскивается расплав полимера и в него погружается оправка (2). Оправка с образовавшейся заготовкой (3) переносится в выдувную форму (4), раздувается в изделие и охлаждается (рис. 17).

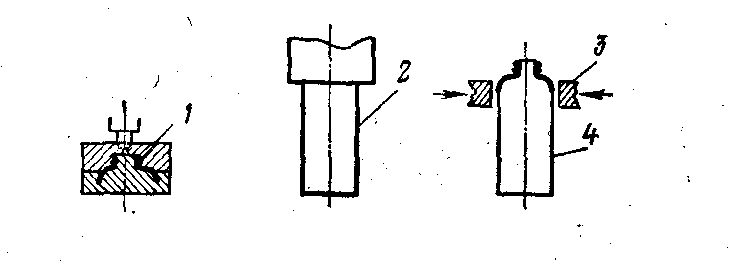

Литье и экструзия с по­следующей сваркой. Горловину с резьбой (1) изготавливают литьем под давлением. Экструдируют корпус (2) в виде трубки. Горловину и корпус сваривают между электродами 3 в объемное изделие (4) (рис. 18).

Экструзионно-выдувная полимерная тара занимает ведущее место по объему производства и применению, хотя в экономическом отношении несколько уступает термоформованной и пленочной упаковке. Она широко используется в различных отраслях народного хозяй­ства: в пищевой промышленности - для упаковки растительного масла, безалкогольных напитков, ординарных вин; в парфюмерной - для упаковки кремов, лосьонов, шампуней; в химической - для упаковки химреактивов, товаров бытовой химии; в медицине - для упаковки медпрепаратов и др. К данному виду тары относятся полимерные банки, бутылки, канистры, фляги.

Рис. 11. Экструзия с раздувом

Рис. 12. Инжекция с раздувом

Рис. 13. Формование из трубча­тых заготовок

Рис. 14. Формование из литьевых заготовок с двухосной ориентацией

Рис. 15. Инжекционно-экструзионное формование

Рис. 16. Литьевое погружное формование с разду­вом

Рис. 17. Экструзионно-погружное формование с разду­вом

Рис. 18. Литье и экструзия с по­следующей сваркой

Для изготовления экструзионно-выдувной тары используют гранулированные и порошкообразные термопласты: полиэтилен, поливинилхлорид, полипропилен, реже - полистирол. В отдельных случаях применяют по­ликарбонаты, акрилаты, полиформальдегид. Наибольшее распространение получил гранулированный полиэтилен, так как производство тары на его основе относительно просто и не требует специального оборудования. Круп­ногабаритная тара, объемом свыше 10 л, выпускается преимущественно из полиэтилена.

Изготовление тары на основе порошкообразного и гранулированного ПВХ, напротив, требует поддержания точного температурного режима, специального перера­батывающего оборудования и формующего инструмента, периодической чистки рабочих узлов.

Высокая текучесть расплавов полипропилена позво­ляет выпускать тару с минимальной толщиной стенки (до 100-200 мкм), а там, где необходима повышенная прочность тары, применяют поликарбонаты и полиформ­альдегид. Акрилаты обеспечивают производство высо­копрозрачных бесцветных изделий.

Экструзионно-выдувную полимерную тару можно условно разделить по следующим основным признакам: по названию - флаконы, банки, тубы, канистры, бочки; по форме - круглая, коническая, квадратная, плоская, фигурная; по объему - малого объема (до 0,5 л), сред­него объема (от 0,5 до 2,0 л), большого объема (свыше 2,0 л); по материалу тары - полиэтиленовая, поливинил-хлоридная, полистирольная, полипропиленовая, на осно­ве сополимеров, акрилатов и др.; по цвету - белая, про­зрачная, цветная; по диаметру горловины - узкогорлая (внутренний диаметр горловины до 0,01 м), со средним диаметром горловины (от 0,01 до 0,03 м); широкогорлая (внутренний диаметр горловины свыше 0,03 м); по кон­струкции горловины - с резьбовой наружной или внут­ренней частью, с гладкой наружной и внутренней ча­стью, с фасонной наружной частью; по жесткости - жесткая, эластичная; по назначению - тара для упаков­ки жидких, порошкообразных сыпучих и пастообразных продуктов; по токсикологической оценке - для упаковки пищевых продуктов, фармацевтических препаратов и прочих изделий.

Технологический процесс производства экструзионно-выдувной тары состоит из нескольких основных операций: получение расплава и выдавливание трубчатой заготовки на экструзионном агрегате; формование изделий разду­вом в пресс-форме, установленной на выдувном устрой­стве и охлаждение изделий; извлечение изделия из фор­мы с помощью специального механического или пневматического сбрасывателя; окончательная отделка готовых изделий (удаление облоя) как в самой форме, так и пос­ле извлечения из нее.

С развитием экструзионно-выдувной техники, кроме описанного основного способа формования объемной та­ры, появились другие разновидности процесса: формо­вание заготовки литьем под давлением в литьевой форме с последующим раздувом в выдувной форме на форму­ющей машине (литье с раздувом); выдавливание трубчатой заготовки и отливка горловины изделия, соедине­ние горловины с заготовкой и ее раздув; отливка половин, полого изделия в форме на литьевой машине и последующая их сварка.

Для изготовления полимерной тары экструзионно-выдувным способом применяются экструзионно-выдувные агрегаты различной конструкции. Экструзионно-выдувной агрегат в общем случае состоит из трех основных механизмов: экструдера, предназначенного для получения и выдачи расплава полимера; экструзионной головки - для формования и выдачи трубчатой заготовки - и выдувного устройства.

Основные характеристики экструзионно-выдувных агрегатов: максимальный объем изготовляемой тары - оборудование, позволяющее изготавливать тару объемом до 0,5 л (легкий тип), до 20 л (средний тип), от 20 до 200 л и более (тяжелый тип); производительность: малопроизводительное - до 250 шт/ч (10-25 кг/ч), средней производительности - до 800-1200 шт/ч (35-55 кг/ч), высокопроизводительное - 3000 шт/ч (60-100 кг/ч) и более. Обе эти характеристики взаимосвязаны и учи­тываются в каждом конкретном случае, исходя из пот­ребностей производства.

Наиболее универсальным является средний тип тароделательного оборудования средней производительности, который в основном используется для производства «Объемной тары широкого ассортимента непосредственно у потребителя».

При централизованном производстве тары на специализированных предприятиях или при изготовлении однотипной тары для пищевых продуктов на предприятиях с объемом производства до 100-150 млн. изделий в год предпочтение следует отдавать высокопроизводительному тароделательному оборудованию.

Там, где требуются широкое разнообразие ассортимента выпускаемой тары, оперативность при переходе от одних форм и объема к другим, а также при мелкосе­рийном производстве используют малопроизводительное тароделательное оборудование легкого и среднего типа. Экструзионно-выдувные агрегаты можно подразделить по следующим основным признакам:

1. по виду и характеру перерабатываемого материала - экструдеры для переработки только одного вида материала (например, полиэтилена); универсальные экструдеры (как правило, комплектуемые набором шнеков и головок), способные перерабатывать различные мате­риалы; универсальные экструдеры со специальной конст­рукцией загрузочных устройств и рабочих узлов, способ­ные работать на сыпучих и гранулированных материалах различной химической природы;

2. по типу привода экструдера - с механическим приво­дом со ступенчатой или с плавной регулировкой частоты вращения шнека; с электрическим приводом или с гид­роприводом с плавной регулировкой;

3. по типу охлаждения шнека и цилиндра - с жид­костным, воздушным и комбинированным охлаж­дением;

4. по принципу подачи трубчатой заготовки - с периоди­ческой подачей заготовки (с копильником или аксиаль­ным периодическим передвижением шнека); с непре­рывной подачей заготовки;

5. по расположению шнека и формующей экструзионной головки - агрегаты с угловой головкой, горизонтальным расположением шнека и вертикальной подачей заготовки; агрегаты с прямоточной горизонтальной или вертикаль­ной головкой, горизонтальным или вертикальным распо­ложением шнека и горизонтальной или вертикальной подачей заготовки;

6. по наличию механизма регулирования толщины за­готовки - с неподвижными формующими органами (без регулировки); с подвижным дорном или стаканом (руч­ная регулировка во время остановки агрегата); с под­вижными частями формующего инструмента и механиз­мом программного регулирования толщины заготовки в процессе работы агрегата;

7. по количеству формуемых заготовок - одноручьевые и много-ручьевые;

8. по количеству рабочих позиций (выдувных форм) - однопози-ционные и многопозиционные;

9. по способу раздува заготовки - с нижним раздувом; с верхним раздувом; с раздувом с помощью внедряемой иглы (боковым или угловым);

10. по кинематике движения механизмов раздува - с возвратно-поступательным движением; с прерыви­стым (ротационные) или непрерывным (роторные) вра­щением;

11. по типу приводного устройства механизма раздува - с механическим, гидравлическим, пневматическим, ком­бинированным - гидропневматическим;

12. по типу охлаждения пресс-форм - с водяным маги­стральным охлаждением; с водяным охлаждением с при­менением автономной холодильной установки; с газоводяным или смешанным охлаждением в замкнутом цикле с автономной холодильной установкой;

13. по наличию вспомогательных устройств - для уда­ления облоя в форме или вне ее; для ориентированной выдачи готового изделия; для нанесения печати или этикетки в форме; для наполнения тары после раздува.

В отечественной практике для изготовления экструзионно-выдувной тары наибольшее распространение нашли агрегаты типа ЭВА, АВ, ВЭВП-40, «Бузулук», «Бекум», «Каутекс», «АСКО» и др.

Наиболее важные технологические параметры про­цесса изготовления экструзионно-выдувной тары: температура по зонам шнека и формующей головки - для полиэтилена низкой плотности она колеблется от 120 до 170 °С; для полиэтилена высокой плотности - от 130 до 190 °С; для жесткого ПВХ - винипласта - от 140 до 200 °С; для пластифицированного ПВХ - пластика - от 120 до 170 °С;

14. по частоте вращения шнека - может составлять от 1-2 (при наладочных режимах) до 200-250 об/мин; давле­ние воздуха при раздуве (от 200 до 1000 кПа); время одного полного цикла формования может составлять от долей секунды до 30 мин в зависимости от объема, формы и толщины изделия;

15. по расходу и температуре охлаждаемого агента (расход может составлять от 0,2 до 5 м³/ч при емпературе от 5 до 20 °С).

Р ис. 19. Схема поточной комплексной линии для упаковки

в полимерную тару жидких продуктов:

1 - экструзионно-выдувной автомат; 2 - транспортер для приема готовой тары; 3 - устройство для сортировки тары; 4 - печатная машина; 5 - автомат ориентации тары в вертикальное положение; 6 - угловая станция; 7 - разливочный и укупоривающий автомат; 8 - устройство для открывания картонных коробок; 9 - автомат для упаковки тары в картонные коробки;

10 - машина для закрывания и обандероливания картонных коробок.

Современные экструзионно-выдувные агрегаты снаб­жены автоматической системой управления, которая регулирует работу формующего устройства без вмеша­тельства оператора. Как правило, современный экструзи­онно-выдувной агрегат обслуживается одним оператором-наладчиком, который включает его, следит за режимом и производит предварительный контроль качества выпу­скаемых изделий. Особое внимание при этом обращается на полноту формования резьбовых горловин, охлаждение изделий, прочность сварных швов, отсутствие на изделиях царапин, вмятин, горелых и других посторонних включений. Не допускаются отверстия или трещины любых размеров, а также остатки облоя.

Изготовленная и прошедшая контроль ОТК экструзионно-вы-дувная тара может в дальнейшем поступать на промежуточное хранение перед последующими операциями печати, укупорки и наполнения, если эти операции производятся на месте ее изготовления. В таких случаях тару помещают в легкие металлические контейнеры большого объема (до 5 - 10 м³) или упаковывают небольшими партиями в полимерные мешки, которые) хранят на специальных площадках. Если тара отправляется потребителю, то ее обязательно помещают во вторичную транспортную тару (картонные и деревянные короба или ящики, специальные корзины, пленочные мешки и пакеты, поддоны с усадочной пленкой и др.). Транспортная тара должна обеспечивать полную сохран­ность изделий в процессе их транспортировки, погрузки и разгрузки. Особое внимание уделяется обеспечению сохранности формы тары.

В СНГ превалирует децентрализованный способ изготовления зкструзионно-выдувной тары, когда одно промышленное предприятие изготовляет ее, заполняет продуктом и отправляет в торговую сеть. В последнее время наметилась тенденция к созданию на базе произ­водства экструзионно-выдувной тары поточных механизи­рованных линий, позволяющих выпускать полностью готовую к реализации товарную продукцию, упакованную в объемную тару (рис. 19).

Поточно-механизированные линии применяются для упаковки различных пищевых продуктов, товаров быто­вой химии, парфюмерии и других изделий в пластмассовые бутылки или тубы. Например, фирма «Антон - Олерт» (Германия) комплектует такие линии на базе агрегатов «Каутекс» производительностью до 4500 бутылок объемом до 1 л или тубные линии максимальной производитель­ностью до 5200 туб/ч объемом до 0,15 л. Подобные по­точные линии выпускают фирмы «Бекум» (Германия), «ОМСО» (Италия) и др. Одну такую линию обслужи­вают 5-10 операторов.

Еще одним прогрессивным направлением является создание автоматов, где совмещены процессы изготовле­ния и заполнения экструзионно-выдувной тары. Успешно эксплуатируются автоматы подобного типа фирмы «Боттл-Пак» (Швейцария). На этих автоматах изготов­ляются полиэтиленовые флаконы объемом до 0,5 л, ко­торые одновременно заполняются жидким продуктом (например, жидкими моющими средствами) с последу­ющей заваркой горловины флакона. Остается навинтить колпачок, наклеить этикетку с текстом и упаковать гото­вые флаконы в транспортную тару. Производительность такого автомата до 800 наполненных флаконов в час. Он имеет малые энергоемкость, металлоемкость, габари­ты и обслуживается одним оператором.

Следует отметить еще одну тенденцию в комплекто­вании поточных линий на базе так называемых модулей. Каждый модуль представляет собой экструзионно-вы­дувной автомат среднего типа (объем тары - до 1,5 л) и средней производительности (600-800 шт/ч). Благо­даря унификации узкой передней панели (рабочей ча­сти) из таких модулей могут собираться блоки различной производительности (до 12 тыс. изделий в час). При этом сохраняется централизованная подача полимерного сырья, прием готовых изделий и не увеличивается количество обслуживающего персонала. Преимущества модульных схем заключаются в том, что на одной линии можно производить тару различной конфигурации и объема. Выход из строя одного агрегата-модуля не приводит к остановке всей линии, экономно расходуется производственная площадь, сохраняется однотипность использу­емых агрегатов. Типичная модульная схема показана на рис. 20.

Во всех случаях процесс изготовления экструзионно-выдувной тары неизбежно связан с образованием отхо­дов в виде облоя, дефектных изделий, заготовок и др. При этом доля таких отходов может составлять от 20 до 40 % от массы готового изделия. Большая часть этих отходов может быть подвергнута повторной переработке, что положительно сказывается на экономических пока­зателях производства [3].

Дальнейшее совершенствование технологического процесса производства экструзионно-выдувной тары, снижение стоимости полимерного сырья, обеспечение полной безвредности позволят сделать тару еще более экономичной, расширят область ее применения.

Рис. 20. Схема линии для производства экструзионно-выдувной тары с использованием «модулей»:

1 - пневмозагрузчик; 2 - бункер для сырья; 3 - набор модулей; 4 - пресс-формы; 5 - шкаф управления модуля; 6 - транспортер для тары; 7 - транспортер для облоя и бракованных изделий; 8 - пневмотранспорт для готовой тары: 9 - дробилка; 10 — автомат по наполнению и укупорке готовой тары.

4.2 Литьевая тара

Получила свое название по способу изготовления, который заключается в том, что полимерный материал размягчается до вязкотекучего состояния и под давлением впрыскивается в закрытую литьевую форму, где затвердевает при охлаждении, приобретая конфигу­рацию внутренней полости формы, и затем удаляется из нее в виде готового изделия. Литьевая тара из полимер­ных материалов отличается высоким качеством, точно­стью размеров и сравнительно малой стоимостью. Про­цесс изготовления литьевой тары, может быть полностью автоматизирован. По объему выпуска литьевая тара не занимает ведущего места в тароупаковочной технике, однако в некоторых областях ее применение является преобладающим.

Различают следующие виды литьевых изделий: объемная тара (пеналы, коробки и банки различной фор­мы); объемная крупногабаритная тара (сырьевые и бутылочные ящики, лотки, поддоны, ведра и др.); укупо­рочные средства для объемной тары (крышки, колпачки, пробки, прокладки и др.); функциональные приспособле­ния для объемной тары (насосы-распылители, держатели, мерники и др.).

Для изготовления тары литьем под давлением приме­няют различные термопласты: полиэтилен, полипропилен, полистирол, поливинилхлорид жесткий и пластифициро­ванный, поликарбонат, полиформальдегид. В некоторых случаях могут использоваться и реактопласты: фенол - формальдегид, полиэфиры, меламино- и мочевино-формальдегид-ные пластики.

Технологический процесс изготовления литьевой тары состоит из следующих основных операций: получение расплава полимера с помощью шнековых экструдеров-пластикаторов; впрыск расплава в закрытую форму через систему литниковых каналов и заполнение полости фор­мы; охлаждение готового изделия в закрытой форме; раскрытие формы и удаление готового изделия; окончательная отделка изделия (удаление литников и облоя).

Для изготовления тары способом литья под давлени­ем применяют литьевые машины, которые в общем слу­чае состоят из трех основных узлов: инжекционного меха­низма с приводом; узла замыкания и размыкания фор­мы и самой литьевой формы.

Все литьевые машины характеризуются двумя основ­ными показателями: максимальным объемом впрыска - литьевые машины с максимальным объемом впрыска до 1,065 мм³ (легкий тип), 0,5 мм³ (средний тип), 5 мм³ и выше (тяжелый тип); максимальным расстоянием между плитами.

Литьевые машины различаются по следующим приз­накам:

1. по назначению - для литья термопластов (термопластавтоматы), реактопластов, резиновых смесей;

2. по виду и характеру перерабатываемого материала - для переработки только одного вида материала (например, полистирола), универсальные (могут комплектоваться набором рабочих узлов), способные перерабатывать различные материалы, универсальные со специальными загрузочными устройствами и рабочими узлами для переработки различных сыпучих и гранулированных материалов;

3. по типу инжекционного механизма - поршневые, одношнековые, многошнековые, с предпластикатором;

4. по расположению инжекционного механизма - горизонтальные, вертикальные, угловые; по типу механизма замыкания формы - гидромеханические рычажные, гидравлические ступенчатые;

5. по количеству изготавливаемых изделий за один цикл - с одноместными и многоместными литьевыми формами;

6. по типу литниковой системы - с холодными и с обогреваемыми литниками.

В отдельную группу принято выделять роторные литьевые машины для литья двух- и многоцветных изделий, выдувные и некоторые другие литьевые машины. В отечественной практике для изготовления литьевой наибольшее распространение нашли агрегаты типа ТП и Д, а также литьевые машины марки «Куасси», «Зоммер» (Германия), «Негри-Босси» (Италия) и др.

Независимо от конструкции литьевой машины, последовательность технологических операций остается всегда постоянной. Наиболее важными технологическими пара­метрами процесса литья являются температура инжекционного цилиндра и головки (до 200-350 °С), частота вращения шнека (до 250-300 об/мин), доза впрыска (2,5 мм³ и более), давление впрыска ( до 200 МПа), вре­менные параметры цикла формования (время впрыска, выдержки под давлением, набора материала и др.), усилие замыкания механизма литьевой формы (до 4,5 МН) [3].

Изготовленные литьевые изделия при необходимости подвергаются механической обработке и в дальнейшем в ящиках или контейнерах поступают на склад или на сборку.

В производстве крупногабаритных литьевых изделий объемом свыше 0,6-1,0л наметилась тенденция к приме­нению одного подвижного инжекционного узла для не­скольких узлов замыкания и размыкания формы. В этом случае инжекционный узел, передвигаясь по специаль­ным направляющим, последовательно подходит к кажд­му узлу замыкания и размыкания и производит впрыск в литьевую форму необходимой порции расплава. Такая схема обеспечивает снижение энерго- и металлоемкости и уменьшение используемой полезной площади при од­новременном увеличении производительности.

Процесс изготовления литьевых изделий сопровож­дается, как правило, образованием отходов в виде лит­ников и бракованных изделий. Доля таких отходов со­ставляет до 20 % от массы готового изделия. (Процесс переработки отходов (термопластов) аналогичен ранее описанному). Поэтому во всех случаях целесообразно стремиться, в частности, к снижению веса литников или полному их устранению. Для этого при литье малога­баритных изделий (например, колпачков) в многомест­ных формах применяют обогреваемые литниковые ка­налы, которые позволяют получать готовое изделие без литников, что исключает дальнейшую механическую об­работку изделий и дает возможность более экономно расходовать полимерные материалы.

Способ литья под давлением обеспечивает высокую точность размеров изготовляемых изделий, что обусловливает повсеместное применение литья для производств; укупорочных средств, где особенно важно выдержать точные размеры для надежной герметизации тары. Кроме того, литьем под давлением изготавливаются различные функциональные приспособления, где имеется ряд сопрягаемых деталей с точными размерами.

Литьевые машины тяжелого типа позволяют формовать крупногабаритные изделия сложной формы с перегородками типа сырьевых ящиков или ящиков для бутылок. Масса таких пластмассовых ящиков в 3,8-4 раза меньше, чем деревянных, а срок эксплуатации - в несколько раз больше. Они не гниют, их легко мыть и стерилизовать, штабелировать в пустом виде по типу «один в другой», перевозить автопогрузчиком.
