8. Проникающая осколочно-фугасная боевая часть.
8.1. Назначение.
Проникающая осколочно-фугасная БЧ предназначена для поражения целей.
8.2. Технические данные:
Масса, кг_________________________________145
Масса разрывного заряда, кг_________________67
Диаметр, мм_______________________________360
Длина, мм_________________________________588
Конструкция_______________________________вкладная

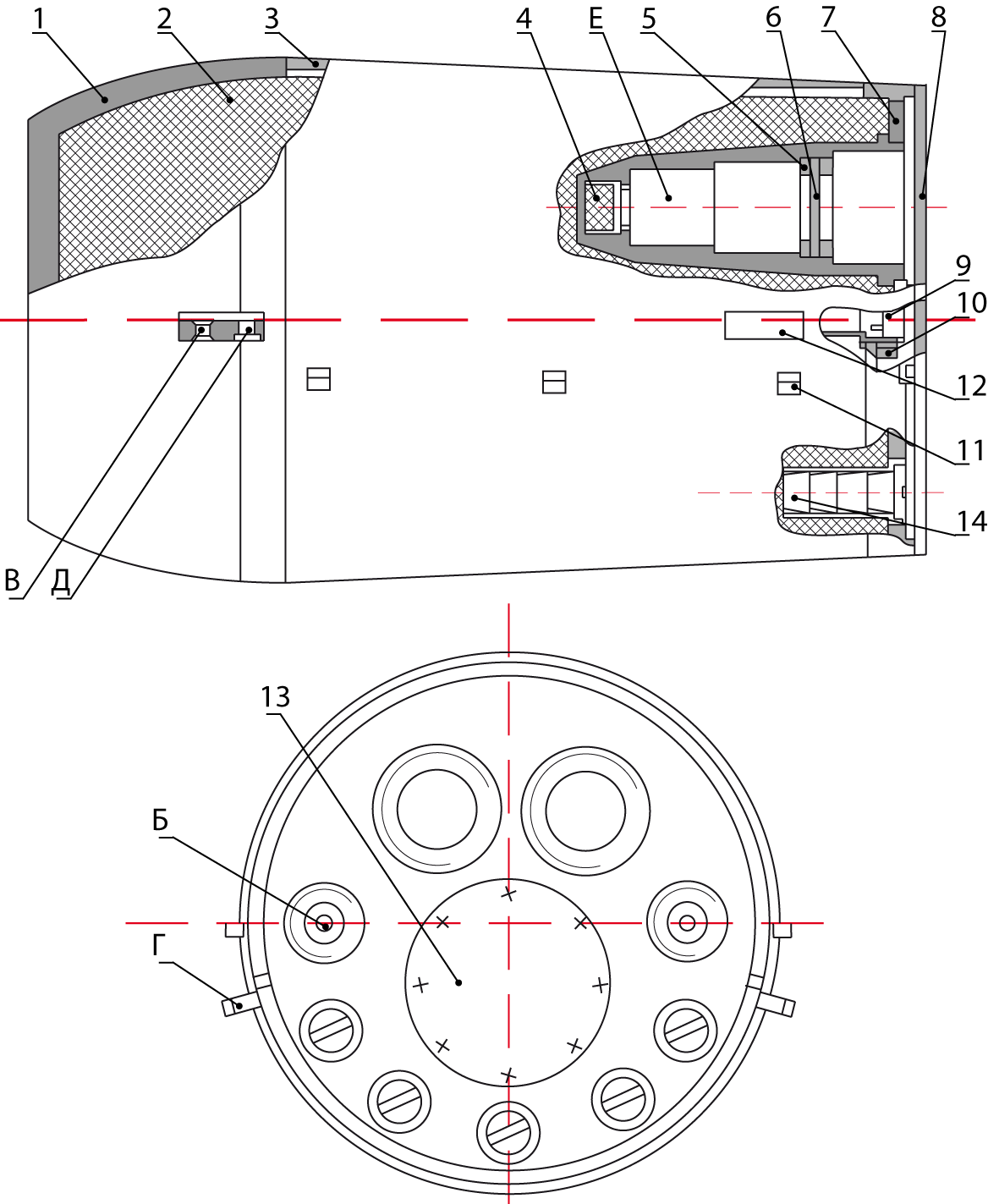

Рис. 28. Боевая часть.
1. Оживальная часть; 2. Заряд разрывной; 3. Обечайка; 4. Детонатор; 5. Гайка; 6. Заглучшка; 7. Дно; 8. Крышка; 9. Заглушка; 10. Гайка; 11. Кронштейн; 12. Кронштейн ;13. Крышка; 14. Гермоэлемент
8.3. Описание.
Проникающая БЧ состоит из корпуса, разрывного заряда 2 и двух детонаторов 4.
Корпус представляет собой сварную конструкцию из оживальной части 1, двухслойной обечайки 3 и дна 7.
На боковых сторонах корпуса приварены четыре кронштейна 12 с отверстиями В для такелажных работ и отверстиями Д для крепления БЧ на ракете. Шесть кронштейнов 11 с отверстиями Г служат для закругления жгутов от контактного взрывательного устройства (КВУ).
В задней части БЧ имеются гнезда Е для размещения ПДУ и Б – под датчики разрушения. Для крепления их в гнездах предусмотрены гайки 5 и 10. Гнезда закрыты заглушками 6 и 9.
Для наполнения корпуса ВВ в дне имеется заливочная горловина с крышкой 13. Крышка и винты установлены на герметике.
Для увеличения боевой эффективности за счет повышенного зажигательного действия использованы гермоэлементы (14).
8.4. Работа.
Проникающая БЧ поражает цель за счет осколочно-фугасного действия. При встрече ракеты с целью срабатывают контактные датчики, которые подают импульс на приведение в действие ПДУ.
Срабатывание ПДУ происходит с задержкой, необходимой для обеспечения БЧ за преградой. При взрыве разрывного заряда образуется ударная волна и осколочное поле, под действием которых происходит разрушение переборок и перекрытия. Если преграда непробиваемая, подрыв БЧ происходит мгновенно на контуре преграды.
9.Контактное взрывательное устройство кву
Контактное взрывательное устройство КВУ предохранительного типа обеспечивает:
выдачу детонационного импульса:
на подрыв БЧ с замедлением 15-25 мс при прямом попадании в цель;
на мгновенный подрыв БЧ при ее разрушении при встрече с непробиваемой преградой;
предохранение от выдачи детонационного импульса на подрыв БЧ в служебном обращении, а также во всех условиях эксплуатации и боевого применения до истечения времени дальнего взведения.
В состав КВУ входят система контактных датчиков (СКД) и два предохранительно-детонирующих устройства.
СКД разделена на два независимых дублирующих друг друга канала, подключенных к соответствующему ПДУ. В каждый канал входят два датчика Б-48 и один датчик разрушения Б-169.
Датчики Б-48 установлены в отсеке 2 – три параллельно оси Х, один параллельно оси У. Датчики Б-169 размещены в БЧ, ПДУ – также в БЧ параллельно оси Х.
