Організація пасажирських
автомобільних перевезень
Практичне заняття 1.
Характеристика досліджуваного маршруту
Дослідження автобусного маршруту загального користування
Протягом виконання курсового проекту здійснюється дослідження існуючого автобусного маршруту загального користування (маршрут згідно із завданням):
1.Наводиться характеристика досліджуваного маршруту та ТЗ, які його
обслуговують (схема руху із зупинками, прилягаюча забудова, конкуруючі маршрути, тип ТЗ, їх кількість та розклад руху);
2.Аналіз пасажиропотоків на досліджуваному маршруті (теоретичний
та фактичний пасажиропотік пасажирів на зупинках, коефіцієнти
нерівномірності зміни пасажиропотоку на зупинках);
3.Формування розкладу руху (вибір типу ТЗ та доцільної їх кількості, формування розкладу руху).
4.Складання графіку роботи водіїв (формування місячного графіку
роботи водіїв з урахуванням норм робочого часу та часу відпочинку
водіїв);
5.Розрахунок експлуатаційних витрат на роботу ТЗ на маршруті.
Збереження зображення досліджуваної поверхні
Схему досліджуваного міста зберегти будь-яким зручним способом.
Зображення повинно містити контури вулиць та міської забудови в якості достатній для нанесення шарів в
TransCad.
Web ресурсом який дозволяє безкоштовно завантажити схему необхіної поверхні є OpenStreetMap.
Збереження схеми досліджуваного міста
меню |
територія для |
вибір площі для |
|
збереження |
збереження |
||
пошуку |
|||
|
|
формат кінцевого файлу
масштаб кінцевого файлу
зберегти виділений фрагмент
Найвища якість зображення досягається при збереженні фрагменту в форматі PDF.
Для забезпечення коректного відображення карти в полі вибору масштабу вказати максимально можливе розширення зображення.
Конвертація PDF файлу TIFF

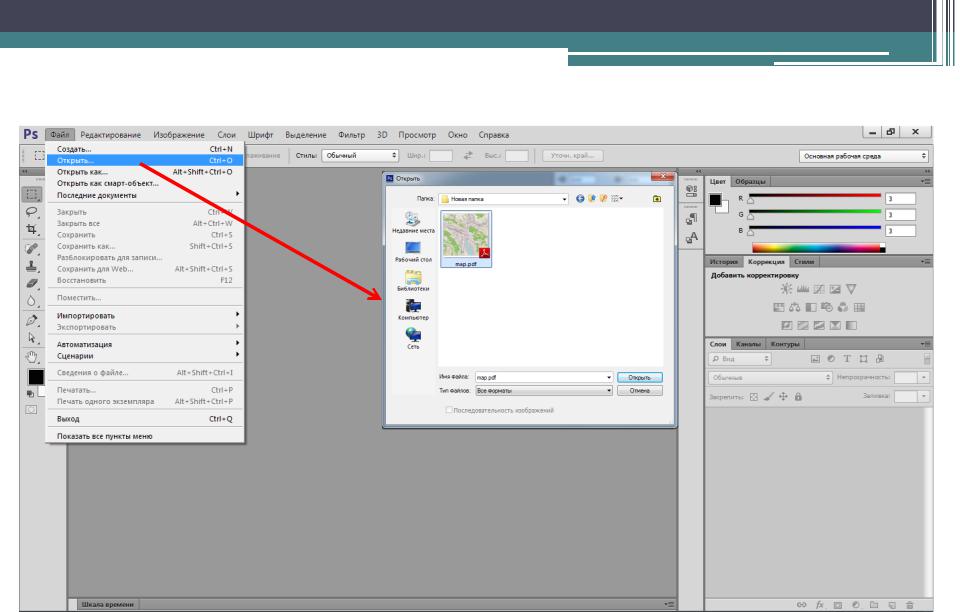

В середовищі програми Photoshop відкрити збережену (в форматі PDF) схему досліджуваного міста.
Збереження схеми досліджуваного міста в форматі TIFF
Схему міста зберегти в форматі TIFF без компресії

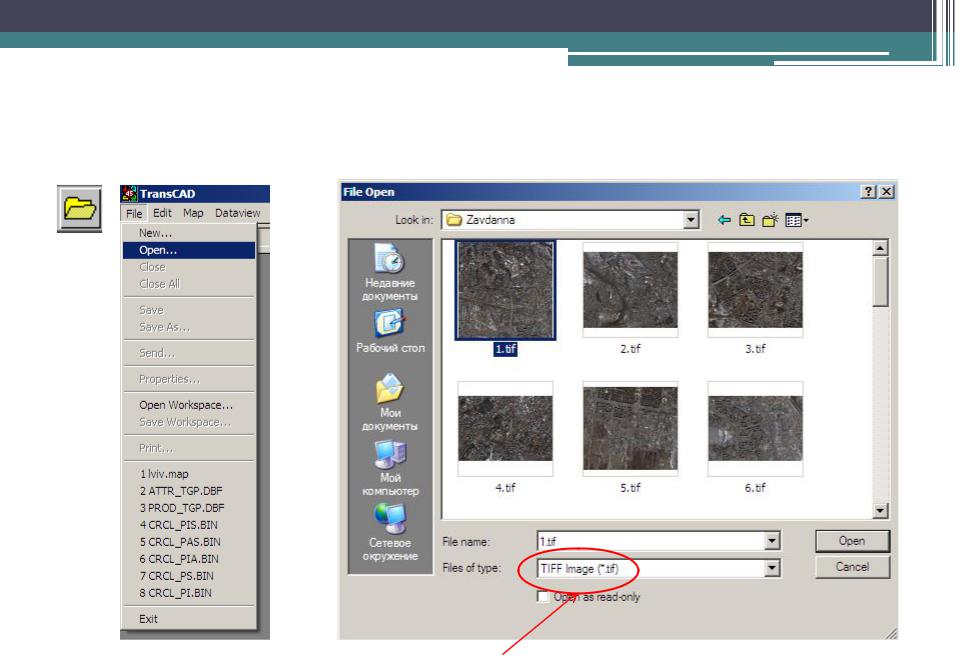

Відкриття растрового зображення
Формат зображення повинен бути виключно TIFF без компресії
Відкриття растрового зображення
Встановлення географічної проекції зображення
В полі Class встановлюється значення The World
В полі Projection встановлюється значення Orthographic (North
Oblique) (ортографічна проекція для північних широт)
Відкриття растрового зображення
Встановлення системи координат
В полі Class встановлюється значення UTM
В другому полі Projection встановлюється значення UTM (номер UTM залежить від географічної довготи території проектування)
Вигляд координат можна встановити в географічних (вказання географічної широти і довготи) і в абсолютних (x, y). Абсолютні можна переглядати в різних одиницях виміру (метри, кілометри, милі і т.д.)

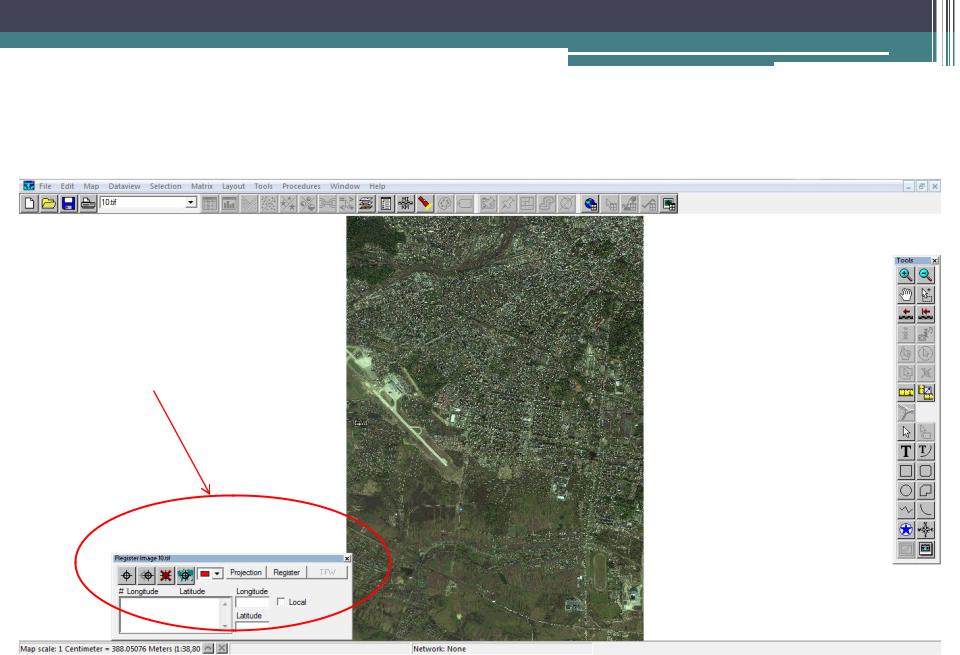

Калібрування зображення
Меню калібрування зображення
