14. Опасность шагового напряжения.

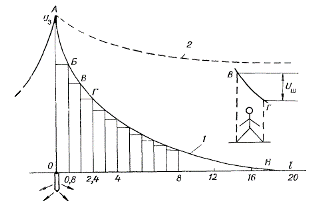

Рис. 1.
При падении оборванного провода на грунт, при повреждении изоляции или пробое фазы на корпус оборудования происходит растекание тока замыкания в грунте. Распределение потенциалов на поверхности земли при растекании тока подчиняется гиперболическому закону. Схема распределения потенциалов представлена на рис. 1
На расстоянии 20 м от заземлителя изменение потенциала точек поверхности земли столь незначительно, что может быть практически принято равным нулю. Эти точки поверхности грунта можно считать находящимися вне зоны растекания. Так как грунт является существенным сопротивлением для растекания тока, то все точки, расположенные на одной радиальной прямой, исходящей из точки касания заземлителя (от места соприкосновения оборванного провода с землей), но на разных расстояниях от него, будут иметь разный потенциал. Он максимален у заземлителя, по мере удаления от него уменьшается и равен нулю за границей зоны растекания. Нахождение человека в зоне растекания тока в непосредственной близости от заземлителя может быть опасным. Выходить из зоны необходимо очень мелкими шагами (до 30 см). Чем шире шаг, тем большее напряжение испытывает человек, так как с увеличением длины шага увеличивается разность потенциалов, под которыми находится каждая нога.
Напряжение, образующееся за счет разности потенциалов между двумя точками поверхности земли, отстоящими друг от друга в радиальном направлении на расстоянии шага , называют шаговым напряжением.
На величину шагового напряжения, кроме ширины шага и положения человека относительно заземлителя, влияет еще и сила тока.
Факторы, влияющие на величину электрического сопротивления тела человека.
В качестве расчетных значений сопротивления человеческого организма принимают 1000 Ом. Общее электрическое сопротивление человеческого организма суммируется из сопротивлений каждого из участков тела, расположенных на пути прохождения тока. Они обладают различным электросопротивлением. Наибольшее электросопротивление имеет верхний роговой слой кожи (эпидермис), в котором отсутствуют нервные окончания и кровеносные сосуды.
Факторы, влияющие на величину электрического сопротивления тела человека:
Состояние кожи (сухая, влажная, поврежденная)
Пол и возраст человека
Физическое состояние человека (утомление, алкогольное опьянение, голод, заболевание и др. )
Психологическое состояние ( эмоциональное возбуждение, психические расстройства и др. ).
Разработка инструкций по охране труда
Инструкции разрабатываются для работника исходя из его должности, профессии или вида выполняемой работы.
Разработка инструкции по охране труда для работника осуществляется на основании приказа (распоряжения) работодателя. Инструкции по охране труда разрабатываются руководителями соответствующих структурных подразделений организации. Служба охраны труда организации осуществляет контроль своевременной разработки, проверки, пересмотра и утверждения инструкций, оказывает методическую помощь.
Проверку и пересмотр инструкций организует работодатель. Пересмотр должен производиться не реже одного раза в пять лет. Инструкции могут досрочно пересматриваться:
при пересмотре межотраслевых (отраслевых) правил и типовых инструкций по охране труда;
при изменении условий труда работников;
при внедрении новой техники и технологии;
по результатам анализа аварий и профзаболеваний;
по требованию федеральных надзорных органов.
Если в течение срока действия инструкции, условия труда работника не изменились, то действие ее приказом работодателя продлевается на следующий срок, о чем делается запись на первой странице инструкции. У руководителя структурного подразделения должен храниться комплект действующих в подразделении инструкций по охране труда, а также перечень этих инструкций. На предприятии должен быть журнал учета выдачи инструкций по охране труда работникам под роспись.
Содержание инструкции
Инструкции по охране труда должны содержать следующие пять разделов:
1.Общие требования:
указания о необходимости соблюдения правил внутреннего трудового распорядка;
требования по выполнению режимов труда и отдыха;
перечень опасных и вредных факторов;
перечень спецодежды (обуви) и других средств индивидуальной защиты,
правила личной гигиены.
2.Требования охраны труда перед началом работы:
порядок подготовки рабочего места, средств индивидуальной защиты;
порядок проверки исправности оборудования, приспособлений и инструмента, и т.п.;
порядок проверки исходных материалов (заготовки, полуфабрикаты);
порядок приема и передачи смены.
3. Требования охраны труда во время работы:
способы и приемы безопасного выполнения работ;
требования безопасного обращения с исходными материалами;
указания по безопасному содержанию рабочего места;
действия, направленные на предотвращение аварийных ситуаций;
требования, предъявляемые к использованию средств индивидуальной защиты.
4. Требования охраны труда в аварийных ситуациях:
перечень основных аварийных ситуаций и причины;
действия работников при возникновении аварий и аварийных ситуаций;
действия по оказанию первой помощи пострадавшим
5. Требования охраны труда по окончании работ:
порядок отключения, остановки, разборки, очистки и смазки оборудования, и др.
порядок уборки отходов;
требования соблюдения личной гигиены;
порядок извещения руководителя работ о недостатках, обнаруженных во время работы.
Инструкция не должна содержать:
- сокращения , аббревиатуру ( без расшифровки);
- выделенные разделы , пункты.
- ссылки на другие документы.
