4.1.4 План размещения оборудования
План размещения основного технологического оборудования представлен на рисунках 7 -9.

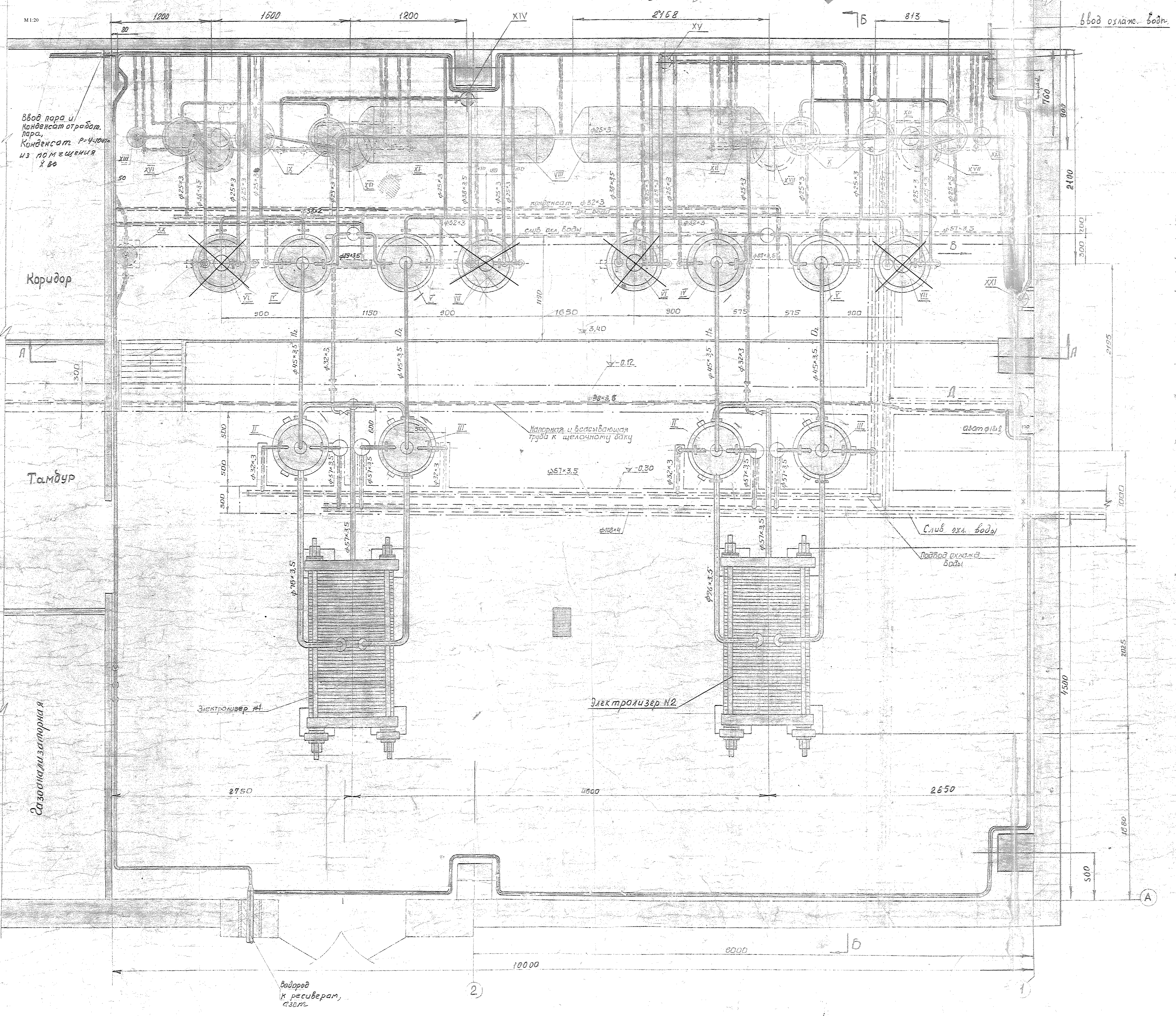

Рисунок 7− План размещения основного технологического оборудования в помещении СЭУ. М 1:50

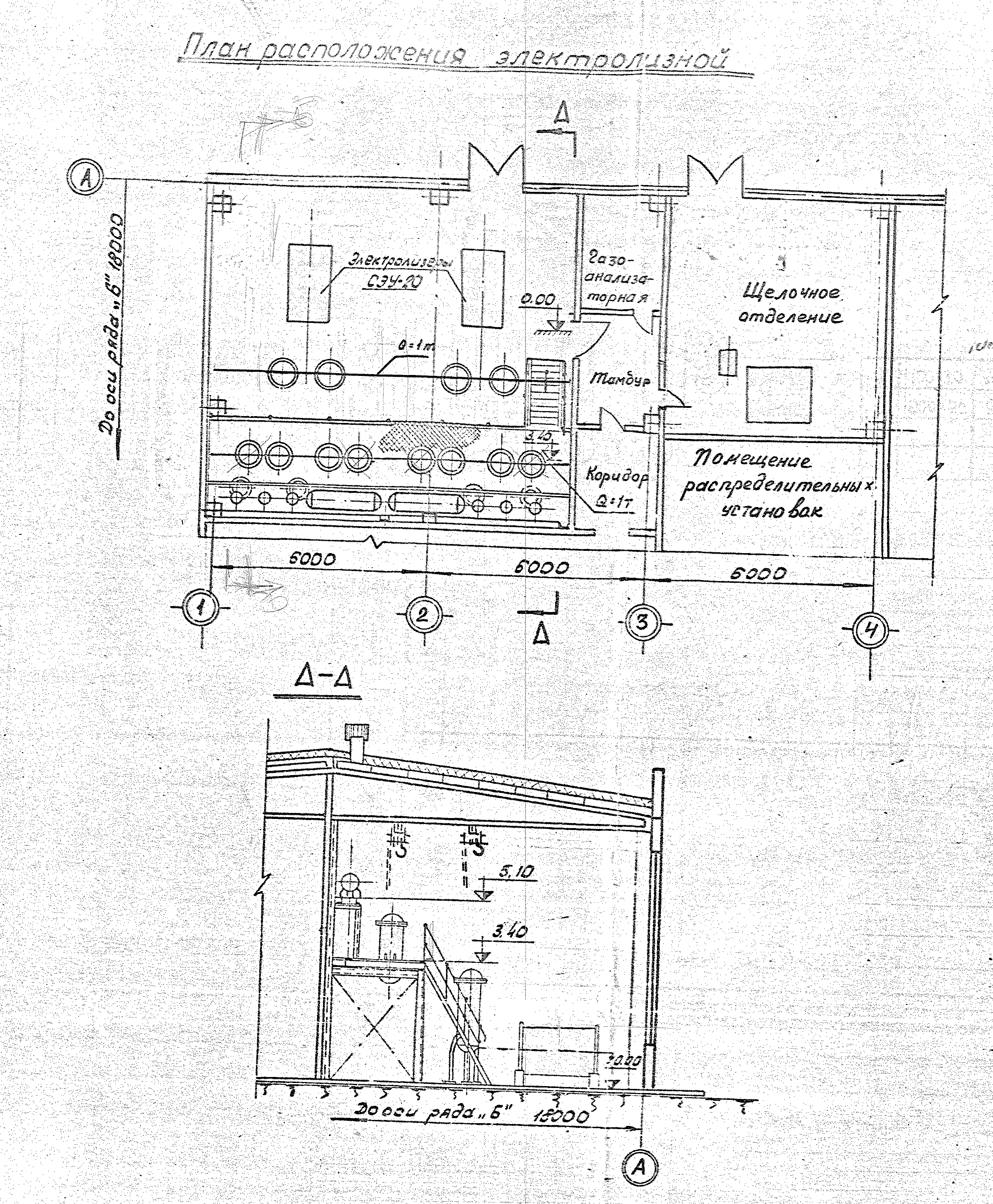

Рисунок 8− План помещения вид сверху и разрез А-А. М 1:200

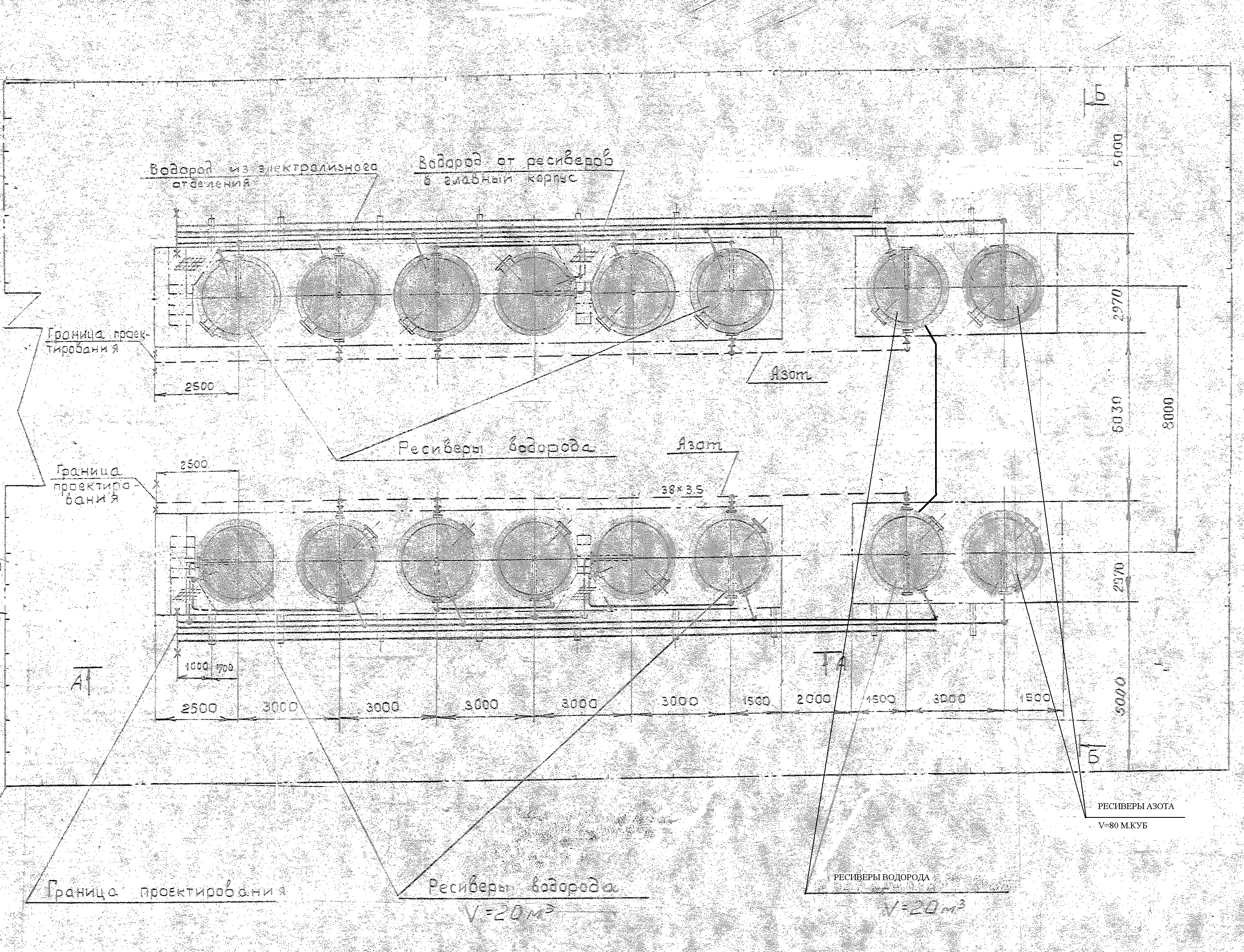

Рисунок 9− План расположения ресиверов на открытой площадке М 1:100
4.1.5 Перечень основного технологического оборудования, в котором обращаются опасные вещества
Перечень основного технологического оборудования, в котором обращаются опасные вещества, представлен в соответствии с технологическим регламентом предприятия в таблице 6.
Таблица 6 - Перечень основного технологического оборудования, в котором обращаются опасные вещества
№ поз. по схеме |
Наименование оборудования, материал |
К-во, шт. |
Расположение |
Назначение |
Техническая характеристика |
1 |
2 |
3 |
4 |
5 |
6 |
Здание ОВК, отделение установки СЭУ-20 |
|||||
1 |
Электролизер, Тип СЭУ-20 |
2 |
Отделение СЭУ |
Производство водорода и кислорода электролизом водного раствора электролита |
Габаритные размеры: длина 2400±20 мм, ширина 1060±10 мм, высота 1780±20 мм; Основные параметры: Кол-во ячеек- 50 шт. Сила тока- 1000 А Напряженность- 100 В Напряжение на одной ячейке, не более- 2,1 В Производительность по водороду -20,5 м3/час по кислороду- 10,25 м3/час Емкость электролизера 0,69 м3 |
2 |
Разделительная колонка для Н2 (сосуд со змеевиком), сталь В18Гпс5 |
2 |
Отделение СЭУ |
Разделение водорода и кислорода |
Основные параметры: Объем, м3- 0,33 Рабочее давление, кгс/см2 в корпусе- 10 в змеевике- 5 Поверхность теплообмена, м2- 2,2 Среда: в корпусе – водород или кислород и щелочь в змеевике – вода Габаритные размеры: Æ500х2115 мм, толщина стенок 6 мм |
Продолжение таблицы 6
1 |
2 |
3 |
4 |
5 |
6 |
4 |
Регулятор- промыватель водорода, сталь В18Гпс5
поплавок, сталь Вст3сп2 |
2 |
Отделение СЭУ |
Для выравнивания давления между Н2 и О2,и очистки газа от щелочного тумана |
Основные параметры: Рабочее давление, кгс/см2 10 Среда: водород и 20-25% р-р щелочи Габаритные размеры: Объем,м3 -0,32, Æ500х1890 мм, толщина стенок 6 мм Объем, м3- 0,04 |
6 |
Уравнительный бак, сталь В18Гпс5
|
2 |
Отделение СЭУ |
Бак уравнительный предназначен для непрерывной подпитки электролизера дистиллирован-ой водой |
Основные параметры: Рабочее давление, кгс/см2 10 Среда: водород и вода дистиллированная. Габаритные размеры: Объем, м3- 0,5, Æ600х1870 мм, толщина стенок 8 мм |
7 |
Холодильник водяной для Н2 |
1 |
Отделение СЭУ |
Холодильник предназначен для охлаждения газа, а так же для конденсации и удаления паров влаги из газовой среды |
Основные параметры: Объем, м3 в корпусе 0,096 в змеевике 0,009 Рабочее давление, кгс/см2 в корпусе 5 в змеевике 10 Поверхность теплообмена, м2 1,25 Среда: в корпусе – вода в змеевике – водород или кислород |
9 |
Сепаратор для Н2 |
1 |
Отделение СЭУ |
Сепаратор предназначен для осушки газа |
Основные параметры: Объем, м3 0,01 Рабочее давление, кгс/см2 10 Среда: водород (или кислород), конденсат |
Продолжение таблицы 6
1 |
2 |
3 |
4 |
5 |
6 |
11 |
Сборник конденсата |
1 |
Отделение СЭУ |
Емкость, в которой накапливается конденсат стекаемый из сепаратора |
Основные параметры: Объем, м3 0,01 Рабочее давление, кгс/см2 10 Среда: водород (или кислород), конденсат |
14 |
Осушитель водорода |
4 |
Отделение СЭУ |
Осушитель предназначен для адсорбционной осушки влажного газа до точки росы минус 40°С |
Основные параметры Рабочее давление, кгс/см2 в корпусе 10 в рубашке 10 Среда: в корпусе – водород или кислород, в качестве поглотителя влаги используется силикагель в рубашке – вода или пар Габаритные размеры: Объем, м3 корпуса 0,17 насадки 0,11 корпуса - Æ377х1785 мм, толщина стенок 10 мм рубашки - Æ410 мм, толщина стенок 10 мм |
17 |
Расширитель |
1 |
Отделение СЭУ |
Расширитель служит индикатором момента заполнения уравнительного бака |
Основные параметры Объем, м3 0,01 Рабочее давление, кгс/см2 10 Среда: водород, вода |
25 |
Огнепреградитель гравийные |
1 |
Отделение СЭУ |
предназначен для предотвращения проскока пламени в систему ЭУ при воспламенении водорода на выходе |
Основные параметры Объем, м3 0,009 Рабочее давление - атмосферное Среда: водород |
Продолжение таблицы 6
1 |
2 |
3 |
4 |
5 |
6 |
||
Открытая площадка ресиверов |
|||||||
|
Ресивер, 16 ГС |
14 |
Открытая площадка ресиверов |
Прием и хранение водорода |
Основные параметры: Рабочее давление, кгс/см2 10 Габаритные размеры: Æ2200х5000 мм, объем 20м3, толщина стенок 12 мм |
||
Технологические трубопроводы водорода |
|||||||
|
Технологический трубопровод водорода от электролизера до разделительной колонки |
2 |
Отделение СЭУ |
Транспортировка водорода |
Габаритные размеры: Ø 76х3200 мм, толщина стенок 4 мм объем 0,0116 м3 |
||
|
Технологический трубопровод водорода от разделительной колонки до регулятора- промывателя |
2 |
Транспортировка водорода |
Габаритные размеры: Ø 45х7900 мм, толщина стенок 3,5 мм объем 0,00895 м3 |
|||
|
Технологический трубопровод водорода от регулятора- промывателя до уравнительного бака |
2 |
Транспортировка водорода |
Габаритные размеры: Ø 25х4000 мм, толщина стенок 3 мм объем 0,001256 м3 |
|||
|
Технологический трубопровод водорода между уравнительными баками |
1 |
Транспортировка водорода |
Габаритные размеры: Ø 25х5600 мм, толщина стенок 3 мм объем 0,001758 м3 |
|||
|
Технологический трубопровод водорода от уравнительных баков в атмосферу |
1 |
Транспортировка водорода |
Габаритные размеры: Ø 25х7300 мм, толщина стенок 3 мм объем 0,00229 м3 |
Продолжение таблицы 6
1 |
2 |
3 |
4 |
5 |
6 |
|
Технологический трубопровод водорода от регулятора- промывателя до дифманометра |
1 |
|
Транспортировка водорода |
Габаритные размеры: Ø 25х9000 мм, толщина стенок 3 мм объем 0,002826 м3 |
|
Технологический трубопровод водорода от регулятора- промывателя в атмосферу |
2 |
Транспортировка водорода |
Габаритные размеры: Ø25 х5800 мм, толщина стенок 3 мм объем 0,001821 м3 |
|
|
Технологический трубопровод водорода от регулятора- промывателя к холодильнику |
2 |
Транспортировка водорода |
Габаритные размеры: Ø25 х5400 мм, толщина стенок 3 мм объем 0,001695 м3 |
|
|
Технологический трубопровод водорода от холодильника к сепаратору |
1 |
Транспортировка водорода |
Габаритные размеры: Ø25 х1000 мм, толщина стенок 3 мм объем 0,000314 м3 |
|
|
Технологический трубопровод водорода от сепаратора к сборнику конденсата |
1 |
Транспортировка водорода |
Габаритные размеры: Ø25 х1000 мм, толщина стенок 3 мм объем 0,000314 м3 |
|
|
Технологический трубопровод водорода от сборника конденсата в дренаж |
1 |
Транспортировка водорода |
Габаритные размеры: Ø25 х3000 мм, толщина стенок 3 мм объем 0,00094 м3 |
|
|
Технологический трубопровод водорода от сепаратора к адсорберу |
1 |
Транспортировка водорода |
Габаритные размеры: Ø25 х8000 мм, толщина стенок 3 мм объем 0,002512 м3 |
Продолжение таблицы 6
1 |
2 |
3 |
4 |
5 |
6 |
|
Технологический трубопровод водорода между адсорберами |
2 |
|
Транспортировка водорода |
Габаритные размеры: Ø25 х3500 мм, толщина стенок 3 мм объем 0,0011 м3 |
|
Технологический трубопровод водорода от обратного клапана до площадки ресиверов |
1 |
Открытая площадка ресиверов |
Транспортировка водорода |
Габаритные размеры: 57Ø х216000 мм, толщина стенок 3 мм объем 0,44 м3 |
