23 Грузопоршневі манометри мп та мікроманометри мкв: призначення, принцип дії, область застосування.

   Більшість з цих манометрів призначено для дослідних і повірочних робіт, при проведенні яких вимагається вимірювати тиск в дуже широкому vдіапазоне і з високою точністю.  Вантажопоршневі манометри    У лабораторній практиці при перевірці і градуюванні різних манометрів, а також у деяких випадках і в виробничих ної практиці застосовуються вантажопоршневі манометри . Вимірюється тиском р, підводиться до циліндра 1, заповнений рідиною (маслом), врівноважується масою поршня 2 з вантажною площадкою і накладених на нього вантажів 3. ВертиКальне розташований поршень прагнень доциліндру так, що зазор між ними не перевищує декількох мікрометрів, що виключає необхідність застосування ущільнювальних пристроїв. Нехтуючи силами тертя, можна записати умова рівноваги:

Mg=pнадлFеф де т - маса поршня з майданчиком і вантажами, кг; Е - прискорення вільного падіння м/с2; Рнадл - надлишковий тиск в каналі циліндра під поршнем, Па; Fеф - ефективна площа поршня, м2.     При наявності незначного зазору між поршнем і стінками каналу циліндра, природно, відбуваються деякий просочування рідини вгору і повільне опускання поршня. Необхідно, щоб швидкість опускання не перевишає декількох тисячних часток сантиметра в секунду. Для зменшення впливу тертя поршня часто надається обертальний рух або від руки, або за допомогою спеціального електродвигуна. Основна допустима похибка вимірювання може становити ± 0,1% і менше.

24 Електросиловий вимірювальний перетворювач: побудова, призначення, принцип дії, область застосування.

Е лектросилові перетворювачі призначені для перетворення зусиль чутливих елементів в уніфікований сигнал постійного струму (0 .5 мА) із подальшою передачею його на відстань до 1 км.

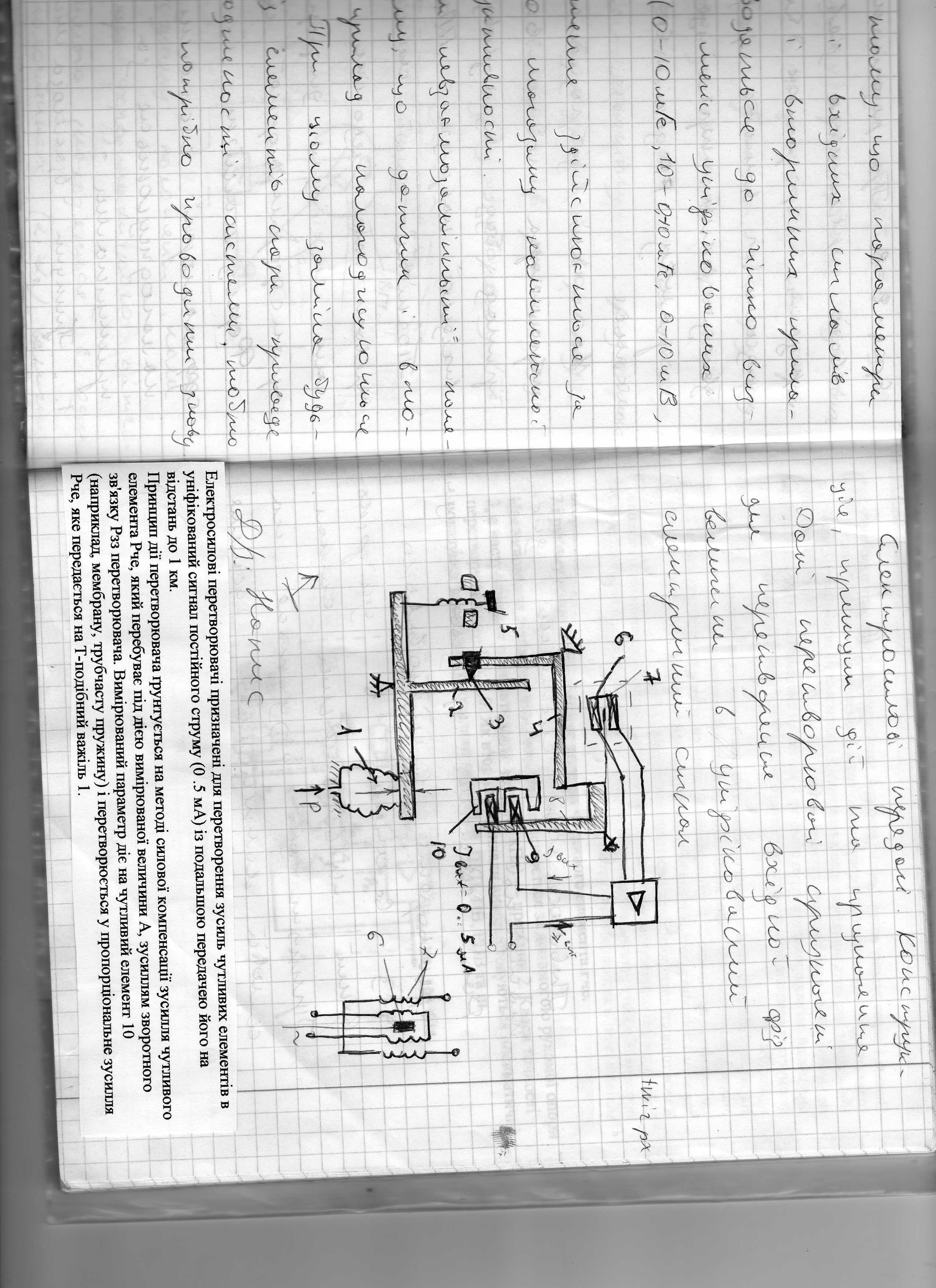

Принцип дії перетворювача грунтується на методі силової компенсації зусилля чутливого елемента Рче, який перебуває під дією вимірюваної величини А, зусиллям зворотного зв'язку Рзз перетворювача. Вимірюваний параметр діє на чутливий елемент 10 (наприклад, мембрану, трубчасту пружину) і перетворюється у пропорціональне зусилля Рче, яке передається на Т-подібний важіль 1.

Важіль 1 через рухому опору 2 діє на важіль 4, який переміщує металеву пластинку 5 індикатора непогодження 6 диференціально-трансформаторної системи. Сигнал індикатора залежить від переміщення пластини 5 і подається на підсилювач 7, який перетворює його в уніфіковані струмові сигнали 0 .5 мА; 0 .20 мА; 4 .20 мА. Вихідний струмовий сигнал проходить через обмотку 8 магнітної системи зворотного зв'язку 9, де формується компенсуюче зусилля зворотного зв'язку Рзз, і подається на вторинний прилад ВП.

На заданий діапазон вимірювання перетворювач настроюється за допомогою рухомої опори 3, змінюючи тим самим коефіцієнт підсилення. Настроювання нуля перетворювача здійснюється пружиною 2. У зрівноваженому стані системи у точці дотику опори 2 з важелем 1 зрівноважуються зусилля чутливого елемента та пристрою зворотного зв'язку. Класи точності електросилових перетворювачів — 0,6; 1,0. Електросилові перетворювачі мають високу точність, широкий діапазон настроювання, проте на їх роботу негативно впливають вібрації. Як вторинні прилади використовують мілівольтметри та автоматичні потенціометри.
