2.10 Ссылки на литературу. Список литературы
2.10.1 Материалы для выполнения проекта или работы вы берете из литературы. Опираясь на литературу, вы обосновываете свои решения, выводы, положения. Подобным образом поступают и профессионалы, разрабатывая текстовые конструкторские документы. (Напомним, что пояснительная записка к проекту или работе есть первый ваш текстовой конструкторский документ).
Чтобы легко было обратиться к литературе, которой пользовался автор при разработке отдельных мест документа, принят такой порядок. В конце документа, последним разделом, дается список использованной литературы, а в соответствующих местах текста даются ссылки на литературу из этого списка.
Используется несколько вариантов формирования списка литературы и исполнения ссылок на нее. Все они должны отвечать ГОСТ 7.1-84 "Библиографическое описание документа. Общие требования и правила составления" /14/. Остановимся на варианте, который распространен в технической литературе.
2.10.2 Ссылка на литературу дается непосредственно в тексте, в том месте к которому она относится. Ссылка заключается в косые скобки и содержит следующее:
- если ссылаются на весь литературный источник, ссылка содержит только его номер в списке, например: "Расчет зубчатой передачи выполним по литературе /3/";
- если ссылаются на один из томов многотомного издания, записанного в списке литературы под одним номером, то ссылка содержит соответствующий номер, запятую, строчную букву "т." с точкой и номер тома, например: "... обосновано по материалам /2, т. 3/";
- если ссылаются на отдельные страницы источника, что характерно для технической литературы, то ссылка содержит номер источника в списке, далее, после запятой, сокращенное до строчной буквы "с." с точкой слово "страница" и номера страниц в источнике.
Примеры:
"Принимаем стандартный модуль m = 3 мм /3, с. 51/".
"По номограммам /2, с. 98, 99/ выбираем ...".
"На основании рекомендаций /3, с. 59 - 62/ величина коэффициента нагрузки ...".
"После улучшения стали 40ХН ее предел текучести т 140 МПа /6, т. 1, с. 115/".
Для источников небольшого объема (журнальные статьи, стандарты, патенты и т.п.) номера страниц в ссылке можно не указывать.
2.10.3 Список литературы выполняется на отдельном листе, который является последним в документе. Список начинается с заголовка "Литература" или "Библиография". Заголовок записывается с прописной буквы симметрично тексту. Номера заголовок не имеет.
Список литературы составляется ещё на стадии чернового исполнения документа. Приступая к этой работе, заведите отдельный лист с заголовком "Литература" или "Библиография". После первой ссылки запишите на этот лист под номером первым сведения о литературе, на которую вы сослались. Эти сведения называются библиографическим описанием литературного источника. Они должны быть достаточными для отыскания его в библиотеке.
Библиографическое описание книги приводится обычно на обороте ее титульного листа. Отсюда его следует переписать в список литературы без всяких изменений и сокращений.
Не надо только переписывать стоящую слева заглавную букву, которая совпадает с первой буквой описания, и цифры после неё. Они предназначены для работников библиотек.
Как только в черновике своей работы вы сошлетесь на второй источник, сразу же запишите в список его библиографическое описание под номером два. Поступая так в дальнейшем, вы получите полный список литературы.
В список не включается литература, которой вы пользовались, но ссылок на неё не дали.
Заметим, что не следует чрезмерно увлекаться ссылками на литературу и делать их тогда, когда речь идет об общеизвестных истинах.
2.10.4 Если для книги библиографическое описание даётся на обороте её титульного листа, то при составлении описания для других источников надо использовать ГОСТ 7.1-84. В курсовом проектировании можно, однако, не прибегать к этому стандарту, а пользоваться приведенными ниже образцами библиографических описаний.
Учебное пособие
Жингаровский А.Н. Допуски и посадки в курсовом проектировании по деталям машин и подъемно-транспортным машинам: Учебное пособие/ А.Н. Жингаровский, Е.Л. Суровцев – Ухта: УИИ, 1993. – 137 с.
Патентный документ
А.с. 1401226 СССР, МКИ F16N11/10. Пневматический нагнетатель консистентной смазки /Л.Х. Литманов, В.С. Захаров, А.Н. Жингаровский (СССР). – № 3360585/25–88; Заявлено 16.12.86; Опубл. 07.06.88, Бюл. №21.
Стандарт
ГОСТ 2.105-95. Общие требования к текстовым документам. – М.: Изд-во стандартов, 1996. – с. 63.
Литература
1. ГОСТ 2.102-68. Виды и комплектность конструкторских документов. – М.: Издательство стандартов, 1980. – с. 38.
2. ГОСТ 2.105-95. Общие требования к текстовым документам. – М.: Издательство стандартов, 1983. – с. 63.
3. ГОСТ 2.106-96. Текстовые документы. – М.: Издательство стандартов, 1983. – с. 86.
4. Курсовое проектирование деталей машин: Учеб. пособие для техникумов / С.А Чернавский, К.Н. Боков, И.М. Чернин и др. – М.: Машиностроение, 1979. – 351 с.
5. Курсовое проектирование деталей машин: Учеб. пособие для техникумов / С.А. Чернавский, К.Н. Боков, И.М. Чернин и др. – 2-е изд., перераб. и доп.. – М.: Машиностроение, 1988. – 416 с.
6. Шейнблит А.Б. Курсовое проектирование деталей машин: Учеб. пособие для техникумов / А.Б. Шейнблит – М.: Высш. шк., 1991. – 432 с.
7. Детали машин в примерах и задачах: Учеб. пособие / С.К. Ничипорчик, М.И. Корженцевский, В.Ф. Калачев и др. – 2-е изд. – Минск: Выш. шк., 1981. – 432 с.
8. Чернин И.М. Расчеты деталей машин / И.М. Чернин, А.В. Кузьмин, Г.М. Ицкович – 2-е изд., перераб. и доп. – Минск: Выш. шк., 1978. – 472 с.
9. ГОСТ 2.301-68. Форматы. - М.: Издательство стандартов, 1980. – с. 3.
10. Жингаровский А.Н. Пособие к курсовому проектированию по деталям машин и подъёмно-транспортным устройствам / А.Н. Жингаровский, Е.Л. Суровцев, Л.Л. Пивоварова – 3-е изд., исправл. – Ухта: УИИ, 1988.– 83 с.
11. ГОСТ 2.304-81. Шрифты чертёжные. – М.: Издательство стандартов, 1980. – с. 13.
12. ГОСТ 2.104-68. Основные надписи. – М.: Издательство стандартов, 1983. – с. 53.
13. ГОСТ 2.109-73. Основные требования к чертежам. – М.: Издательство стандартов, 1983. – с. 121.
14. ГОСТ 7.1-84. Библиографическое описание документа. – М: Издательство стандартов, 1984. – 75 с.
15. ГОСТ 7.32-91. Отчёт о научно-исследовательской работе. Структура и правила оформления. – М.: Издательство стандартов, 1991.– 18 с.

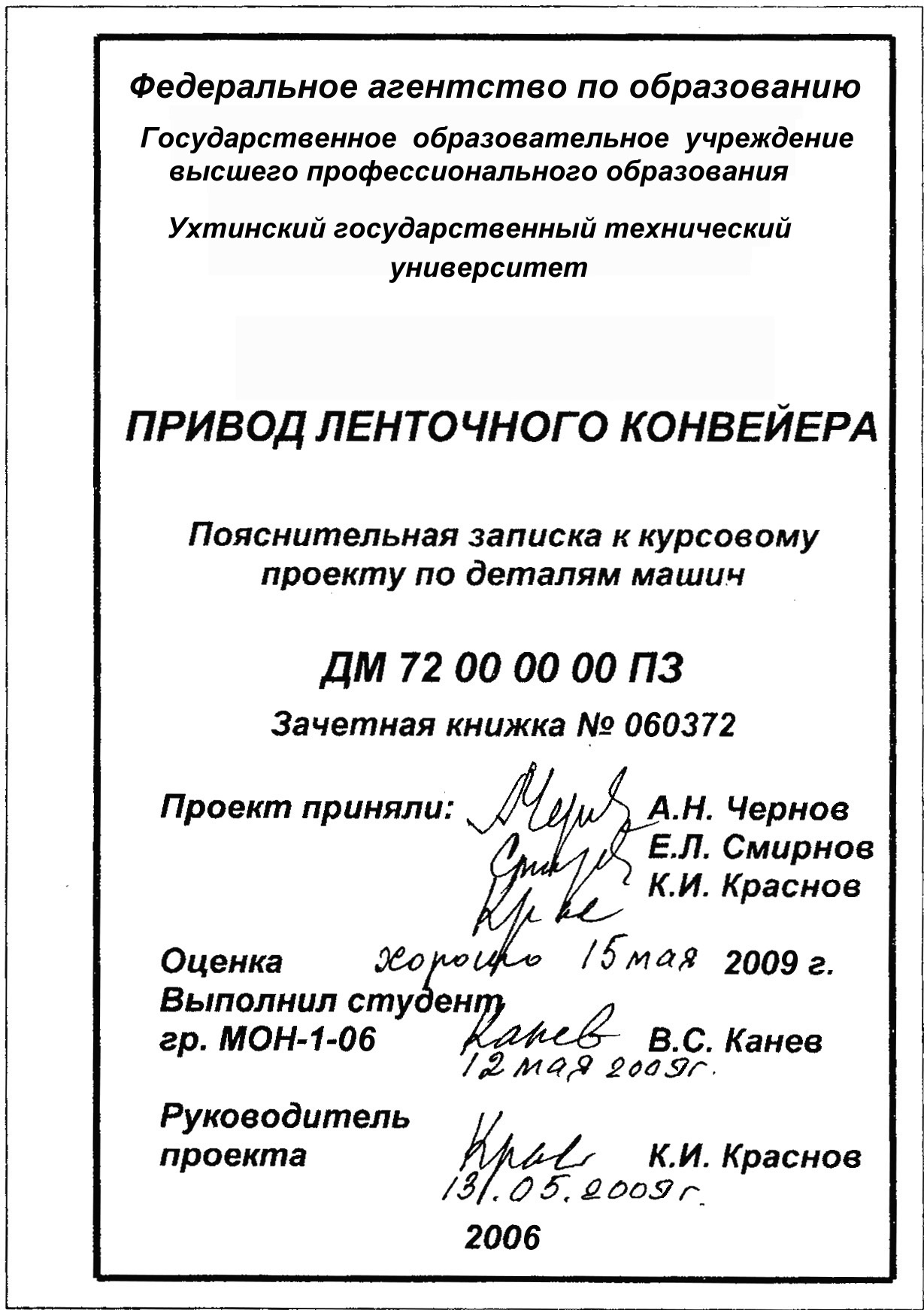

Приложение А
Пример пояснительной записки
