2.4 Расположение текста на листах записки
2.4.1 Записка начинается с титульного листа. О его содержании и оформлении сказано в подразделе 2.1, а пример исполнения дан в приложении.
2.4.2 На первом (заглавном) листе и при необходимости на последующих помещается содержание записки. Оно включает номера и заголовки разделов и подразделов, а также номера листов, на которых расположены эти заголовки.
Заголовок "Содержание" записывается без предшествующего номера с прописной буквы симметрично тексту (см. приложение).
В документах малого объема содержание не помещают.
2.4.3 После содержания первым разделом идет задание на курсовой проект, за которым следуют разделы основного текста записки.
2.4.4 В конце записки приводится список литературы, которая использовалась в работе и на которую в тексте имеются ссылки. Заголовок списка "Литература" записывается без номера, с прописной буквы, симметрично тексту и включается в содержание записки.
2.4.5 При рукописном исполнении записку рекомендуется писать по трафарету (рисунок 5), который вычерчивается, исходя из выполнения следующих условий размещения текста на листе:
а) текст пишется на одной стороне листа, расстояние между строками текста (шаг строк) 9…10 мм;
б) расстояние от верхней строки текста до верхней кромки листа не менее 20 мм;
в) расстояние от нижней строки текста до рамки основной надписи не менее 10 мм. То же расстояние до нижней кромки листа, если на нем не вычерчивается основная надпись (см. пункт 2.1.3), не менее 15 мм;
г) расстояние от левого края листа до текста – 25…28 мм;
д) расстояние от правого края листа до текста не менее 8 мм;
е) абзацы (красные строки) в тексте начинаются отступом 15…17 мм от левого края текста (40…45 мм от левого края листа);
ж) заголовок раздела начинается с номера. Номер записывается с абзаца без точки. Далее с прописной буквы записывается сам заголовок. Если заголовок раздела не укладывается в одну строку, то последующие его строки записываются также с абзаца;
з) заголовок подраздела начинается с номера (см. пункт 2.3.2). Номер записывается с абзаца, точка после номера не ставится. Далее c прописной буквы записывается сам заголовок подраздела. Если он не укладывается в одну строку, то его последующие строки записываются как обычный текст;
и) каждый пункт и подпункт следует записывать с абзаца и начинать с номера (см. пункты 2.3.2, 2.3.3, 2.3.4), после которого точка не ставится;
к) о записи перечисления см. пункт 2.3.5;
л) расстояния между текстом и заголовками (раздела, подраздела, подрисуночным текстом и др.) должны соответствовать одной пропущен- ной строке. Этого же расстояния следует придерживаться между рисунком и текстом сверху, рисунком и подрисуночной надписью снизу, текстом и примечанием.
210
25
15
9-10
8
Границы
абзацев (красных строк)
Границы
текста
Границы
текста |

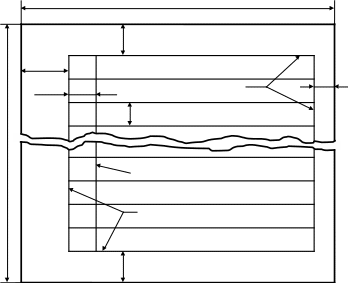

Рисунок 5 – Образец трафарета, рекомендуемый для рукописного исполнения записки
2.4.6 Каждый раздел рекомендуется начинать с нового листа. Если же от предыдущего текста остается менее половины чистого листа, то следующий раздел всегда начинается с нового листа.
Если на листе остается место только для заголовка подраздела, то заголовок записывается на следующем листе.
Если в последней строке листа целиком не умещается последнее слово, то оно целиком переносится на следующий лист.
2.4.7 При компьютерном исполнении записки, кроме общих вышеизложенных правил, должны соблюдаться следующие условия:
а) текст печатается на одной стороне листа черной краской через полуторный интервал;
б) расстояние от верхней строки текста до верхней кромки листа не менее 25 мм;
в) расстояние от нижней строки до рамки основной надписи не менее 10 мм. То же расстояние до нижней кромки листа, если на нем не вычерчивается основная надпись (см. пункт 2.1.3.), не менее 15 мм;
г) расстояние от левого края листа до текста должно составлять 25…28 мм;
д) расстояние от правого края листа до текста не менее 8 мм;
е) абзацы в тексте начинаются отступом, соответствующим 5 – 6 буквам;
ж) заголовок раздела и подраздела записываются через полуторный интервал. Расстояние между любым заголовком и текстом сверху и снизу заголовка должно соответствовать одной пропущенной строке;
з) формулы, а также буквы и знаки, отсутствующие в клавиатуре, вписываются от руки.
2.4.8 При исполнении записки машинописным способом следует придерживаться условий пункта 2.4.7 и общих правил, изложенных выше.
2.5 Изложение текста записки
2.5.1 Текст записки должен быть написан языком литературы машиностроительного профиля. В этом отношении образцами для вас могут служить учебники и пособия по курсовому проектированию. Но изложение и оформление материала здесь не во всем соответствует требованиям ГОСТ 2.105-95, которые предъявляются к текстовым конструкторским документам. Поэтому при изложении текста записки следует руководствоваться также нижеследующими положениями упомянутого стандарта.
2.5.2 Если наименование изделия состоит из одного слова (например, "Привод"), то на всех листах записки оно должно повторяться без всяких изменений.
Иное положение с наименованием, состоящим из нескольких слов. В соответствии с ГОСТ 2.105-95 /13/ такое наименование должно начинаться с имени существительного, например: "Кран подъемный", "Редуктор червячный". В таком виде это наименование записывается на чертеже, а также на титульном листе, в основной надписи первого листа и при первом упоминании в тексте записки. В последующих упоминаниях порядок слов в наименовании должен быть прямой, т.е. на первом месте должно быть определение, например: "Подъемный кран", "Червячный редуктор".
Допускается в последующих упоминаниях сокращать наименование изделия, например: вместо "Подъемный кран" писать "Кран".
2.5.3 В тексте записки не допускается:
а) сокращать наименования физических величин, если они употребляются без цифр, например следует писать: "Межосевое расстояние в миллиметрах вычисляется по формуле…".
Исключение составляют наименования в заголовках таблиц и в самих таблицах, а также в расшифровках буквенных обозначений, входящих в формулы;
б) использовать знак минус (–) перед отрицательными значениями величин. Вместо знака (–) следует писать слово "минус";
в) употреблять математические знаки без цифр, например "" (меньше или равно), "" (больше или равно), а также знаки № (номер), % (процент);
г) употреблять индексы стандартов (ГОСТ, СТП, ОСТ, РСТ) без указания номера и года регистрации.
2.5.4 Числа с размерностью записываются цифрами, например: "Осевое перемещение ведущего вала от 0,02 до 0,05мм".
Числа без размерности записываются словами, например: "Расстояние между заголовком и текстом должно соответствовать одной пропущенной строке".
2.5.5 Если в тексте приводится ряд числовых значений, выраженных в одной и той же единице физической величины, то ее указывают только после последнего числового значения, например: "Из ближайших значений модуля 1,5; 2,0; 2,5 мм выбираем…".
2.5.6 Каждое буквенное обозначение параметра должно быть расшифровано сразу же при первом упоминании о нем, например: "Принимаем КПД зубчатой передачи ". В последующем тексте допускается расшифровку повторить.
Буквенные обозначения и числовые коэффициенты, входящие в формулу, должны расшифровываться непосредственно под формулой в той последовательности, в какой они приведены в ней. Расшифровку каждого обозначения и коэффициента следует давать с новой строки. Первую строку начинают со слова "где" без двоеточия, например: "Межосевое расстояние в миллиметрах из условия сопротивления контактной усталости рабочих поверхностей зубьев вычисляется по формуле /5, с. 32/
, (4)
где |
|
– |
числовой коэффициент, зависящий от вида рассчитываемой передачи; |
|
|
– |
передаточное число; |
|
|
– |
момент на колесе (на большем из двух колес) в Нмм; |
|
|
– |
коэффициент, учитывающий неравномерность распределения нагрузки по ширине венца зубчатого колеса; |
|
|
– |
коэффициент ширины венца по межосевому расстоянию; |
|
|
– |
допускаемое контактное напряжение при расчете на усталость в МПа. |
Допускается после формулы не расшифровывать обозначения, которые были расшифрованы ранее. (После формулы перед словом "где" не забывайте ставить запятую!).
2.5.7 Содержание текста, таблицы, рисунка может поясняться примечанием. Примечания располагаются непосредственно после части текста, таблицы, рисунка, к которым они относятся, и записываются с прописной буквы с абзаца.
Если примечание одно, то после слова "Примечание" ставится тире и далее с прописной буквы записывается само примечание, например:
Примечание – Межосевое расстояние округляется до стандартной величины, если это требуется по заданию.
Если примечаний несколько, то их нумеруют арабскими цифрами без точки и записывают каждое с абзаца ниже слова "Примечания", например:
Примечания
