9. Цифрова технологія пакетної передачі х.25. Визначення, архітектура мережі. Склад апаратури. Технічні характеристики.
Х.25 была разработана для передачи данных по сетям с низким качеством. Передача выполняется с помощью пакетов.
Первое. Низкое качество имеют традиционные аналоговые телефонные сети . Они достаточно хорошо передают разговорный трафик. Цифровая информация передается с ошибками.Традиционные телекоммуникационные сети не пригодны для передачи информации с помощью цифровых сигналов, то есть с помощью импульсов.
Второе. Телекоммуникационная технология Х.25 была разработана для передачи данных, то есть передача речи, видео в интерактивном режиме для такой технологии не является основной задачей.
Третье. Передача информации выполняется с помощью цифровых пакетов. Здесь есть две особенности. А) В отличие от традиционных аналоговых телефонных сетей информация передается не в виде непрерывной во времени функции, а в виде отдельных импульсов, то есть передается в цифровом виде. В) В отличие от цифровых систем PDH информация передается не в виде непрерывного потока импульсов, а в виде групп импульсов, которые образуют цифровые пакеты. Пакет обязательно имеет адрес. Между пакетами может быть пауза по времени, когда в лини ничего не передается.
Качество обеспечиваетсяя за счет переспроса, то есть за счет повторной передачи пакетов с ошибками.
Как организуется передача информации? Вначале передаются пакеты запроса Call Request. В этих пакетах указан адрес – код абонента. При прохождении через коммутаторы создается логический канал, то есть прокладывается путь до конечного пользователя. Маршрут ищется в каждом коммутаторе по специальной маршрутной таблице. Таблица записана заранее при наладке сети. В этой таблице записаны все маршруты, которые выходят с узла. На время сеанса связи все пакеты, которые будут передаваться после установления соединения получат метки – адреса. Эти адреса значительно меньше адреса конечного пользователя.
Конечных пользователей в мире много. Для кодирования адресов используется стандарт Х.121. По этому стандарту установлено, что номер абонента IDN (International Data Number) может содержать до 14 знаков. Первые три цифры – номер государства. Последующие четыре цифры – номер сети. Затем следует номер национального терминала пользователя NTN (National Terminal Number).

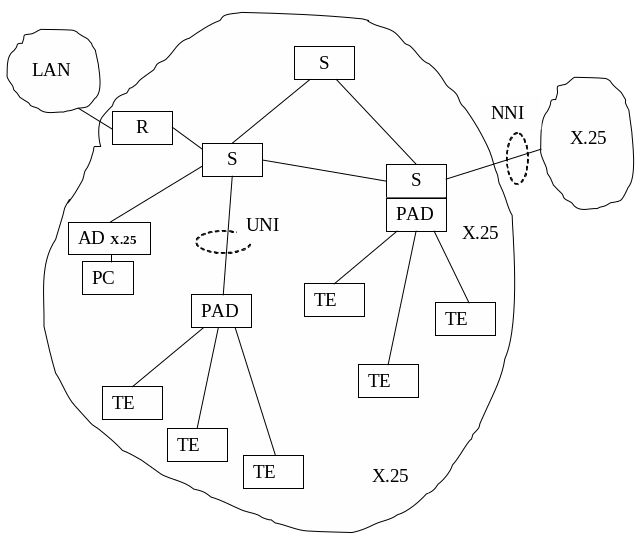

Схема сети представлена на рисунке 1.
L AN – Local Area Network
R – Router
S – Switch
PC – Personal Computer
PAD – Packet Assembler Disassembler
UNI – User – Network Interface
NNI – Network - Network Interface
Рисунок 1. Пример сети Х.25.
Основными элементами сети являются PAD (Packet Assembler Disassembler) и S (Switch).
Устройство PAD создает, то есть собирает пакеты по стандарту Х.25 из потока символов от источников информации. У источников может быть свой стандарт не совпадающий с Х.25. Когда инфо-ия приходит, то это устройство разбирает пакеты стандарта Х.25, то есть пребразует в вид понятный терминалу получателя.
Устройство S (Switch) выполняет коммутацию пакетов.
В случае перехода в сеть LAN ставится Router.
Внутри сети между устройством PAD и коммутатором S имеется интефейс UNI (User – Network Interface). В этом интерфесе устанавливаются логические и электрические правила обмена.
Между различными сетями Х.25 правила обмена устанавливаются в интерфейсе NNI (Network - Network Interface).
Устройство PAD бывает двух типов. Первый тип – это устройство, которое размещено внутри коммутатора. Второй тип – это устройство , которое удалено от коммутатора.
К устройству PAD подключается несколько терминалов.
В случае, когда надо подключить к сети Х.25 только один компьютер, в компьютер встраивается специальный адаптер Х.25.
