Тема 7 – Напряжения и деформации деталей
■
Каким цветом показан участок ремня, где
действуют напряжения растяжения?
Красным
Синим
Зелёным
Жёлтым
Весь ремень
■ Каким цветом показан участок ремня, где действуют максимальные изгибные напряжения?
Зелёным
Красным
Синим
Жёлтым

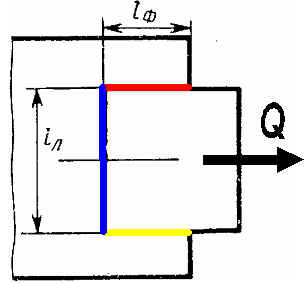

■ Каким цветом показан сварной шов, в котором действуют касательные напряжения?
Красным и жёлтым
Красным
Синим
Красным, жёлтым и синим
■
Каким цветом показано сечение, где
напряжения растяжения в болте минимальны?
Жёлтый
Синий
Зелёный
Красный
■
Каким цветом показана зона действия
напряжений смятия?
Жёлтым
Красным
Зелёным
Синим
■ Каким цветом помечена зона действия касательных напряжений среза? Красным
Жёлтым
Синим
Зелёным
■
Каким цветом показана деталь, испытывающая
напряжения сжатия?
Синим
Красным
Жёлтым
Зелёным
■ Каким цветом указана деталь, испытывающая только напряжения смятия?
Зелёным
Красным
Синим
Жёлтым
■
Какими напряжениями вызван такой дефект?
Контактными
Изгибными
Касательными
Сжатия
■
В какой точке напряжения сжатия
противодействуют изгибным напряжениям?
А - зелёная стрелка
В - красная стрелка
С - Синяя стрелка
А и В Зелёная и красная стрелки
Во всех точках, т.к. эти напряжения всегда имеют разный знак
■ Каким цветом указана точка наибольших напряжений?
Зелёным (А)
Красным (В)
Синим (С)
■
Каким цветом показан вектор силы,
вызывающей изгибные напряжения в зубе?
Синим
Красным
Зелёным
■ Каким цветом показан вектор силы, вызывающей напряжения сжатия в зубе?
Зелёным
Синим
Красным
■
Каким цветом указана зона действия
напряжений смятия в резьбе?
Красным
Синим
Зелёным
■ Каким цветом отмечена зона действия напряжений среза в витках резьбы?
Зелёным
Красным
Синим
Коричневым
■

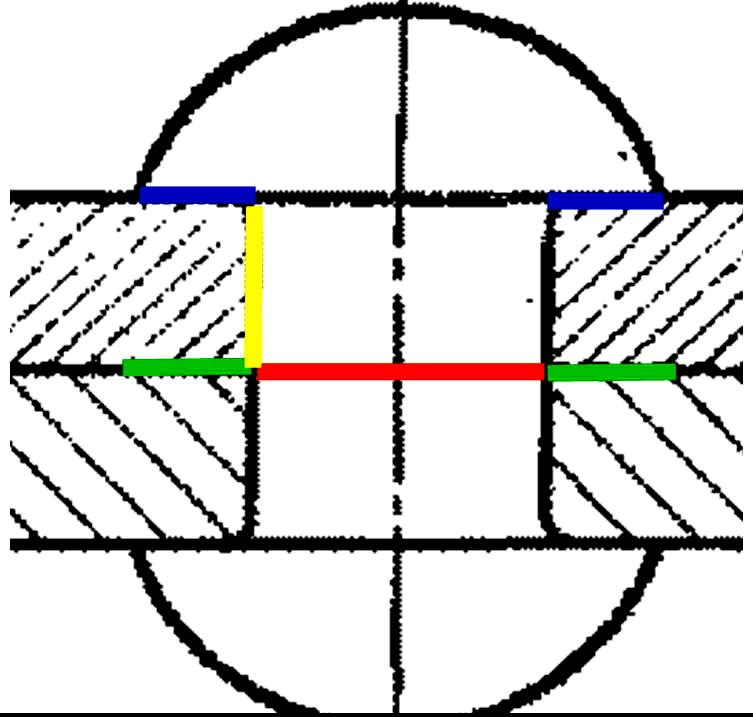

Какая из заклёпок испытывает только
напряжения растяжения?
Левая
Правая
Обе, т.к. напряжения растяжения в заклёпках всегда действуют совместно с напряжениями среза
■ Какая из заклёпок испытывает одновременно напряжения среза и смятия?
Правая
Левая
Ни одна, т.к. эти напряжения не могут возникать одновременно
■ Каким цветом обозначено опасное сечение болта, где напряжения растяжения максимальны?
Синим
Красным
Зелёным
Жёлтым
■
Каким цветом показан сварной шов, в
котором действуют нормальные напряжения?
Синим
Красным
Жёлтым
Красным и жёлтым
■
Какими напряжениями вызвано такое
разрушение зуба?
Изгибными напряжениями
Контактными напряжениями
Касательными напряжениями
Напряжениями растяжения
■ Какие напряжения вызвали такой износ зуба?
Контактные напряжения в сочетании с высоким трением
Изгибные напряжения в сочетании с высоким трением
Напряжения сжатия в сочетании с высоким трением
Тема 8 – Прочностные расчёты
■ Что описывают данные формулы?
σ ≤ [σ]; τ ≤ [τ];
Общую формулировку условия прочности деталей
Напряжения в сварных швах при сложном напряжённом состоянии
Порядок вычисления пределов выносливости материалов деталей
■ Какой диаметр резьбы вычисляется таким расчётом?
Внутренний
Наружный, соответствующий её метрическому обозначению (например М10, М6 и т.п.)
Делительный, на котором напряжения смятия достигают максимума
■ В формуле проектировочного расчёта шпонки на смятие два неизвестных: высота шпонки и её рабочая длина. Как решить такое уравнение?
Выбирается стандартная шпонка с известным сечением, а рабочая длина определяется из формулы
Выбирается стандартная длина шпонки, по ГОСТ, а её высота вычисляется из формулы
Задаются высота и рабочая длина шпонки по ГОСТ и вычисляется диаметр вала, на котором она должна быть установлена
■ Какая сила в зубчатом зацеплении рассчитывается по этой формуле?
Окружная Ft
Радиальная Fr
Осевая Fa
Нормальная Fn
■ Какой процесс моделирует эта формула?
Величину контактных напряжений при боковом сжатии двух цилиндров
Величину напряжений кручения при передаче валом вращающего момента
Величину касательных напряжений в точке контакта зубьев шестерни и колеса
Напряжения Кориолиса в дисках фрикционной муфты
■ Что описывает эта формула?
Вычисление допускаемых напряжений
Условие прочности при переменных нагрузках
Условие прочности при нагружении нескольких (n) деталей
■
Какая сила в зубчатом зацеплении
вычисляется, как интеграл от контактных
напряжений по всей площади площадки
контакта?
Нормальная Fn
Окружная Ft
Осевая Fa
Радиальная Fr
■ Здесь вычисляется передаточное число редуктора. Сколько ступеней имеет этот редуктор?
3 ступени
2 ступени
6 ступеней
■ Как удельная погонная нагрузка на зуб вычисляется через нормальную силу?
Делением на суммарную длину контактных линий
Делением на длину зуба в продольном направлении
Делением на длину шага между соседними зубьями
■ Как вычисляется приведённый модуль упругости при контакте колёс из разных материалов?
По формуле (3)
По формуле (1)
По формуле (2)
Средний арифметический модуль
■ Какая величина в формуле Герца-Беляева учитывает нормальную силу, передаваемую в зацеплении?
Погонная нагрузка q
Радиус кривизны профиля зуба Рпр
Скорректированные допускаемые напряжения
Приведённый модуль упругости Епр
■ Как вычисляется приведённый радиус кривизны при контакте зубьев шестерни и колеса?
По формуле (2)
По формуле (1)
По формуле (3)
■ Как задаются допускаемые контактные напряжения при оценке контактной прочности в зубчатом зацеплении?
Допускаемые напряжения материала колеса с учётом термообработки корректируются в соответствии с числом циклов нагружения зуба каждого колеса
Принимаются допускаемые напряжения материала без учёта поверхностной закалки и упрочнения
Допускаемые напряжения материала наименьшего из колёс занижаются на 25% согласно статистике поломок зубчатых передач
■ С какой целью вычисляются эквивалентные числа зубьев и диаметры для конических колёс?
Д
ля
применения к ним методики расчёта
цилиндрических зубчатых колёс
Для коррекции окружного внешнего модуля (Mte), который изменяется по длине зуба
Для приведения всех геометрических параметров к среднему (эквивалентному) диаметру делительного конуса
Для обеспечения точного сопряжения углов (δ) делительных конусов
■ Как вычисляется приведённый радиус кривизны в случае применения формулы Герца-Беляева для расчёта червячной передачи?
По формуле (1)
По формуле (2)
По формуле (3)
■ Как формула Герца-Беляева адаптируется для расчёта червячных передач?
Приведённый радиус кривизны берётся равным радиусу кривизны зуба червячного колеса
Приведённый модуль упругости принимается равным модулю упругости бронзы, из которой изготовлен венец червячного колеса
Допускаемые напряжения занижаются в соответствии с тепловым расчётом червячной передачи
Погонная нагрузка условно распределяется по всей рабочей длине червяка
■ Какой расчёт вала выполняется по вращающему моменту?
Предварительный
Уточнённый
Проверочный
■ Какой диаметр вычисляется при этом расчёте?
Минимальный диаметр вала
Посадочный диаметр внутреннего кольца подшипника
Делительный диаметр шестерни
Внутренний диаметр резьбы болта
■ Какие исходные данные нужны для такого расчёта?
Эпюры всех моментов на валу
Точная форма вала со всеми концентраторами напряжений
Вращающие моменты на всех ступенях редуктора
■ Какой диаметр находят этим расчётом?
М
инимальный
диаметр вала с учётом кручения и изгиба
Делительный диаметр эквивалентного конического колеса
Посадочный диаметр наружного кольца подшипника по эквивалентной динамической нагрузке
Внутренний диаметр резьбы болта с учётом эквивалентного момента затяжки
■ Что вычисляется в этом расчёте?
С
уммарный
коэффициент запаса прочности вала с
учётом его точной формы
Частота вращения (об/мин) выходного вала двухступенчатого редуктора, у которого на одном валу преобладают нормальные, а на другом - касательные напряжения
Количество заклёпок, необходимое для установки в тонколистовой детали для обеспечения прочности как по напряжениям среза (касательным), так и по напряжениям смятия (нормальным)
■ На какой стадии проектирования выполняется этот расчёт?
Н а стадии разработки рабочего проекта, когда известна точная форма и все концентраторы напряжения вала
На стадии кинематического расчёта редуктора, когда необходимо оценить минимальные диаметры валов
На стадии эскизной компоновки, когда определяется длина вала и расстояние между подшипниками
■ Что вычисляется при помощи этой формулы?
Эквивалентная динамическая нагрузка в подшипнике
Мощность теплового потока, отводимого через оребрение редуктора
Контактное давление в зацеплении Новикова
■ Какой расчёт стандартной шпонки выполняется, как проектировочный: на срез или на смятие?
На смятие
На срез
Оба, т.к. и смятие и срез действуют одновременно
■ Какой параметр шлицов определяется из этого условия прочности при проектировочном расчёте?
Р
абочая
длина шлицов
Высота шлицов
Средний диаметр шлицов
Напряжения смятия
