Вопросы для самостоятельной подготовки к тестированию по курсу "Детали Машин и Основы Конструирования"
Тема 1 - Типы редукторов и механизмов

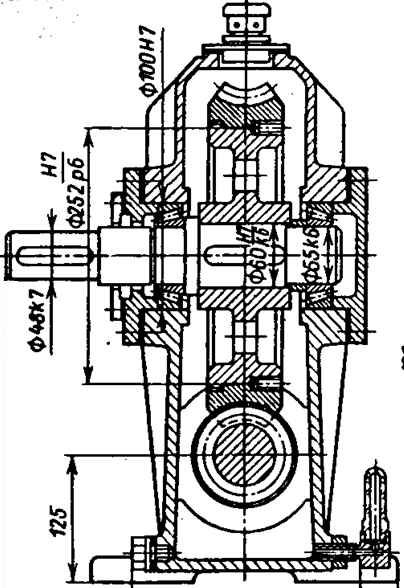

■ Какой механизм изображён на рисунке?
Двухступенчатый зубчатый цилиндрический косозубый редуктор
Двухступенчатый зубчатый цилиндрический редуктор
Двухступенчатый зубчатый цилиндрический мультипликатор
■ Какой механизм изображён на рисунке?
Двухступенчатый коническо-цилиндрический редуктор
Двухступенчатый цилиндрическо-конический редуктор
Одноступенчатый цилиндрический редуктор с дополнительной конической ступенью для отбора мощности
■ Какой механизм изображён на рисунке?
Двухступенчатый червячно-цилиндрический редуктор
Двухступенчатый цилиндрический редуктор
Двухступенчатый цилиндро-червячный мультипликатор
■ Какой механизм изображён на рисунке?
Двухступенчатый цилиндрический косозубый редуктор с разветвлённой первой ступенью
Двухступенчатый червячно-цилиндрический редуктор
Трёхступенчатый цилиндрический косозубый редуктор с разветвлённой первой ступенью
■ Какой механизм изображён на рисунке?
Конический одноступенчатый редуктор
Волновой редуктор с гибким коническим зубчатым колесом и гибким ведущим валом
Коническо-цилиндрический редуктор со снятым колесом второй ступени
■ Какой механизм изображён на чертеже?
Одноступенчатый цилиндрический редуктор с двумя выходными валами
Двухступенчатый цилиндрический косозубый редуктор
Одноступенчатый косозубый цилиндрический редуктор с промежуточным валом для отбора мощности на агрегаты
■ Какой механизм изображён на чертеже?
Трёхступенчатый коническо-цилиндрический редуктор
Четырёхступенчатый коническо-цилиндрический редуктор
Трёхступенчатый коническо-цилиндрический мультипликатор
Трёхступенчатый цилиндрическо-конический редуктор
■ Какой механизм показан на рисунке?
Одноступенчатый цилиндрический косозубый редуктор
Двухступенчатый цилиндрическо-звёздочный редуктор
Конический редуктор с косыми зубьями
■ Какой механизм показан на рисунке?
Трёхступенчатый коническо-цилиндрический редуктор
Трёхступенчатый цилиндрическо-конический редуктор
Двухступенчатый цилиндрический редуктор с дополнительной ведущей конической передачей
■ Какой механизм показан на рисунке?
Двухступенчатый цилиндрический соосный редуктор
Одноступенчатый цилиндрический косозубый редуктор с разветвлёнными передачами
Двухступенчатый цилиндрический косозубый редуктор с развёрнутой схемой
■ Какой механизм изображён на рисунке?
Двухступенчатый цилиндрический косозубый редуктор с разветвлённым средним валом
Трёхступенчатый цилиндрический косозубый редуктор с разветвлённой промежуточной ступенью
Цилиндрический косозубый редуктор с дополнительными боковыми шестернями для отбора вращающего момента на агрегаты
■ Какой механизм показан на рисунке?
Червячный редуктор с нижним расположением червяка
Червячный редуктор с верхним расположением червяка
Конический редуктор с нижним расположением шестерни
Конический редуктор с верхним расположением шестерни
■ Какой механизм изображён на рисунке?
Двухступенчатый соосный прямозубый редуктор
Двухступенчатый червячно-цилиндрический редуктор
Двухступенчатый коническо-цилиндрический редуктор
■ Какой механизм изображён на чертеже?
МУВП
Волновой редуктор
Болтовое соединение нефтяных трубопроводов
Планетарный редуктор
Сцепление двигателя внутреннего сгорания
■ Какой механизм изображён на данном чертеже?
Двухступенчатый червячный редуктор
Цилиндро-червячный двухступенчатый редуктор
Двухступенчатый червячный мультипликатор
■ Какой механизм изображён на рисунке?
Планетарный редуктор
Волновой редуктор
Зубчатая муфта
■ Какой механизм показан на рисунке?
Двухступенчатый цилиндрический косозубый редуктор развёрнутой схемы
Двухступенчатый соосный цилиндрический косозубый редуктор
Двухступенчатый планетарный редуктор с косозубыми сателлитами
