5 Проектирование производственного подразделения
5.1 Разработка электротехнического участка
5.1.1 Выбор технологического оборудования, разработка компоновочного решения, производственного процесса электротехнического участка
Электротехнический участок предназначен для ремонта и испытания агрегатов и приборов электрооборудования – генераторов, стартеров, а так же для комплектования проводки.
Технологическая планировка производственного участка представляет собой план расстановки технологического оборудования, производственного инвентаря и прочего оборудования и является технической документацией проекта, по которой расставляется и монтируется оборудование. К технологическому оборудованию относятся стационарные и переносные станки, стенды, приборы, приспособления и производственный инвентарь (верстаки, стеллажи, столы, шкафы). Расстановка оборудования на участке должна соответствовать технологическому процессу, требованиям техники безопасности и научной организации труда. Оборудование должно располагаться так, чтобы перемещения рабочего при выполнении работы в соответствии с технологическим процессом были минимальными.
По результатам проектного расчёта площадь электротехнического участка равна 24 м2. По результатам технологического расчета количество технологически необходимых рабочих в электротехническом участке составило 2 человека.
Оборудование на электротехническом участке подбирают согласно требованиям технологии, количество оборудования определяется согласно результатам технологического расчета.
Планировка участка представляет собой план расстановки технологического оборудования. Оборудование и инвентарь располагаем так, чтобы перемещения рабочих при выполнении работ в соответствии с технологическим процессом были минимальными. Планировочный чертеж зоны выполняем в масштабе 1:15 с указанием стен, дверных проемов и расположенных рядом помещении. На чертеже с помощью условных обозначений наносим оборудование участка, указываем расстояние между оборудованием с привязкой к элементам здания (стенам, колоннам). Условно показываем также потребителей электроэнергии. Со стороны расположения органов управления оборудованием обозначаем рабочие места. На планировочном чертеже зоны расшифровываем все принятые условные обозначения.
Ведомость технологического оборудования приведена в таблице 5.1.
|
Рисунок 5.1 – Электротехнический участок |
Таблица 5.1 - Ведомость технологического оборудования
Номер на плане |
Наименование оборудование |
Тип, модель |
Габаритные размеры, мм |
Количество, шт. |
Площадь оборудования, м2 |
Мощность, кВт |
|
Единицы |
Суммарная |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
Пожарный уголок |
- |
850х300 |
1 |
0,255 |
0,255 |
- |
2 |
Шкаф для хранения инструмента и приспособлений |
ПИ 62 |
800х400 |
2 |
0,32 |
0,64 |
- |
3 |
Стенд для проверки снятого с автомобиля электрооборудования |
Э-242 |
950х800 |
1 |
0,76 |
0,76 |
2,0 |
Окончание таблицы 5.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
4 |
Станок для проточки коллекторов генераторов и стартеров |
Р-105 |
800х600 |
1 |
0,48 |
0,48 |
0,4 |
5 |
Стол для мойки и дефектовки деталей |
- |
1000х800 |
1 |
0,8 |
0,8 |
- |
6 |
Стеллаж для деталей |
ПИ 32 |
1400х450 |
2 |
0,63 |
1,26 |
- |
7 |
Прибор для проверки якорей |
Э-236 |
290х180 |
2 |
0,05 |
0,1 |
- |
8 |
Верстак слесарный |
ВС-2 |
1400х800 |
2 |
1,12 |
2,24 |
- |
9 |
Тиски слесарные |
Т-1 |
420х250 |
2 |
0,11 |
0,22 |
- |
10 |
Ларь для обтирочных материалов |
- |
1000х500 |
1 |
0,5 |
0,5 |
- |
11 |
Ларь для отходов |
- |
500х500 |
1 |
0,25 |
0,25 |
- |

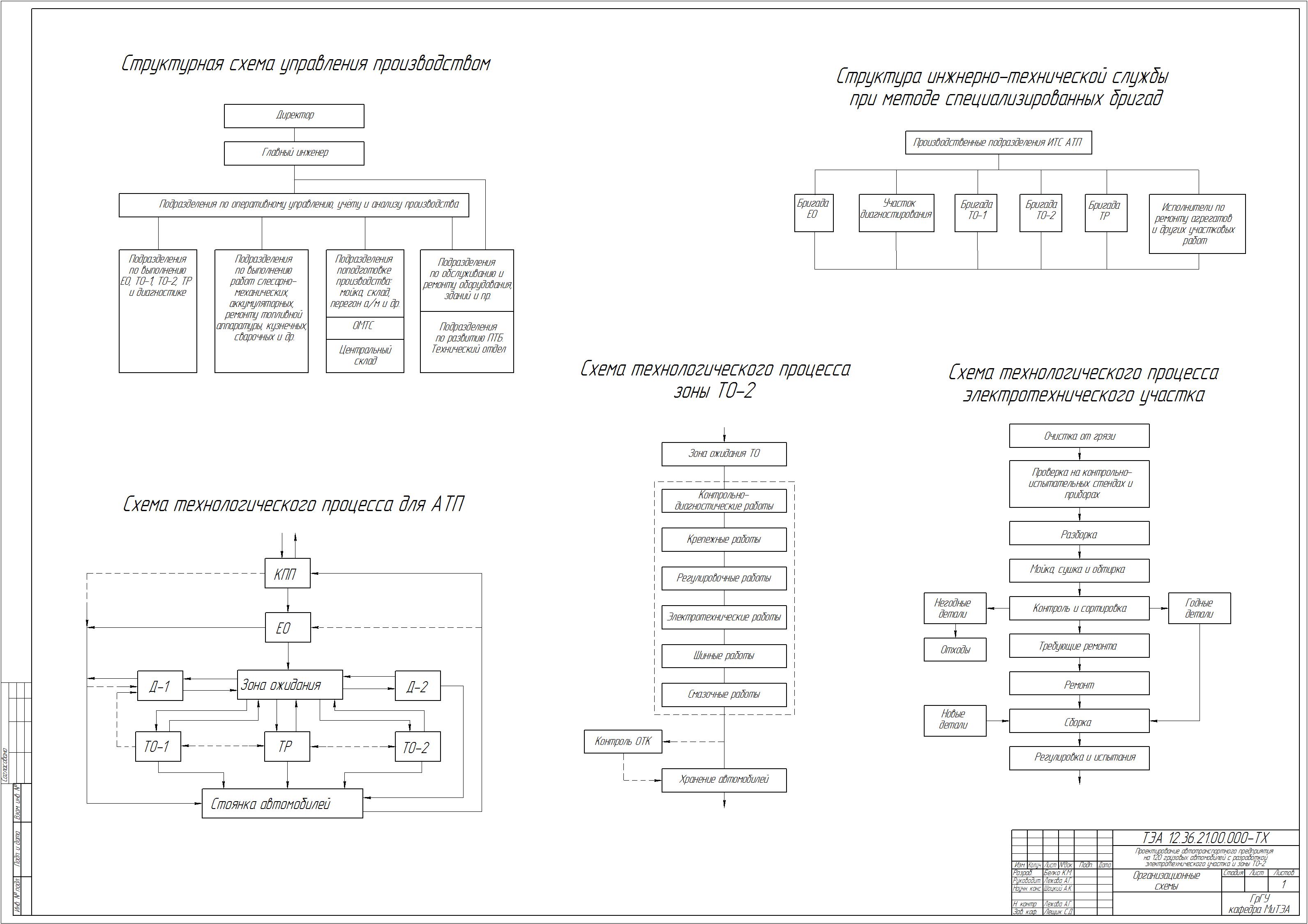

Схема технологического процесса электротехнического участка представлена на рисунке 5.2.
Рисунок 5.2 – Схема технологического процесса электротехнического участка
