3. Объемно-планировочное решение.
Проектируемое здание в плане представляет собой прямоугольную форму с размерами в осях: А–Е (30 м), 1–14 (72 м). Здание панельное, одноэтажное, 2-х пролетное, с шагом колонн – 6 м. Имеет вторую степень долговечности и вторую степень огнестойкости. Класс здания – 2.
Конструктивная схема здания каркасная, с продольными рядами несущих колонн.
Высота этажа – 9,5 м.
Отметка головки крана – 8,6м.
Экспликация помещений и технико-экономические показатели здания
приведены в графической части на листе 1. В здании предусмотрено санитарно-техническое оборудование, электрифицировано и телефонизировано.
Пути эвакуации: коридоры, двери, ворота.
4. Расчетная часть
4.1 Теплотехнический расчет вертикальной ограждающей конструкции
Исходные данные:
г. Днепропетровск – II климатическая зона.
Расчетная температура внутреннего воздуха tв = 180 С, расчетное значение относительной влажности в = 55%, что соответствует нормальному влажностному режиму помещений и условиям эксплуатации – Б.
Расчетная температура наружного воздуха tн = -200 С.
В качестве вертикальной ограждающей конструкции принимаем двухслойную стеновую панель из ячеистого бетона, имеющую с внутренней стороны защитный слой тяжелого бетона толщиной 50 мм, а с наружной стороны фактурный слой из цементно-песчаного раствора толщиной 10 мм.

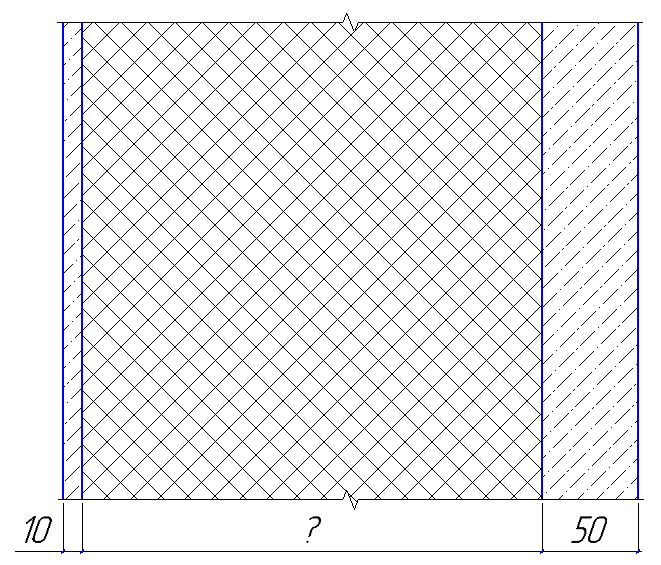

Расчетная схема:
Коэффициенты теплопередачи:
в = 8,7 Вт/м2*К
н = 23 Вт/м2*К
Коэффициенты теплопроводности и теплоусвоения материалов
1 = 0,81 Вт/м*К S1 = 9,76 Вт/м2*К
2 = 0,16 Вт/м*К S2 = 2,48 Вт/м2*К
3 = 1,86 Вт/м*К S3 = 17,98 Вт/м2*К
Порядок расчета:
Минимально допустимое сопротивление теплопередачи в непрозрачной ограждающей конструкции при тепловой инерции D 1,5
Rq min = 1,3 м2*К/Вт
Толщина конструктивно-утепляющего слоя
= =
( 1.3 – 0.114 – 0.012 – 0.026 – 0.043 ) * 0.16 = 1.105 * 0.16 = 0.226
= 0.01 + 0.226 + 0.05 = 0.286 м
С учетом унификации размеров принимаем толщину стеновой панели 300 мм
Значение тепловой инерции составит
D =
D = =
= 0.012*9.76 + 1.125*2.48 + 0.026*17.88 = 0.11 + 2.79 + 0.46 = 3.36
Полученное значение соответствует D 1.5
Приведенное сопротивление теплопередачи ограждающей конструкции
=
= = 0.114 + 0.012 + 1.125 + 0.026 + +0.043 = 1.32 м2 *К / Вт
Определение точки росы
т.р. = 20,1 – ( 5,75 – 0,00206*ев )2
ев = 0,01* в*Ев
Ев = 477 + 133,3*(1 + 0,14*tв)2
Ев = 477+133,3*(1+0,14*18)2 = 2128,58
ев = 0,01*55*2128 = 1170
т.р. = 20,1 – ( 5,75 – 0,00206*1170)2 = 8,9оС
4.2 Теплотехнический расчет горизонтальной ограждающей конструкции
Исходные данные
г. Днепропетровск – II климатическая зона.
Расчетная температура внутреннего воздуха tв = 180 С, расчетное значение относительной влажности в = 55%, что соответствует нормальному влажностному режиму помещений и условиям эксплуатации – Б.
Расчетная температура наружного воздуха tн = -200 С.
Расчетная схема
Гидроизоляционный рулонный ковер из 3-х слоев рубероида – 15мм
Выравнивающая стяжка из цементно-песчаного раствора – 20 мм
Утеплитель из плитного ячеистого бетона = 400 кг / м3
Пароизоляция из пергамина – 5 мм
Железобетонная плита покрытия – 30 мм
Коэффициент теплопередачи
в = 8,7 Вт/м2*К
н = 23 Вт/м2*К
Коэффициенты теплопроводности и теплоусвоения материалов
1 = 0,17 Вт / м*К S1 = 3,53 Вт / м2*К
2 = 0,81 Вт / м*К S2 = 9,76 Вт / м2*К
3 = 0,074 Вт / м*К S3 = 1,08 Вт / м2*К
4 = 0,17 Вт / м*К S4 = 3,53 Вт / м2*К
5 = 2,04 Вт / м*К S5 = 18,95 Вт / м2*К
Порядок расчета
Минимально допустимое сопротивление теплопередачи в непрозрачной ограждающей конструкции при тепловой инерции D 1,5
Rq min = 1,3 м2*К/Вт
Толщина конструктивно-утепляющего слоя
=
= ( 1.3 – 0.114 – 0.088 – 0.024 – 0.029 – 0.014 – 0.043 )*0.074 =
= 0.988*0.074 = 0.073 м
С учетом унификации размеров принимаем толщину утеплителя 140 мм
Значение тепловой инерции составит
D =
D = 0.3 + 0.24 + 1.16 + 0.1 + 0.27 = 2.07
Полученное значение соответствует D 1.5
Приведенное сопротивление теплопередачи ограждающей конструкции
=
= 0.114 + 0.088 + 0.024 + 1.081 + 0.029 + 0.014 + 0.043 = 1.393 м2*К / Вт
