7.Сегмента адресація.

Сегментная адресация памяти — схема логической адресации памяти компьютера в архитектуре x86. Линейный адрес конкретной ячейки памяти, который в некоторых режимах работы процессора будет совпадать с физическим адресом, делится на две части: сегмент и смещение. Сегментом называется условно выделенная область адресного пространства определённого размера, а смещением — адрес ячейки памяти относительно начала сегмента. Базой сегмента называется линейный адрес (адрес относительно всего объёма памяти), который указывает на начало сегмента в адресном пространстве. В результате получается сегментный (логический) адрес, который соответствует линейному адресу база сегмента+смещение и который выставляется процессором на шину адреса.

Селектором называется число (в x86 — 16-битное), однозначно определяющее сегмент. Селектор загружается в сегментные регистры.

В реальном и защищённом режимах x86-процессора функционирование сегментной адресации отличается.

8. Опосередкована адресація з масштабуванням

Косвенная адресация с масштабированием

Этот метод адресации полностью идентичен предыдущему, за исключением того, что с его помощью можно прочитать элемент массива слов, двойных слов или учетверенных слов, просто поместив номер элемента в регистр:

mov ax,[esi*2]+2

Множитель, который может быть равен 1, 2, 4 или 8, соответствует размеру элемента массива — байту, слову, двойному слову, учетверенному слову соответственно. Из регистров в этом варианте адресации можно использовать только EAX, EBX, ECX, EDX, ESI, EDI, EBP, ESP, но не SI, DI, BP или SP, которые можно было использовать в предыдущих вариантах.

9.Адресація по базі з сувом.

При адресации со смещением исполнительный адрес формируется в результате суммирования содержимого адресного поля команды с содержимым одного или нескольких регистров процессора:

Адресация со смещением предполагает, что адресная часть команды включает в себя как минимум одно поле (Ак). В нем содержится константа, смысл которой в разных вариантах адресации со смещением может меняться. Константа может пред­ставлять собой некий базовый адрес, к которому добавляется хранящееся в регистре смещение. Допустим и прямо противоположный подход: базовый адрес находится в регистре процессора, а в поле Ак указывается смещение относительно этого адре­са. В некоторых процессорах для реализации определенных вариантов адреса­ции со смещением предусмотрены специальные регистры, например базовый или индексный. Использование таких регистров предполагается по умолчанию, поэтому адресная часть команды содержит только поле Ак. Если же составля­ющая адреса может располагаться в произвольном регистре общего назначения, то для указания конкретного регистра в команду включается дополнительное поле R (при составлении адреса более чем из двух составляющих в команде будет несколь­ко таких полей). Еще одно поле R может появиться в командах, где смещение пе­ред вычислением исполнительного адреса умножается на масштабный коэффи­циент. Такой коэффициент заносится в один из РОН, на который и указывает это дополнительное поле. В наиболее общем случае адресация со смещением подразу­мевает наличие двух адресных полей: Ак и R.

В рамках адресации со смещением имеется еще один вариант, при котором ис­полнительный адрес вычисляется не суммированием, а конкатенацией (присо­единением) составляющих адреса. Здесь одна составляющая представляет собой старшую часть исполнительного адреса, а вторая — младшую.

Ниже рассматриваются основные способы адресации со смещением, каждый из которых, впрочем, имеет собственное название.

Относительная адресация

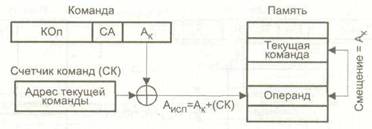

При относительной адресации (ОА) для получения исполнительного адреса опе­ранда содержимое подполя Ак команды складывается с содержимым счетчика команд:

Таким образом, адресный код в команде представляет собой сме­щение относительно адреса текущей команды. Следует отметить, что в момент вычисления исполнительного адреса операнда в счетчике команд может уже быть сформирован адрес следующей команды, что нужно учитывать при выборе вели­чины смещения. Обычно подполе Ак трактуется как двоичное число в дополни­тельном коде.

Адресация относительно счетчика команд базируется на свойстве локальнос­ти, выражающемся в том, что большая часть обращений происходит к ячейкам, расположенным в непосредственной близости от выполняемой команды. Это по­зволяет сэкономить на длине адресной части команды, поскольку разрядность подполя Ак может быть небольшой. Главное достоинство данного способа адресации состоит в том, что он делает программу перемещаемой в памяти: независимо от текущего расположения программы в адресном пространстве взаимное положе­ние команды и операнда остается неизменным, поэтому адресация операнда оста­ется корректной.
