Рациональные диаметры долота, убт и бурильных труб, мм
Долото |
УБТ |
Бурильная труба |
140 145, 151 162, 172 190 214 243 269 295 320 346 370 |
95; 108 108;120 108;120; 133 146 178 178 203 203 203, 254 203, 273 203, 299 |
89 102 114 127 127 168 168 168 168 168 168 |
Пример 6.1. Геологические и физико-механические данные (Т и А) возьмем из табл. 1.14, а также воспользуемся формулами (6.1), (6.2), (6.5) и (6.6).
Из табл. 1.14 видно, что геологический разрез скважины представлен пятью пачками пород:I пачка (0 - 280 м) бурится долотами 490С-ЦВ и 349,2С-ЦВ бурильными трубами диаметром 140 мм; II пачка (280-1120 м) – долотами 244,5МСЗ-ГНУ и бурильными трубами диаметром 140 мм; III пачка (1120-1550 м) - долотами 244,5Т-ЦВ и бурильными трубами диаметром 140 мм; IV пачка (1550-2730 м) - долотами 244,5МСЗ-ГНУ и бурильными трубами диаметром 140 мм и V пачка (2730-3460 м) – долотами 151Т-ЦВ бурильными трубами диаметром 89 мм. Значения рш выбираем из табл. 1.1, а исходные данные для расчета Fк и Рд берем из табл. 6.1. Выбираем среднее значение = 1. Все эти данные сведем в табл. 6.9.
Таблица 6.9
Номер пачки |
Тип долота |
η |
δ, 10-3 м |
рш, МПа |
I
II III IV V |
490С-ЦВ 349,2С-ЦВ 244,5 МСЗ-ГНУ 244,5 Т-ЦВ 244,5 МСЗ-ГНУ 151 Т-ЦВ |
1,21 1,28 1,20 1,20 1,20 1,33 |
1,0 1,50 1,25 1,25 1,25 1,00 |
1000
1500 4000 1500 5000 |

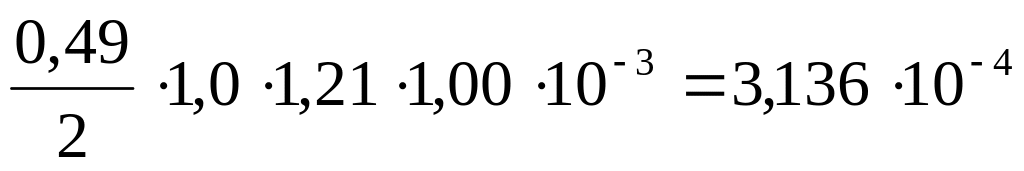

Р е ш е н и е. I пачка. Fк = м2. Рд = 1,0 · 1000 · 3,136 · ∙10-4 = 0,31 МН; Руд по рис. 6.1 равна 0,007 МН/см; n = мин-1; η 1 из формулы (6.6) равно 1,1 для пород средней крепости; скорость восходящего потока в.п = 1 м/с; расход Q = =1,1·0,785(0,492 – 0,142) ·1 = 0,204 м3/с 200 дм3/с.

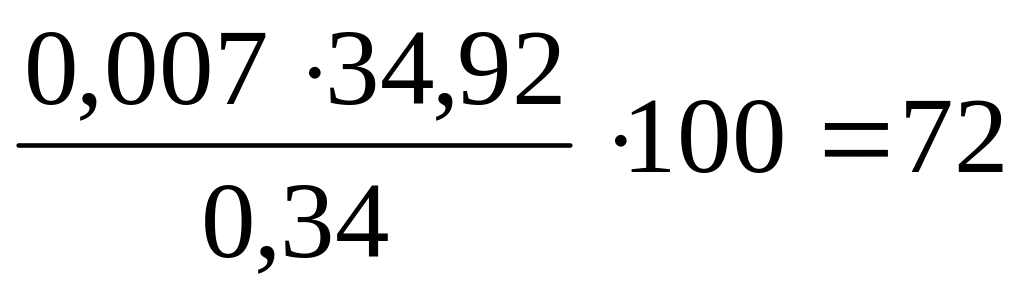

Это решение для долота 490С-ЦВ. Для долота 349,2С-ЦВ данные расчета будут следующими: Fк = м2; Рд = 1·1000·3,35·10-4 = 0,34 МН; Руд = 0,007 МН/см; 1 = 1,1; в.п = 1 м/с; n = мин-1; Q = 1,1·0,785(0,34922 – 0,142)·1 = 0,086 м3/с = 86 дм3/с.

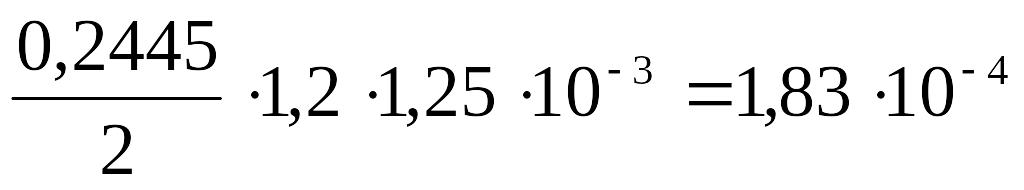

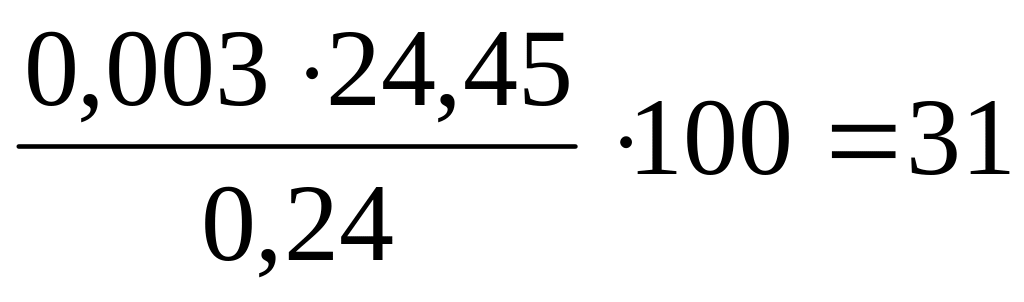

II пачка. Fк = м2; Рд = 1500·1,83·10-4 = 0,3 МН. Но так как для долота 244,5МСЗ-ГНУ, согласно данным табл.1.5, Рмах.доп = 0,24 МН, то для дальнейшего расчета будем брать эту нагрузку. Руд = 0,003 МН/см, тогда n = мин-1; 1 = =1,25; в.п = 1,4 м/с; Q = 1,25 · 0,785(0,24452 – 0,142) · 1,4 = 0,055 м3/с = 55 дм3/с.
III пачка. Fк = м2; Рд = 4000·1,83·10-4 = 0,73 МН. Но для долота 244,5Т-ЦВ максимально допустимая нагрузка равна 0,32 МН, поэтому в расчете будем пользоваться этой нагрузкой. Руд = 0,0085 МН/см; n = мин-1; 1 = 1,55; в.п = 1,4 м/с; Q = 1,15·0,785(0,24452 – 0,142)·1= 0,036 м3/с = 36 дм3/с.

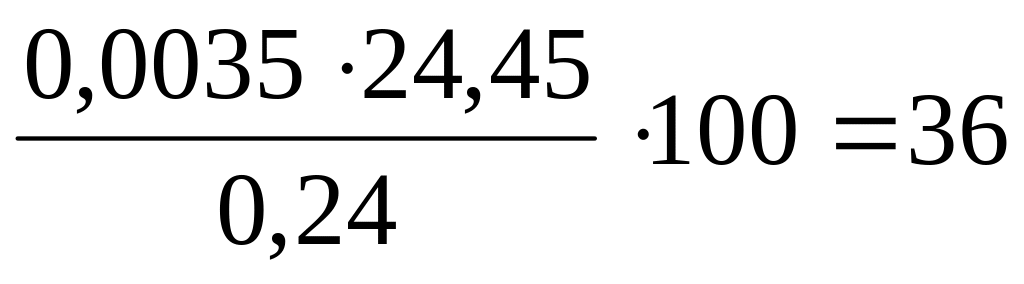

IV пачка. Fк = м2; Рд = 1500·1,83·10-4 = 0,3 МН. Но для долота 244,5МСЗ-ГНУ максимально допустимая нагрузка равна 0,24 МН, поэтому в расчете выбираем эту нагрузку. Руд = 0,0085 МН/см; n = мин-1, 1 = 1,55; в.п = 1,4 м/с; Q = 1,25·0,785(0,24452 – 0,142)·1,4 = 0,055 м3/с = 55 дм3/с.
Таблица 6.10
Номер пачки пород |
Тип долота |
Fк, м2 |
Pд, МН |
Pmax, МН |
Pmax.уд., МН/см |
n, мин-1 |
dб.т., м |
Q, дм3/с |
1
2 3 4 5 |
490С-ЦВ 349,2С-ЦВ 244,5МСЗ-ГНУ 244,5Т-ЦВ 244,5МСЗ-ГНУ 151Т-ЦВ |
3,136·10-4 3,350·10-4 1,83·10-4 1,83·10-4 1,83·10-4 1,00·10-4 |
0,31 0,34 0,24 0,32 0,24 0,16 |
0,50 0,45 0,24 0,32 0,24 0,16 |
0,007 0,007 0,003 0,0085 0,0035 0,009 |
111 72 31 65 36 85 |
0,14 0,14 0,14 0,14 0,14 0,089 |
200 86 55 36 55 17 |
V пачка. Fк = м2; Рд = 5000·1,83·10-4 = 0,66 МН. Для долота 151Т-ЦВ максимально допустимая нагрузка 0,16 МН. Используем это значение нагрузки в расчете. Руд = 0,009 МН/см; n = мин-1; 1 = 1,15; в.п = 1 м/с; Q = 1,15·0,785(0,1512 –0,0892)·1,00 = 0,017 м3/с = 17 дм3/с.
Все эти данные сведем в табл. 6.10.
