Основные параметры вертлюгов
Параметры |
БУ-75 |
ШВ-14-160М |
УВ-250 |
УВ-320 |
УВ-450 |
Статическая грузопо-дъемность, МН Диаметр проходного отверстия в стволе, мм Максимально допусти-мое давление бурового раствора в стволе, МПа Максимальная частота вращения, мин-1 Габариты, мм: высота с переводником ширина по оси пальцев штропа Масса, т |
1,0
100
15
170
- -
- |
1,6
100
20
250
3040 1016
2,100 |
2,5
75
25
200
2850 1090
2,300 |
3,2
75
32
200
3000 1200
2,980 |
4,5
75
40
150
3270 1320
3,815 |
Комплектность основных технических средств циркуляционных систем буровых установок приведена в табл. 4.13.
Противовыбросовое оборудование устья скважины выбирается исходя из следующих условий
рпрв>(ру)max, (4.8)
dп.о(прв) > D,
где рпрв – рабочее давление превенторов (табл. 4.14); (ру)max – максимально ожидаемое давление на устье скважины при газонефтеводопроявлении; dп.о(прв) – диаметр проходного отверстия в превенторе; D – диаметр долота, в котором предстоит бурить ствол скважины после установки этого оборудования, с учетом наибольшего наружного диаметра обсадной колонны, которой нужно крепить пробуренный интервал.
ГОСТ 13862-80 предусматривает четыре типовых схемы оборудования устья скважин с числом плашечных превенторов от одного до четырех при бурении на суше.

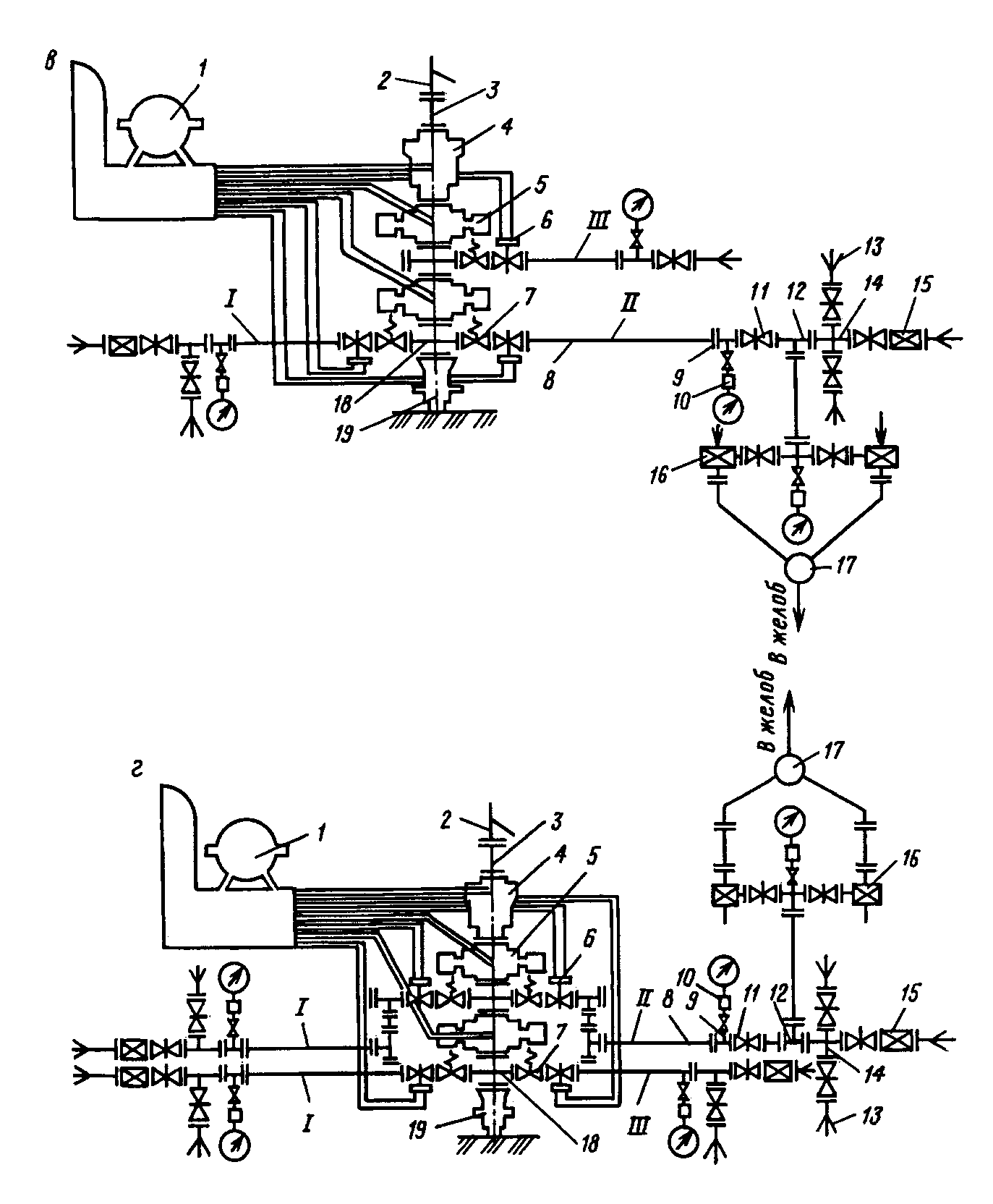

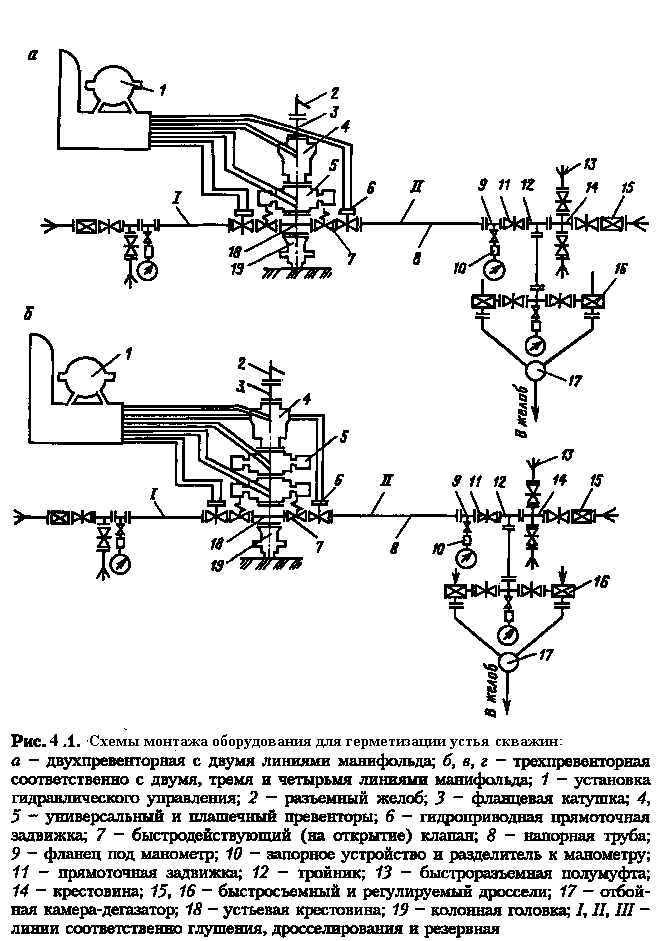

В зависимости от ожидаемой интенсивности нефтегазопроявлений в скважине рекомендуются схемы монтажа оборудования для герметизации устья скважины, представленные на рис. 4.1.
В морских скважинах с устьем на дне моря устанавливают три плашечных превентора, а иногда и четыре, а над ними универсальный превентор. В морских установках монтируют иногда два универсальных превентора, при бурении под давлением над этим превентором располагают вращающийся превентор.
Таблица 4.13
Комплектность основных технических средств циркуляционных систем буровых установок
Оборудование
|
БУ-50БрД БУ-80БрД БУ-80БрЭ |
Уралмаш 3000БД, 3000БЭ; БУ-125БрД, БУ-125БрЭ; Уралмаш 4000ДГУ, 4000ЭУ |
Уралмаш 3Д-76 4Э-76; Уралмаш 5000ДГУ, 5000ЭУ |
Блок приготовления буровых растворов: БПР-40 БПР-70 Емкость с полезным объемом, м3: 30 40 50 Перемешиватели: 4УПГ ПЛ1, ПЛ2 Вибросито ВС-1 Пескоотделители Илоотделители Дегазатор Емкость с перемешива-телем для приготовления химреагентов Блок хранения химреа- гентов БХР с дозатором |
- -
3 - -
6 5 1 1 1 1 -
1 |
2 1
5 4 -
10 7 2 1 1 1 1
1 |
4 2
6 6 5
12 9 2 1 1 1 1
1 |
Таблица 4.14
