2 Методика расчетов систем распределения информации. Основы теории телетрафика
2.1 Общее положение
В теории телетрафика рассматриваются вопросы распределения информации и методы оценки функционирование функционирования систем распределения информации.
В ТРИ решаются задачи:
Анализа
p = f(S,П,T,D)
где: S – структура системы;
П – поток требований;
Т – время обслуживания;
D – дисциплина обслуживания;
р – качество обслуживания.
Задача синтеза
S = f(р,П,T,D)
3. Задача оптимизации
S = f(р,П,T,D,Ц), где: Ц – цена
Задачи исследования
S,П,T,Y, где: Y – нагрузка
Задачи нормирования
Р – установление нормы.
Будем рассматривать 1 и 2
Историю ТРИ рассмотреть самостоятельно по [2]/

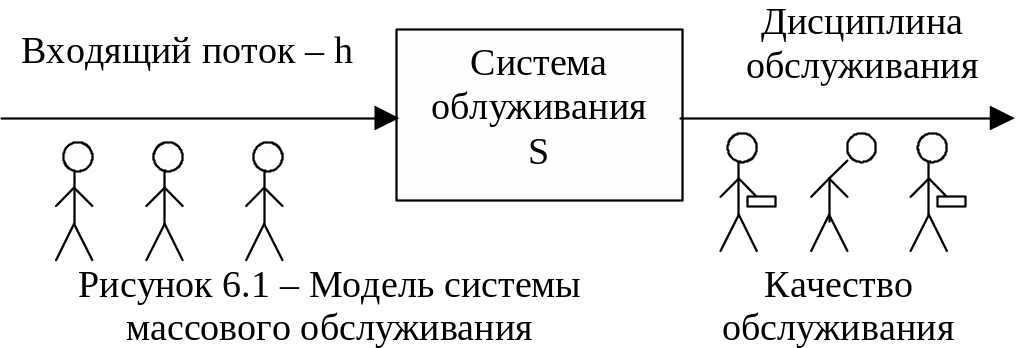

2.2 Математическая модель процесса
обслуживания в ТРИ включая 5 основных моментов перечисленных выше.
2.3 Математический аппарат
теория вероятностей;
комбинаторика;
математическая статистика.
2.4 Модели систем распределения информации
Теория телетрафика оперирует не с самими системами распределения информации, а с их математическими моделями. Для полного описания СРИ необходимо указать вероятностные процессы, описывающие входящий поток требований, структуру системы, дисциплину обслуживания, время обслуживания. В соответствие с этим математическая модель содержит следующие элементы:
1. Входящий поток требований на обслуживание (трафик).
2 Структуру системы распределения информации.
3. Дисциплина обслуживания потока требований – характеризующая взаимодействие потока требований с системой распределения информации. В тт дисциплины обслуживания описываются:
– способом обслуживания требований;
– порядком обслуживания требований;
– режимами поиска путей соединений;
– законами времени обслуживания;
– наличием преимуществ (приоритетов;
– наличием ограничений;
– законами распределения вероятностей выхода из строя элементов СРИ.
В общем случае входящий поток требований на обслуживание описывается функцией распределения вероятностей интервалов времени между соседними требованиями A(z):
A(z) = P(≤z)
Где P(≤z) – вероятность, что время между последовательными требованиями ≤z.
Если интервалы времени между последовательными требованиями есть независимыми и одинаково распределенными случайными величинами, то входящий поток требований образует стационарный процесс восстановления. Это есть признаком неизменности во времени вероятностных характеристик случайных процессов, что в большинстве случаев хорошо отражает реальные процессы в СМО за небольшие промежутки времени. Таким образом , функция распределения интервалов A(z) есть достаточной для описания потоков требований.
Время, на протяжении которого требование находится на обслуживании, описывается функцией распределения вероятностей длительности обслуживания В(х):
В(х) = P(≤х),
Где P(≤х) – вероятность того, что время обслуживания ≤х.
Для описывания интервалов времени между последовательными требованиями или длительности обслуживания используются разные законы. Чаще из них используются распределения, приведенные ниже и обозначены определенными буквами:
– М – экспоненциальный (М – Марковская модель);
– Н – гиперэкспоненциальный (Hyper exponential);
D – детерминированный (Determined); -
U – равномерный (Uniform);
Е – распределение Эрланга;
G – любой или обобщенный (General).
Дисциплина обслуживания потока требований определяет правила обслуживания и их судьбу при поступлении в систему обслуживания. Различают следующие типы СМО, определяемые способом обслуживания требований:
Системы с потерями.
Системы с очередями. Требования становятся в очередь при занятости системы обслуживания. Выборки из очереди могут быть следующие:
FF (FIFO – first in first out) – первым пришел первым обслужился (вышел);
LF (LIFO – last in first out) последним пришел первым обслужился (вышел);
SR (SIRO – service in random order) случайная выборка из очереди.
Комбинированные системы с потерями и очередями
Приоритетные системы. Обслуживаются в первую очередь требования, имеющие высший приоритет. Приоритеты есть разные: абсолютный, абсолютный с дообслуживанием, абсолютный с обслуживанием заново, относительный приоритет, когда требование становится первой в очереди и отсутствуют прерывания.
Основные характеристики, представляющие структуру СРИ:
– количество обслуживающих устройств (линий, каналов, портов…);
– количество мест ожидания или максимальная длина очереди;
– доступность – способ включения обслуживающих устройств, при котором каждому требованию доступны все или часть обслуживающих устройств из общего количества. Отсюда ситемы могут быть полнодоступными или неполнодоступными;
– взаимные соединения – способ включения обслуживающих устройств, при котором каждое требование может обслуживаться одним или несколькими устройствами.
Для сжатого записывания исследуемой системы Д Кендалом предложено специальное условное обозначение базовой модели, в котором из всех приведенных параметров математической модели СРИ представлено четыре элемента: A/B/m/r.
Элемент А характеризует поток требований из приведенных выше распределений.
Элемент В характеризует закон распределения времени обслуживания.
Элемент m характеризует количество обслуживающих устройств.
Элемент r характеризует количество мест ожидания.
Например, Запись V/D/120/r = ∞ означает, что СМО обслуживает простейший поток требований с помощью 120 устройствами, где каждое требование обслуживается с одинаковым временем D и с числом мест ожидания равным бесконечности.
