9 Особенности построения мультисервисных сетей
9.1 Архитектура сети доступа. Особенности построения мультисервисных сетей доступа
Сеть абонентского доступа (Access Network – AN) это совокупность технических средств между оконечными абонентскими устройствами, установленными в помещении пользователя, и тем коммутационным оборудованием, в план нумерации (или адресации) которого входят подключаемые к телекоммуникационной системе терминалы.
Предпосылки развития мультисервисной сетей доступа
Формирование платежеспособного спроса на услуги "triple-play services", обмен информацией в трех видах: речь, данные и видео
• рост пропускной способности трактов обмена информацией; (развитие системы телевидения высокой четкости, повышение скорости обмена данными в Интернете для предоставления информационных услуг и новых видов игровых приложений.
• рост требований пользователей к показателям качества обслуживания;
• снижение затрат, необходимых для создания и дальнейшего развития всех элементов инфокоммуникационной системы.

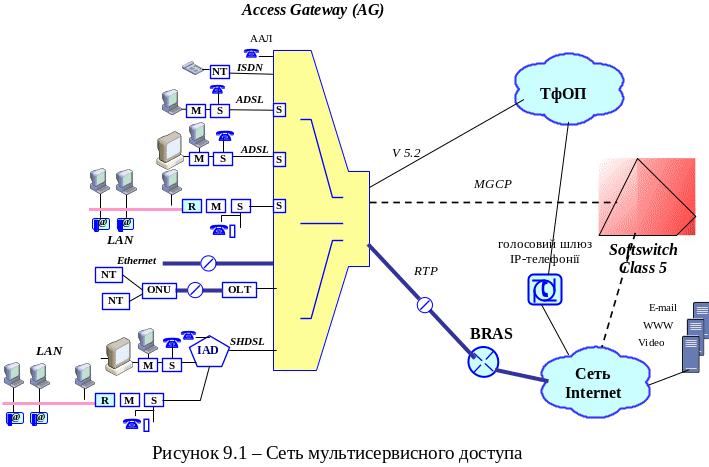

Перспективная сеть мультисервисного доступа должна удовлетворять трем основным видам услуг мультисервисной сети Triple Play Service:
Передача речи (телефония);
Передача данных (Интернет, факс, электронная почта);
Передача видеоизображений (телевидение, виеоконференции, видео по запросу), рис. 9.1.
9.2 Технологии доступа

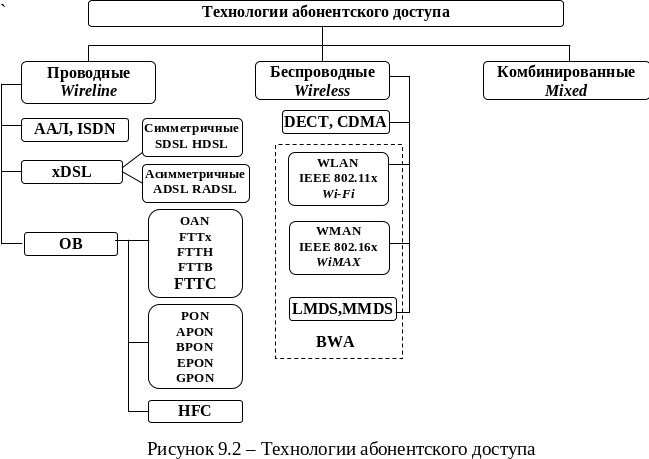

Разработано множество новых технологий, которые можно классифицировать делением технологий по трем основным направлениям:
xDSL;
оптоволокно,
абонентский радиодоступ
ААЛ – Аналоговая абонентская линия
ISDN – Integration Services Digital Network – Цифровая сеть с интеграцией служб
DSL –Digital Subscriber Line – Цифровая абонентская линия
ADSL – Asymmetric DSL – Ассиметричная ЦАЛ
HDSL – Hight-bit-rate DSL
SDSL – Symmetric DSL – Симметричная ЦАЛ
RADSL –
OB – Оптоволоконная линия
OAN – Optical Access Network – Оптическая сеть доступа
FTTx – Fiber To The х – Оптический кабель до х
FTTH – Fiber To The Home – оптоволокно к помещению
FTTB – Fiber To The Building – оптоволокно к зданию
FTTC (Fiber To The Cabinet) – оптоволокно к распределительному шкафу
PON (Passive Optical Network) – пассивна оптическая сеть
APON – ATM PON
BPON – Broadband Passive Optical Network – широкополосная пассивная оптическая сеть
EPON – Ethernet PON
GPON – Gigabit Passive Optical Network – Passive Optical Network– Пассивная оптическая сеть с возможной пропускной способностью до 2,5 Гбит/с
HFC – Hybrid Fiber Coaxial – Гибридная оптоволоконно-коаксиальная система
DECT (Digital European (Enhanced) Cordless Telecommunications) – цифровая европейская система беспроводной электросвязи
CDMA – Code Division Multiple Access – множественный доступ с кодовым разделением каналов
WLAN – Wireless Local Area Network – Беспроводная локальная сеть
Wi-Fi –Wireless Fidelity – Стандарт беспроводной связи
WMAH – Wireless Metropolitan Area Network
WiMAX – Worldwide Interoperability for Microwave Access/ Международное взаимодействие по микроволновому доступу
LMDS – Local Multipoint Distribution Service – Служба локального многоточечного распределения
MMDS – Multichannel Multipoint Distribution Service – Служба многоканального многоточечного распределения
BWA – Broadband Wireless Access – Широкополосный радиодоступ
