9.3 Оптоволокно в сети абонентского доступа

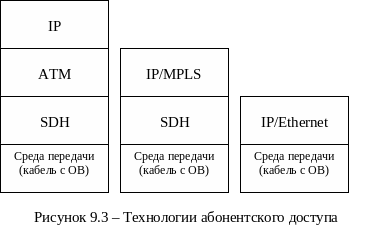

Первое решение, которое можно назвать классическим. Кабели с ОВ уплотняются цифровыми системами передачи семейства SDH. В результате создается привычная транспортная сеть. Для телефонной связи этого достаточно; сеть SDH имеет стандартные стыки с любыми цифровыми АТС. Для поддержки других (нетелефонных) видов услуг с гарантированными качественными показателями используется технология ATM – асинхронного режима переноса информации. IP-пакеты передаются по сети, которую образуют коммутаторы ATM. Такая "связка" технологий позволяет предоставлять практически все виды услуг с гарантированными качественными показателями, но стоимость реализации подобной сети доступа становится очень высокой.
Второе решение построения сети доступа без использования технологии ATM. Задача поддержки заданных показателей качества обслуживания решается с помощью технологии многопротокольной коммутации по меткам (MPLS). Привлекательность этого решения обусловлена активным проникновением технологии MPLS в сети местной и междугородной связи
Наконец, в правой части рисунка приведен недавно появившийся вариант построения сети доступа на базе известного стандарта Ethernet, ранее использовавшегося только в локальных сетях (LAN). Это решение не содержит уровня SDH, то есть транспортные ресурсы, предназначенные для технологии "коммутация каналов", отсутствуют. Это означает, что все виды трафика будут передаваться только в форме пакетов.
Обычно эти способы классифицируют по названию той точки, где выполняется сопряжение кабелей с ОВ и с металлическими жилами (по месту размещения преобразователя оптического сигнала в электрический – блока, обычно обозначаемого таким символом – o/e). Все возможные варианты использования кабелей с ОВ объединяются общим названием FTTx – оптическое волокно до точки "x".
• FTTB (Building) – до производственного здания;
• FTTC (Curb) – до распределительного шкафа;
• FTTН (Home) – до жилого дома;
• FTTR (Remote) – до выносного модуля (концентратора).

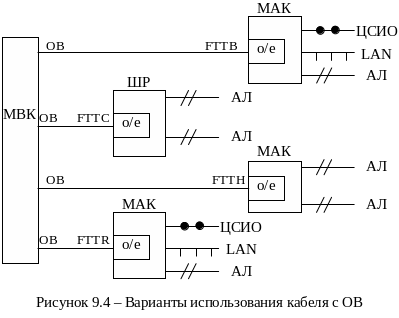

Варианты использования кабеля с ОВ представлены на рис. 9.4.
10 Основные сценарии модернизации местных телефонных сетей к ngn.
10.1 Стратегия перехода к ngn
Стратегия перехода к NG «Сверху - вниз» предполагает:
внедрение оборудования NGN начинается с более высокого уровня междугородной и международной сети – МЦК и АМТС, путем установки оборудования пакетной коммутации и Softswitch 4 класса, которое выполняет функции коммутации транзитных направлений, маршрутизации и распределения вызовов сети IP-телефонии; при этом Softswitch 4 класса. не предоставляют интеллектуальных услуг.
далее вводятся транзитные узлы пакетной коммутации при ОПТС на ГТС, или мультисервисные узлы доступа на уровне местной сети; путем установки оборудования пакетной коммутации и Softswitch 5 класса, которое позволяет подключать оконечных телефонных пользователей и предоставлять им широкий спектр интеллектуальных услуг. Алгоритм работы программного коммутатора Softswitch 5 класса когда абонент поднимает микротелефонную трубку, изменение состояния абонентского шлейфа определяет оборудование Softswitch, определяет перечень услуг абонента (например, услуга «Немедленный вызов»), он не слышит сигнал «Ответ станции» и сразу набирает номер, на основании которого управляющее устройство коммутационного поля с помощью таблиц маршрутизации определяет требуемое направление вызова, выполняет коммутацию и следит за состоянием соединения, в случае отбоя разрушает соединение. Оборудование Softswitch 5 класса контролирует все вызовы прописанных к нему абонентов, на основании встроенной логики и с помощью настроек может предоставлять различные виды услуг. Логика услуг обеспечивается серверами приложений.
на уровне абонентского доступа также внедряется оборудование с использованием технологии пакетной коммутации;
в последнюю очередь планируется использование пакетных технологий в абонентских терминалах.
В рамках рассмотренных стратегий используются два метода перехода:
метод «наложения»;
метод «цифровых островов».
