Изгиб с кручением
Вид напряженного состояния при кручении с изгибом стержня круглого поперечного сечения плоское.
В точке поверхности действуют нормальное и касательное напряжения, направленные по правилам изгиба и кручения. Учесть закон парности касательных напряжений.
Условие прочности по третьей гипотезе для круглого сечения
Условие прочности по четвертой гипотезе для круглого сечения
ДЕ №10
Расчеты на прочность с учетом сил инерции
Если к активным и реактивным силам, действующим на тело, которое движется ускоренно, добавить силы инерции, то полученная система сил будет самоуравновешенной и должна удовлетворять уравнениям равновесия статики – принцип Даламбера.
Основные задачи требуют учета центробежных сил при вращении в расчетной схеме. Сами же расчеты на прочности проводятся как обычно (см. выше).
Прочность при ударных нагрузках
Учет ударных нагрузок состоит в умножении статических нагрузок – веса ударяющего тела- на динамический коэффициент , который всегда больше единицы. Пропорционально увеличиваются напряжения и перемещения.
При падении с высоты Н тела весом Рстатическое , который в статике привел бы к прогибу δстатическое в точке падения,
.
При горизонтальном ударе того же тела со скоростью V
Расчеты на прочность при колебаниях
Расчеты ведутся аналогично п. 38. Отличие в том, что динамический коэффициент обозначается иначе (в примерах ) и зависит от соотношения частот вынужденных и собственных колебаний.
При колебаниях напряжения переменны во времени и меняются циклически. Амплитуда динамических напряжений больше статического напряжения от наибольшей величины возмущающей силы в раз.
Среднее напряжение цикла равно статическому значению.
В расчетах на выносливость (усталость) коэффициент концентрации напряжений отличается от обычного в том случае, если амплитуда напряжений рассчитывается без учета .
Запас по нормальным напряжениям
Частота собственных колебаний в одномассовой системе определяется по формулам или
Расчеты на прочность при напряжениях, периодически меняющихся во времени
Выносливость зависит от максимального и минимального напряжен6ий цикла, а также от среднего напряжения цикла и амплитуды напряжений цикла ,
а также от коэффициента ассиметрии цикла .
Кривая усталости (Вёллера) (зависимость числа циклов до разрушения от при ) имеет вид.
Асимптота кривой - предел выносливости .
Пределом выносливости называется наибольшее напряжение максимального напряжения цикла, при котором образец выдерживает базовое число циклов ( ) не разрушаясь.
Стандартные испытания проводят при (определяют ) и при (определяют ).

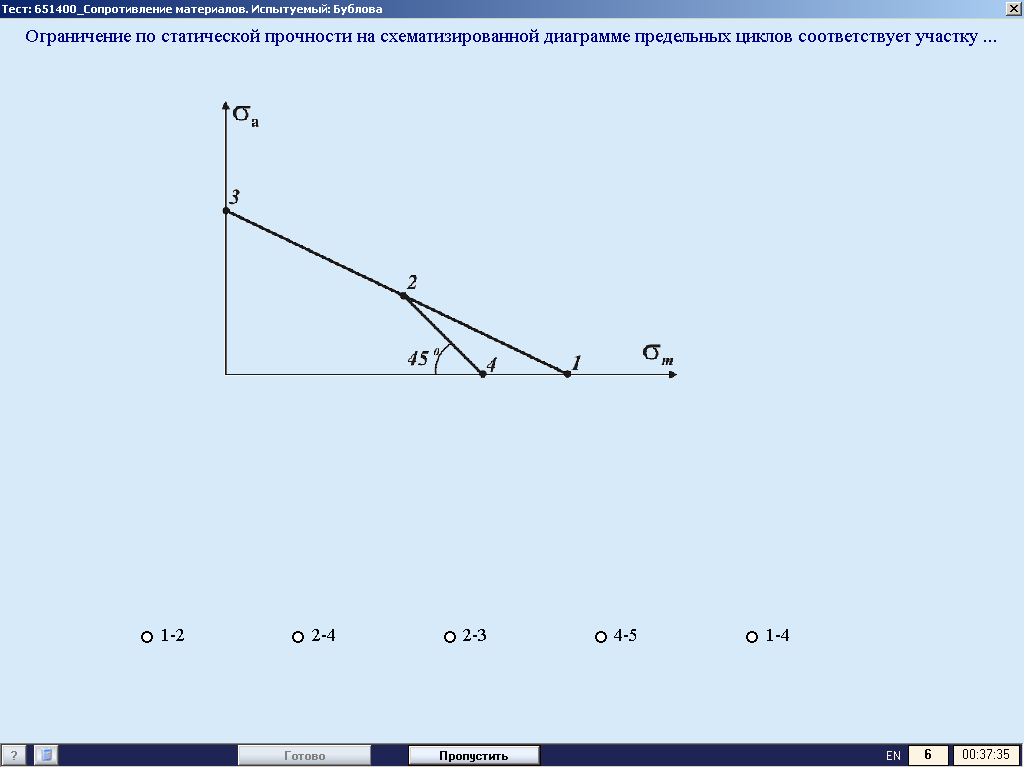

При других значениях расчет на выносливость ведут по схематизированной диаграмме предельных циклов (кривой выносливости). Точка 3 - , точка 1 - , точка 4 - . Ограничение по статической прочности соответствует участку 2-4, на котором максимальное напряжение цикла не превышает предела текучести.
Выносливость обеспечивается при расположении рабочих значений напряжений ниже ломанной 3-2-4.
Запас прочности при определяется зависимостью
.
Коэффициент концентрации напряжений (теоретический или эффективный) учитывает повышение напряжений в опасных точках в сравнении с рассчитанными по методике сопротивления материалов.
Значение тем больше, чем резче меняется форма.
С увеличением размеров деталей предел выносливости уменьшается по кривой, похожей на кривую усталости.
