40. Устройство цикловой синхронизации го (13.64-13.65).
Для правильной обработки цифрового сигнала на приемной стороне необходимо чтобы генераторное оборудование (ГО) на приемной стороне работало синхронно с ГО передающей стороны. Синхронизация ГО приема – процесс поддержания фазовых соотношений между моментами цифрового сигнала с передатчика и сигналом, вырабатываемым ГО приема.
Различают несколько видов синхронизации: синхронизация по тактам, синхронизация по кодовым комбинациям, цикловая синхронизация. Сигналы канальной сигнализации передаются поочередно в одном КИ(в ИКМ-30 в 16 КИ). Для однократной передачи всех сигналов канальной синхронизации требуется время, занимающее несколько циклов передачи(сверхцикл= 16Тц). Чтобы выделить заданный сигнал канальной сигнализации, необходимо обеспечить сверхцикловую синхронизацию.
Для обеспечения синхронизации нужно иметь специальный синхросигнал(СС).
Синхросигнал классифицируют по признакам:1) число символов в кодовой комбинации СС: односимвольные, многосимвольные. 2)распределение символов СС в цикле передачи: сосредоточенные СС и рассосредоточенные СС. 3) по структуре синхрогруппы. Структура синхрогруппы должна выбираться так, чтобы в цифровом потоке было как можно меньше случайно образующихся групп, которые совпадают с синхрогруппой. В первичной ЦСП ИКМ-30 применяется 7-разрядная синхрогруппа вида 0011010.
Ф ормирование СС различается в зависимости от того, является ли синхрогруппа сосредоточенной или ее символы распределены между информационными битами. В случае сосредоточенной синхрогруппы возможная реализация СС на рис.1. Временные диаграммы на рис.2. Импульсы тактовой частоты(рис.2а) формируются генератором 1. Структура n-символьной синхрогруппы формируется путем включения инверторов 4 на некоторых выходах кольцевого регистра сдвига 2(разрядный распределитель импульсов-РИ-Р).Разрядные импульсы показаны на рис. 2б. Объединение выходов этих схем производится в схеме 5(ИЛИ). Включение синхрогруппы в полный цифровой поток разрешается при поступлении на схему 6(И) соответствующего импульса с канального распределителя импульса 3(РИ-К) (рис.2в). Далее синхрогруппа, которая передается в определенном канальном интервале (рис. 2г) объединяется с информационным цифровым потоком в схеме 7(ИЛИ). На выходе образуется полный цифровой сигнал в двоичном коде.
41. Приемники синхросигнала
Приемники синхросигнала (СС) предназначены для установления синхронизма при сбое (или после включения), для контроля за синхронизмом и для обнаружения сбоев. При всем разнообразии вариантов построения приемников СС в них можно выделить некоторые общие блоки: обнаружитель, анализатор и решающее устройство.

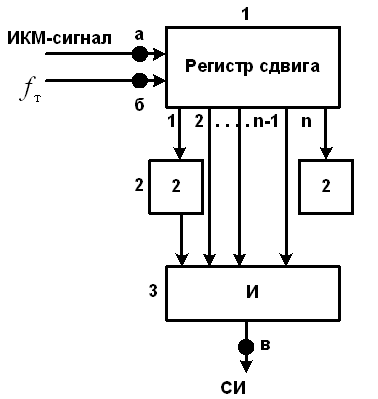

О бнаружитель предназначен для обнаружения в цифровом случайном потоке сосредоточенной группы символов, структура которой совпадает со структурой СС. Инверторы 2 устанавливаются на тех же позициях, что и в формирователе сигнала. В случае совпадения структуры сигнала со структурой СС схема И в момент прихода последнего импульса синхрогруппы выдает на выходе «1», т.е. сигнал о наличии синхрогруппы. В результате получаем информацию о синхронизации по циклам и по кодовым комбинациям.
Н а рисунке приведены осциллограммы для отдельных точек:

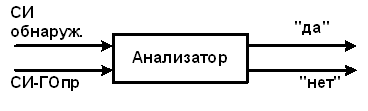

А нализатор проверяет совпадение синхроимпульса, выделенного обнаружителем, с синхроимпульсом, который формируется генераторным оборудованием приема ГОПР. При совпадении этих синхроимпульсов появляется импульс на выходе «да» анализатора, в противном случае – импульс на выходе «нет».
Р ешающее устройство (РУ) применяется для повышения устойчивости синхронизации к воздействию случайных ложных синхрогрупп и при кратковременных «повреждениях» истинной синхрогруппы. Повышение помехозащищенности осуществляется за счет РУ, выполняющего функцию накопителя ошибок и срабатывающего только тогда, когда число подряд идущих ошибок превысит некоторое наперед заданное число. РУ работает по принципу счетчика импульсов.
Рассмотрим 2 варианта построения приемника СС.

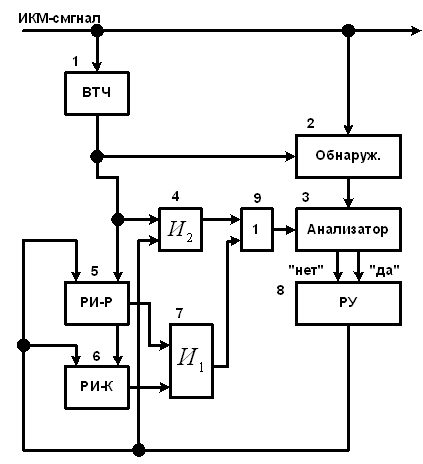

Приемник СС с задержкой контроля и одноразрядным сдвигом.
О н может работать в 2 режимах. Первый – режим синхронизации. В момент появления истинной синхрогруппы с обнаружителя 2 на анализатор 3 поступает импульс, свидетельствующий о наличии СС. Одновременно с выделенным СС на анализатор поступает и СС от ГОПР. По выходу «да» анализатора вырабатывается импульс подтверждения, на выходе «нет» сигнал отсутствует, схема запрета 4 не изменяет режим прохождения импульсов от задающего генератора или выделителя тактовой частоты (ВТЧ).
В режиме отсутствия синхронизма анализатор по выходу «нет» выдаст импульс и этот импульс пройдет в схему запрета 4 через И2.Схема запрета приостановит прохождение одного импульса от ВТЧ 1 и работа распределителей импульсов начинается с задержкой на тактовый интервал.
П риемник СС со скользящим поиском.
По сравнению с вышеприведенным приемником СС, изменения в данной схеме вызваны стремлением уменьшить время поиска синхронизма, при этом работа в режиме установившейся синхронизации ничем не отличается от предыдущего варианта.
