1.МСП. Основные понятия и определения. Структурная схема МСП. Классификация и перспективы развития. Пример абонентской сети с использованием МСП. Топологии МСП и организация транспортных сетей на основе МСП

1.1 Мсп. Основные понятия и определения. Структурная схема мсп.

Канал связи – это совокупность средств, обеспечивающих передачу сообщений от источника к получателю

Передача сообщений посредством электрических сигналов, называется электросвязью, соответственно канал связи, кот. обеспечивает такую передачу, - каналом электросвязи.

Проводными, называются линии, в которых электромагнит. сигналы распространяются в пространстве вдоль непосредственной направляющей среды. К проводным относятся металлические воздушные и кабельные линии, волноводы, световоды. В радиолиниях сообщения передаются посредством радиоволн в открытом пространстве.

МСП(многоканальная система передачи) – представляет собой комплекс технических средств, обеспечивающий одновременную и независимую передачу нескольких сигналов с требуемым качеством по одной линии передачи.

Структурная схема многоканальной системы передачи приведена на рис. 1.

М – модуляторы, О – устройства объединения, Цепь – цепь связи, Ф – фильтры, D

– демодуляторы.

К передатчику МСП связи подводятся первичные сигналы а(t) от N источников сообщений. Эти сигналы подвергаются специальной обработке в модуляторах и объединяются в общий групповой сигнал u(t), направляемый в цепь связи. В приемной части системы из группового сигнала , подвергшегося воздействию помех, выделяются индивидуальные сигналы отдельных каналов ,соответствующие передаваемым сообщениям.

Современные МСП состоят из 3 основных частей:

1. КОА – каналообразующая аппаратура (передачи и приема), которая из N индивидуал. сигналов формирует групповой сигнал и осуществляет обратное преобр-е

2. АС – аппаратура преобр-я (сопряжения), которая выполняет прямое преобразование груп. сигнала в линейный на передающей стороне и обратное– на приемной.

3. ОЛТ – оборудование линейного тракта. Оно состоит из участков линии связи и промежуточных усилителей (регенератов).

Рис. 2 – Обобщенная структурная схема МСП

1.2 Мсп классифицируют по следующим признакам:

1. По виду направляющей среды:

- проводные: - беспроводные:

- воздушные линии ВСП - радиорелейные линии РРСП

- кабельные линии КСП - спутниковые линии ССП

- волоконно-оптические линии ВОСП

2. По числу источников сообщений (число каналов) N:

a) N<= 12 - малоканальные (обычно по воздушным линиям)

b) N=12-6 - среднеканальные (обычно по симметричным кабелям и РРСП)

c) N=60-300- многоканальные (обычно КПС по коаксиальным кабелям или РРСП, а также ВОПС)

d) N>>300-сверхмногоканальные (только ВОСП или КПС по «большим» коаксиальным кабелям)

3. По форме передаваемых сигналов

a) аналоговые (АСП) – используемые для передачи аналоговых электрических сигналов, которые за конечный интервал времени могут принимать бесконечное множество состояний

b) дискретные (ДСП) - используемые для передачи цифровых сигналов, которые дискретны по времени и имеют 2 разрешенных уровня «1» и «0» мгновенных значений

Основные тенденции развития МПС:

1. Постоянный и неуклонный переход от АСП к ЦСП

2. Преимущественное развитие ВОСП, особенно магистральных с большим числом каналов

3. Увеличение доли ССП

4. Повышение надежности, улучшение качественных показателей МСП

Единицей канальной емкости в МСП выступает канал, соответствующий стандартному телефонному каналу (аналоговый канал, полоса частот 300 Гц – 3,4 кГц).

Понятие стандартного цифрового канала эквивалентно битовой скорости в этом канале – 64 кбит/с.

Т опологии МСП и организация транспортных сетей на основе МСП

Существует проблема межузлового взаимод-я. В качестве СЛ между АТС используются пучки СЛ, физические линии объединяются в линии соответствующей емкости и на каждый кагал выделяется одна линия. Первые МСП на сетях электрической связи были созданы для организации межузловых СЛ. Также была проблема в построении первичной (базовой) сети – для передачи сигналов на дальние расстояния (международные сообщения).

На начальном этапе МСП служили для соединения по месту и на участке первичной сети, в последнее время они нашли применение на абонентских линиях.

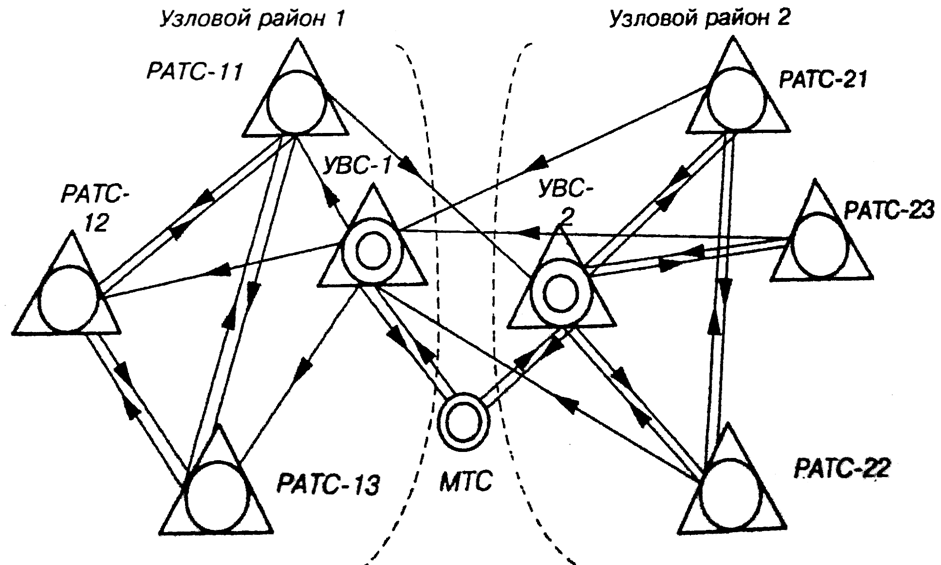

1.3 Рис. – Схема междугороднего трафика

Структура абонентской сети

где РК – распределительная коробка; АТ – абонентский терминал

Такая система может относиться к пассивным системам передачи

Существуют достаточно сложное топологическое решение с использованием распределительных шкафов, где число индивидуальных линий может измеряться сотнями.

1.4. В современных условиях система многоканальной связи используется на всех уровнях телекоммуникационной иерархии.

С еть связи состоит из магистральной и зоновых сетей . Зоновая сеть организуется в пределах одной-двух областей. Она подраздел. на внутризоновую и местную. Внутризоновая связь соединяет областной центр с районами. Местная связь включает сельскую связь и городскую связь. Абоненты зоны охватываются единой 7-значной нумерацией, и, следовательно, в зоне может быть до 10 миллионов телефонов. Магистральная сеть соединяет Киев с центрами зон, а также зоны между собой. Внутриобластная (внутризоновая) сеть является сетью областного, краевого или республиканского значения.

ЦС – центральная станция, ОС – опорная станция, УС – узловая станция

МСП с разной емкостью

Реальные системы передачи строятся в соответствии с иерархией систем передачи. При реализации сетевых технических структур существует потребность в организации многоканальных решений.

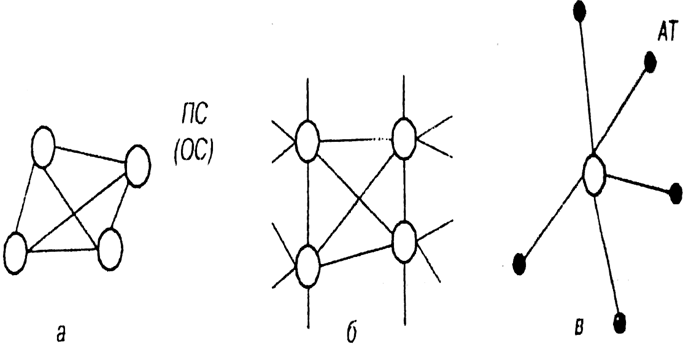

Возможно несколько вариантов построения сети:

- полносвязное (каждый с каждым), при котором любой узел имеет прямые связи со всеми остальными узлами

- узловое, при котором несколько пунктов группируются в узлы и последние соединяются между собой

- радиальное (звездообразное), при котором имеется лишь один узел с расходящимися линиями по радиусам к другим пунктам.

Радиально-узловая структура сети связи характеризуется тем, что одноименные узлы связи соединяются линиями не только с нижестоящими узлами, но и между собой. По такой системе организуются прямые связи в обход главных узлов между взаимотяготеющими крупными промышленно-экономическими районами страны, внутри экономических районов и т. д.

Рис. - Радиально-узловая структура сети связи
