6.4. Огранка бриллиантов фантазийных форм
Гранильные станки, оборудованные делительными кольцами, подходят для огранки круглых бриллиантов и многих других форм (квадратов, восьмигранников), грани которых размещаются на одинаковых угловых расстояниях. Но при отклонении формы камня от типовой, вырезов на кольцах становится недостаточно для обеспечения всех положений камня.
Многие ограночные головки снабжены сплиттерами. Сплиттеры допускают поворот рычага или всего узла, в который входит рычаг, таким образом, что между соседними вырезами делительного кольца может быть установлен любой индекс. Однако эти индексы необходимо каждый раз записывать. Записки надо сохранять, чтобы при полировании каждую грань камня устанавливать точно в такое же положение, как и при шлифовании.
При огранке таких фантазийных форм, как маркиза, груша, сердечко, разработаны различные эксцентричные оправки и специальные делительные шайбы, имеющие вырезы, предназначенные для определённого вида огранки. Эти приспособления будут работать при условии, что заготовка сделана в соответствии с пропорциями, предусмотренными делительным кольцом или специальной оправкой. Любая другая пропорция приводит к искажению формы камня и необходимости непрерывно крутить сплиттер.
Используя метод опорной втулки, фантазийные формы гранить проще. Оправка ни к чему не прикреплена и может быть повёрнута на любой угол очень быстро. Не надо записывать индексы делительного кольца или сплиттера. Грань для полирования устанавливается быстрее, чем для шлифования. Однако способ этот ручной, и высокой точности достигнуть очень трудно.
6.5. Огранка камней прямоугольной формы
Производится в технологической оснастке, применяемой при огранке камней фантазийных форм, с использованием набора специальных цанг и оправок для крепления обрабатываемого полуфабриката.
Нижняя часть шлифуется в приспособлении «Кристалл». Полуфабрикат устанавливается в специальную цангу, посадочное место которой имеет форму и размер будущего камня.
Верхняя часть тоже шлифуется в приспособлении «Кристалл» в специальной оправке, посадочное место которой имеет прямоугольную форму.
На рис. 6.10 показана последовательность формирования граней коронки. Сначала шлифуется и полируется грань площадки (рис. 6.10а). На втором этапе (рис. 6.10б) образовывается рундист четырьмя гранями, которые должны точно сопрягаться между собой. На третьем этапе (рис. 6.10в) гранится первый ряд ступеней. Цифры на рисунке показывают порядок огранки. На четвёртом этапе (рис. 6.10г) гранится второй ряд ступеней. Цифры показывают порядок огранки. При желании на верху второго ряда может быть огранён третий ряд ступеней.
|
|
а |
б |
|
|
в |
г |
Рис. 6.10. Формирование коронки при ступенчатой огранке
6.6. Выбор углов для камней ступенчатой огранки
Наилучший блеск в камнях ступенчатых видов огранки достигается тогда, когда углы между гранями павильона меняются постепенно по направлению к вершине павильона. На очень мелких камнях обычно удаётся сделать от одного до трёх рядов граней. На более крупных камнях делают, как правило, до шести рядов.
Заготовка должна иметь правильные пропорции. Из очень низкой заготовки не удаётся получить блестящий камень, если только не сошлифовать её по рундисту для увеличения отношения высоты к ширине. Слишком высокая заготовка требует большой обдирки для удаления лишнего материала в нижней части камня. Наилучшие пропорции достигаются при условии, что исходный материал имеет почти квадратное сечение. 1/3 высоты отводится для коронки, 2/3 – для павильона. Для достижения максимального отражения света от граней павильона необходимо, чтобы ряд граней на самой вершине павильона был огранён под углами, рекомендуемыми для данного конкретного материала. Это невозможно сделать при слишком низкой заготовке.

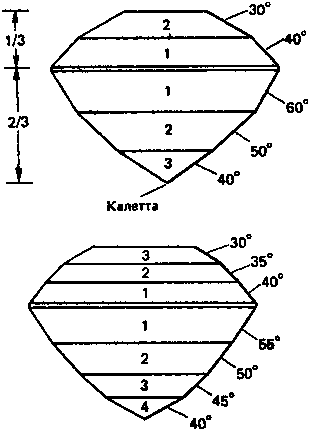

На рис. 6.11 изображены рекомендуемые пропорции и углы для ступенчатой огранки. Угол между ступенями рекомендуется выбирать в пределах 5°–10°:
– интервал в 10° – углы подъёма граней коронки: грань 1– 40°, грань 2– 30°; углы подъёма граней павильона: грань 1 – 60° (63°), грань 2 – 50° (53°), грань 3 – 40° (43°);
– интервал в 5° – углы подъёма граней коронки: грань 1– 40°, грань 2– 35°, грань 3– 30°; углы подъёма граней павильона: грань 1 – 55°, грань 2 – 50°, грань 3 – 45°, грань 4 – 40°.
а б
Рис. 6.11. Рекомендуемые пропорции и углы для ступенчатой огранки:
а– интервал в 10°; б – интервал в 5°
Вопросы для самопроверки
1. Назовите основные вехи истории развития обработки камней.
2. Из каких операций состоит технологический процесс огранки алмазов в бриллианты?
3. Из каких операций состоит технологический процесс огранки природных и синтетических камней?
4. В каких случаях производится раскалывание, а в каких распиливание камней на заготовки?
5. Какие виды полировальников используются при сэндинге?
6. Что такое недополировка? Как её избежать?
7. Какова последовательность формирования коронки при бриллиантовой форме огранке?
8. Какова последовательность формирования коронки при ступенчатой форме огранке?
9. Для чего используется трансфер?
10. Что такое сплиттер и для чего он используется?
********************************
7. Изготовление кабошонов
