9. Организация работ по графику цикличности
Цикличная организация работ предусматривает выполнение процессов проходческого цикла в определенной последовательности на заданную величину подвигания забоя за определенный промежуток времени.
Для расчета организации проходческого цикла необходимо установить режим работы забоя, продолжительность цикла и количество проходчиков по процессам, состав проходческой бригады (количественный и квалифицированный), продолжительность проходческих процессов, порядок выполнения работ.
Для проектируемого забоя устанавливают недельный и суточный режим работы, продолжительность рабочего дня, количество рабочих дней в течении недели. Наиболее рациональным является прерывный недельный режим работы.
Продолжительность процессов, выполняемых вручную, следует определить на основе норм выработки (норм времени), а механизированных процессов - с учетом эксплуатационной производительности проходческой техники при максимальном ее использовании.
Трудоемкость работ проходческого цикла:
(9.1)
(9.2)
где: Wi - объем работ на процесс;
Нв - норма выработки на процесс, чел.-смен ;
Нвр - норма времени на процесс, чел.- час ;
Продолжительность не механизированных процессов:
|
(9.3) |
где:
ni - число рабочих выполняющих данный процесс;
kв - коэффициент перевыполнения нормы выработки.
Объем работ по креплению рамными крепями
|
(9.4) |
где lш - глубина шпуров,м;
- коэффициент использования шпуров;
L - шаг установки крепи,м
Объем работ по креплению другими видами крепи также определяется на величину подвигания забоя за цикл.
Объем работ по настилке пути
Wн.п = lш mп |
(9.5) |
где mп - число путей.
Объем работ по устройству канавки
Wн.п = lш |
(9.6) |
Время бурения шпуров
tб = Wб / (Рэб nб) = Wб / (Ртехб kпзв nб) |
(9.7) |
где Wб - объем работ по бурению шпуров,м;
nб - число работающих бурильных машин.
Время на погрузку горной массы
tп = Wп kв / (Рэп nп) |
(9.8) |
где Wп - объем работ по погрузке породы в массиве,м3;
kв - коэффициент разрыхления;
nп - число погрузочных машин;
Рэп - эксплуатационная производительность погрузки.
Wi = Sпр lш kи.с |
(9.9) |
где kи.с - коэффициент излишка сечения (1.0 - 1.2).
Число проходчиков, занятых на выполнении вспомогательных процессов, принимается таким, чтобы суммарное время выполнения вспомогательных работ было меньше или равно суммарной продолжительности выполнения основных процессов.
Расчетная продолжительность проходческого цикла при последовательном выполнении процессов
Тц = tip + tiм = (tвзр + tкр + tвсп) + (tб + tп) |
(9.10) |
Расчетная продолжительность проходческого цикла при совмещении некоторых работ
Тцр = ( tip + tiм ) kс |
(9.11) |
где tip - продолжительность процессов, выполняемых вручную, ч;
tiм - продолжительность механизированных процессов, ч;
kс - коэффициент совмещения процессов;
tвзр, tкр, tвсп - соответственно, время на заряжание, взрывание и проветривание забоя, ч; крепление; на выполнение вспомогательных работ, ч.
Коэффициент совмещения
kс = 1 - tнс / ti |
(9.12) |
где tнс - несовмещенная часть времени, ч;
ti - продолжительность процессов, ч.
Расчетная скорость проходки
Vр = lш kцр r |
(9.13) |
где kцр - расчетное число циклов в сутки;
r - число рабочих дней в месяце.
kцр = 24 / Tцр |
(9.14) |
На основе расчетных данных о продолжительности отдельных процессов и цикла в целом, а также сведениях о трудозатратах на выполнение отдельных процессов составляется график организации работ и схема размещения оборудования и рабочих по процессам цикла с таким расчетом чтобы в каждый момент времени был занят весь состав бригады.

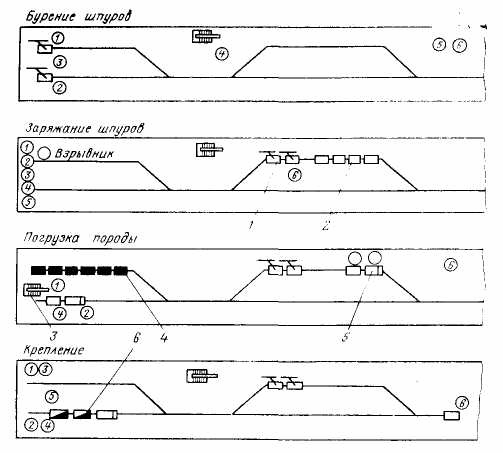

Рис. 9.1 Схема размещения оборудования и рабочих (в кружочках) по процессам цикла при проведении выработок с применением двух бурильных установок БУЭ-1 и погрузочной машины 2ПНБ-2
1 - бурильная установка; 2 - порожняя вагонетка; 3 - погрузочная машина; 4 - груженная вагонетка; 5 - электровоз; 6 - контейнер с крепью.

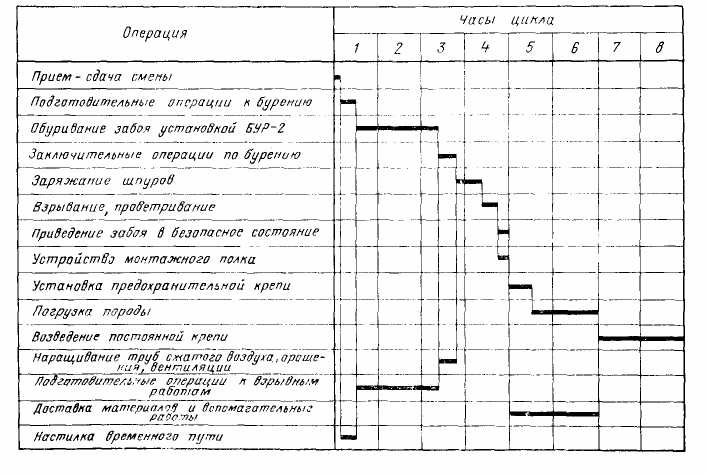

Рис. 9.2 График организации работ по проведению полевого штрека с применением металлической арочной крепи, бурильной установки БУР-2 и двух погрузочных машин 1ППН-5
Производительность труда проходчиков зависит от уровня механизации горнопроходческих работ, крепости пород, площади поперечного сечения выработки, квалификации проходчиков и других факторов. Производительность труда измеряется в м3 или в м готовой выработки на одну человеко-смену:
, м3 / чел-см |
(9.15) |
, м / чел-см |
(9.16) |
где: v – скорость проходки, м/мес;
Sсв – площадь поперечного сечения выработки в свету, м2 ;
m – число дней по проведению выработки в месяц;
n – число человеко-смен в сутки;
λ = 6 / tс (tс – продолжительность смены, час).
