7. Возведение крепи

Крепь горных выработок является несущей конструкцией, возводимой для предотвращения обрушения окружающих выработку пород и сохранения размеров выработки на период ее эксплуатации.

Трудоемкость крепления и выбор горно-проходческих работ в большей мере зависят от типа и конструкции крепи.

Постоянную крепь (деревянную, металлическую, сборную железобетонную) возводят вслед за подвиганием забоя ( отставание не более 3 м), с отставанием от него на 40-60 м воздвигают другие виды крепи (бетонную, железобетонную и тд.)

Технология возведения крепей обуславливается их конструктивными особенностями, условиями эксплуатации, которые изложены в соответствующих инструкциях и руководствах по их применению. Крепление выработки производят в соответствии с паспортом проведения и крепления, разрабатываемого для каждой конкретной выработки.

7.1 Возведение монолитных бетонных и железобетонных крепей.

Монолитные бетонные и железобетонные крепи применяют в горнодобывающей промышленности при проведении выработок околоствольного двора, квершлагов и штреков, эксплуатируемых продолжительное время вне зоны влияния очистных работ

Возведение монолитной бетонной и железобетонной крепи вручную допускается при невозможности или нецелесообразности применения средств механизации: малый объем работ, выработки небольшого поперечного сечения и т. п. Технология возведения крепи заключается в установке опалубки и рабочего полка, монтаже арматуры, укладке в заопалубочное пространство бетонной смеси слоями 10-15 см, уплотнении каждого слоя трамбовками или вибраторами, демонтаже опалубки и полка.

Укладка и уплотнение бетонной смеси вручную являются наиболее трудоемкими работами. Многочисленные перекидки бетонной смеси с при укладке за опалубку ухудшают качество крепи, устройство рештаков и полков загромождает выработку и требует дополнительных трудозатрат. Для механизации работ по укладке бетонной смеси за опалубку применяют пневматические бетоноукладчики и бетононасосы различных конструкций. При расстоянии транспортирования бетонной смеси до 120 м наибольшее распространение получили пневмобетоноукладчики (ПБУ) Принцип действия ПБУ состоит в выдавливании сжатым воздухом из герметичной емкости бетонной смеси и ее транспортировании по трубопроводу до места укладки.

Бетононасосы умеют большую производительность и обеспечивают равномерную подачу бетонной смеси по бетонопроводу.

Комплексная механизация работ по возведению крепи предусматривает и механизацию работ по транспортированию бетонной смеси по выработке к бетоноукладчику. Бетоноукладочные комплексы БУК, УБМЗ-5 и “Монолит”предназначены для механизации приготовления бетонной смеси, ее транспортирования и укладки за опалубку.

Возведение монолитной бетонной крепи производится с применением разборно-переставных (инвентарных) и передвижных опалубок. Инвентарные опалубки просты в изготовлении и эксплуатации. Они представляют собой набор секций (кружал и опалубочных щитов), устанавливаемых по мере крепления выработки, и могут использоваться многократно (до 100 раз), но трудоемки в монтаже и демонтаже. Их целесообразно применять при креплении выработок переменного сечения небольшой протяженности, узлов сопряжений и камер. При мерами инвентарных опалубок являются опалубки ОГУ-1М, ОГВ-1М.

Передвижные опалубки перемещаются в выработке по специальному рельсовому пути или на лыжах. Все конструкции передвижных опалубок имеют одну схему работы: уменьшение внешних размеров опалубки после ее отрыва от бетона, перемещение и установка в новое положение для бетонирования следующей заходки.

Передвижные опалубки типа ОМП конструкции КузНИИшахтостроя предназначены для крепления горизонтальных и наклонных (до 18⁰ ) выработок площадью поперечного сечения в свету 5-20 м² . Особенностью опалубок данного типа является механизм перемещения, с помощью которого секции опалубки и монорельс подвески переставляются по мере затвердения уложенной бетонной смеси.

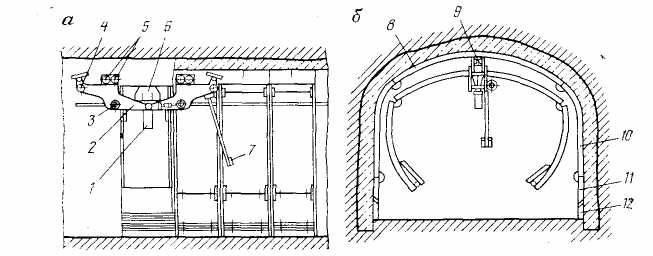

Рис. 12 Передвижная немеханизированная опалубка ОМП-1

а - в рабочем положении; б - в момент установки секции опалубки.

1 - домкрат; 2 - каретка; 3 - привод; 4, 5 - опорные катки; 6 - подъемная площадка; 7 - пульт управления; 8 - сводчатая часть секции; 9 - двутавр; 10 - боковая часть секции; 11 - откидная часть секции; 12 - фундаментные подставки.

Опалубки типа ОМП обычно применяют в комплексе с бетоноукладочными машинами БУК-1, БУК-2, БУК-3. Эксплуатационная производительность этого комплекса:

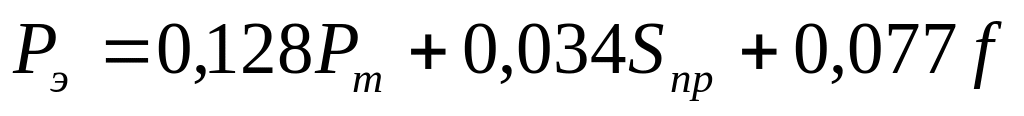

, м³/ч (48)

где: Р_т - техническая производительность бетоноукладочной машины, м³/ч.
