Измерение многосигнальной избирательности
Частотную избирательность радиовещательных приемников по соседнему и побочным каналам приема, а также динамический диапазон по перекрестным искажениям измеряют двухсигнальным методом с помощью установки, структурная схема которой приведена на рис. 6.1.2.1.

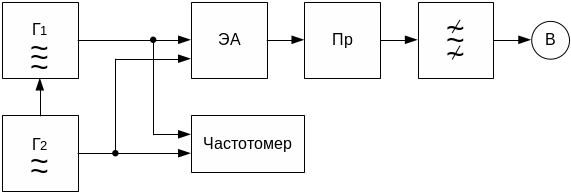

Рис. 6.1.2.1. Структурная схема установки для измерения избирательности приемников двухсигнальным методом.
Генераторы измерительных сигналов Г1 и Г2 выбирают с учетом перекрытия частот испытуемого приемника и его неосновных каналов приема.
С помощью частотомера измеряют разность частот измерительных сигналов. На выходе приемника включен полосовой фильтр, который необходим для устранения влияния фона на результат измерений. Затухание фильтра в полосе прозрачности следует учитывать при проведении измерения.
6.2. Измерение чувствительности.
Под чувствительностью понимается минимальный уровень сигнала на входе радиоприемного устройства, при котором обеспечивается требуемое качество воспроизведения сигнала на выходе.
Обычно чувствительность радиоприемника характеризуют несколькими параметрами: реальной чувствительностью; предельной чувствительностью; чувствительностью, ограниченной усилением или внутренними шумами или помехами.
Реальная чувствительность радиоприемника определяется по значению минимально необходимой мощности пли напряжения измерительного сигнала в антенне, при котором обеспечивается требуемое превышение сигналом шума. Это превышение определяется заданной номинальной выходной мощностью или напряжением выходного сигнала радиоприемника. Номинальная мощность выходного сигнала устанавливается для данного радиоприемника в стандартах или технических условиях.
Предельная чувствительность радиоприемника определяется минимальным уровнем входного сигнала радиоприемника, при котором обеспечивается равенство средних мощностей сигнала и шума на выходе ВЧ тракта радиоприемника.
Чувствительность радиоприемника, ограниченную усилением определяют по минимальному уровню входного сигнала, необходимого для получения номинальной выходной мощности (напряжения) радиоприемника.
Чувствительность радиоприемника, ограниченную помехами определяют по минимальному уровню входного сигнала, при котором обеспечивается заданное соотношение между номинальной выходной мощностью (напряжением) и мощностью (напряжением) помех от различных устройств радиоприемника. |
В некоторых типах радиоприемников нормируют [12, стр.170] максимальную чувствительность, которую определяют по минимальному уровню входного сигнала, при котором обеспечивается номинальный выходной уровень при максимальном усилении радио приемника.
Таким образом, измеряют те параметры чувствительности радиоприемников, которые наиболее полно характеризуют их функциональное назначение. Так, в связных приемниках измеряют нормированные [12, стр. 170] реальную и максимальную чувствительность.
Измерение реальной чувствительности, заданной по напряжению сигнала на эквиваленте антенны, проводят с помощью измерительной установки, структурная схема которой приведена на рис. 6.2.1.1а.

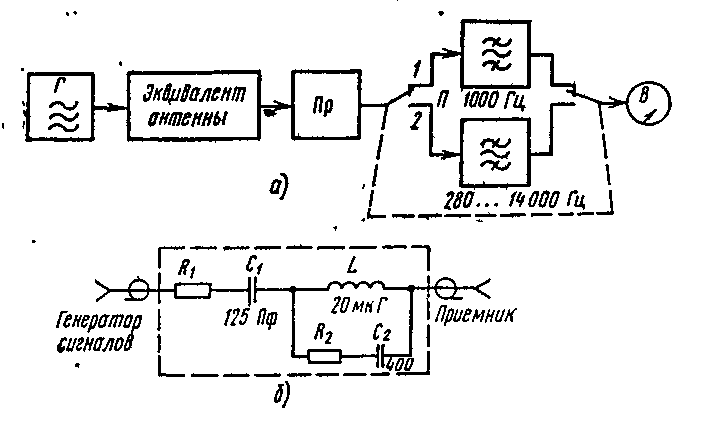

Рис. 6.2.1.1. Структурная схема установки для измерения чувствительности приемников (а) и принципиальная схема эквивалента антенны (б).
Генератор Г вырабатывает напряжение испытательного сигнала с несущей частотой, равной частоте настройки приемника, модулированной частотой 1000 Гц с глубиной модуляции 30%.
Эквивалент антенны (pис. 6.2.1.1б) позволяет получить напряжения и токи на входе приемника, соизмеримые с напряжениями и токами, возникающими под воздействием на реальную внешнюю антенну сигнала, с напряженностью поля Е, с подведенным к эквиваленту антенны от ГС напряжением Uг.с., равным напряженности поля, умноженной на действующую длину данной антенны т. е. Uг.с.= E hд.
Полосовой фильтр, настроенный на частоту модуляции 1000 Гц, необходим для выделения напряжении испытательного сигнала.
Полосовой фильтр на 280.., 14 000 Гц применяют для выделения напряжения шумов в полосе пропускания приемника. Параметры фильтра: затухание пне полосы пропускания на частотах, отличающихся на пол-октавы, не менее 30 дБ, на одну октаву — не менее 50 дБ.
Вольтметр квадратичного типа служит для измерения напряжения шума. Полоса пропускания вольтметра 20... 20 000 Гц. Основная погрешность не более ±4%.
Измерение проводят в такой последовательности. Настраивают генератор сигнала на измеряемую частоту и формируют испытательный сигнал, устанавливая его напряжение, равным нормированной реальной чувствительности приемника. Настраивают приемник на частоту Г и устанавливают усиление, обеспечивающее номинальную выходную мощность сигнала. Напряжение Г изменяют ступенями по 5... 10 дБ, начиная с минимального. На каждой ступени измеряют напряжение выходного сигнала Uс, подключая к сопротивлению нагрузки приемника полосовой фильтр, пропускающий частоту модуляции сигнала. Затем выключают модуляцию Г и измеряют напряжение шума приемника Uш. По полученным данным строят график зависимости отношения Uc/Uш от напряжения на входе приемника Uвх.
Реальную чувствительность приемника отсчитывают при заданном отношении Uc/Uш, равном 20 дБ для приемников, работающих в диапазонах НЧ, СЧ и ВЧ. Для приемников более высоких частот отношение Uc/Uш установлено [12, стр. 171] равным 26 дБ.
