4.3. Разработка усилителя низкой частоты.
Усилитель низкой частоты в интегральной микросхеме TDA1072A, не обеспечивает должное усиление промодулированного сигнала, для воспроизведения его через динамик. Максимальное напряжение на выходе схемы, в режиме «слабого» сигнала составляет 390 мВ. Поэтому необходимо на выходе ИМС поставить УНЧ. Ниже приведены две микросхемы УНЧ отечественного и зарубежного производства.
УНЧ отечественного производства К174УН7 [7]. Параметры микросхемы приведены в ПРИЛОЖЕНИИ Г. В качестве оконечного устройства, в данном случае, выбирается динамик с номинальным сопротивлением 4 Ом [11] 3ГДШ-7.
Рис. 4.3. Схема включения ИМС К174УН7.
В качестве зарубежного аналога выбирается микросхема фирмы Philips TDA1013B [11]. Параметры схемы приведены в ПРИЛОЖЕНИИ Г. Схема включения приведена на рис. 4.4. Для этого случая необходимо использовать динамик с номинальным сопротивлением 8 Ом. Динамик 3ГДШ-7 выпускается и с номинальным сопротивлением 8 Ом [11].
Рис. 4.4. Схема включения ИМС TDA1013B.
5. Результирующие характеристики радиоприемного устройства.
5.1. Зависимость чувствительности от частоты настройки.
В связи с тем, что приемник построен по инфрадинному типу, т.е. входная цепь не перестраивается, то коэффициент передачи ВЦ в полосе пропускания почти равен единице. На рис. 5.1.1. приведены АЧХ фильтров 3 и 5 порядка. Неравномерность в полосе пропускания отображено на рис. 5.1.2.
Рис. 5.1.1 АЧХ
a) – фильтра 3 порядка, б) – фильтра 5 порядка.
Рис. 5.1.2. Неравномерность АЧХ в полосе пропускания
a) – фильтра 3 порядка, б) – фильтра 5 порядка.
5.2. Частотная характеристика тракта промежуточной частоты.
Ниже на рис. 5.2.1. приведены графики АЧХ фильтров 1-4 (см. п.п. 4.2) промежуточной частоты.
Рис. 5.2.1 Графики зависимости полного сопротивления
фильтров (1-4) от расстройки промежуточной частоты.
5.3. Амплитудная характеристика приемника с включенной системой АРУ.
Данная характеристика приведена в документации микросхемы TDA1072A и имеет следующий вид рис 5.3.1.
5.3.1. Амплитудная характеристика приемника с включенной
системой АРУ.
6. Методика контроля основных параметров разрабатываемого радиоприемного устройства.
6.1. Измерение односигнальной и многосигнальной избирательности.
Измерение многосигнальной избирательности.

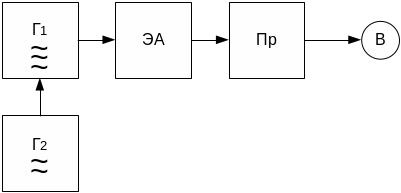

Измерение параметров частотной избирательности радиоприемников односигнальным методом проводят с помощью измерительной установки, структурная схема которой приведена на рис. 6.1.1.1.
Рис. 6.1.1.1. Структурная схема установки для измерения
избирательности приемников односигнальным методом.
Генератор сигналов Г1 должен перекрывать диапазон испытуемого приемника при измерении параметров в рабочей полосе частот радиоприемника и иметь диапазон перестройки от 0.5fн до (8..10)fв, где fн – нижняя граница, а fв – верхняя граница диапазона радиоприемника, при измерении параметров избирательности в широкой полосе частот. Генератор сигналов должен иметь также выходную мощность
(6.1.1)
где Pmin – чувствительность измеряемого приемника;
x- наибольшее нормированное значение неосновных каналов приема, дБ;
δ – затухание в линии, соединяющей выход генератора сигналов со входом приемника, дБ.
Для измерения избирательности радиоприемника по соседним и побочным каналам приема односигнальным методом необходимо определить номинальное выходное напряжение Uвх.ном, по основному каналу приема, а также напряжение на частоте измеряемого неосновного канала приема Uвх.н.о, при котором обеспечивается данное номинальное выходное напряжение Uвых.ном.
Для этого настраивают генератор Г1 на частоту основного канала приема, включают модуляцию измерительного сигнала и устанавливают выходной сигнал генератора Г1 равным чувствительности радиоприемника Uвх.ном. Затем устанавливают такое усиление радиоприемника, при котором обеспечивается номинальное выходное напряжение Uвых.ном. Зафиксировав величину этого напряжения с помощью вольтметра и не изменяя усиления и ширины полосы пропускания радиоприемника, настраивают генератор Г1 на частоту измеряемого побочного канала приема. Увеличивают выходную мощность генератора Г1 до значения, при котором установится зафиксированное номинальное напряжение Uвых.ном, и при этом определяют напряжение генератора Г1 Uвх.н.о. Избирательность приемника σ рассчитывают по формуле
