3. Расчетно – технологическая часть
3.1 Выбор электрической схемы снабжения
В данной курсовой работе уже были представлены некоторые из схем электроснабжения предприятий, но я решил создать собственную электрическую схему наиболее подходящую для электроснабжения магазина самообслуживания.
Однолинейная схема трансформаторной подстанции до вводного распределительного щита.
1 Ввод освещения в зал HL1 лампа
2 Ввод розеток питания в зал WH счетчик
3 Ввод наружного освещения
4,5 Холодильные машины по 2,5 кВт
6,7 Холодильные машины по 1,5 кВт
8 Трансформаторная подстанция 10/0,4 кВ
В этой схеме представлена однолинейная принципиальная схема
электроснабжения магазина самообслуживания. Питание осуществляется двумя независимыми кабельными линиями электропередач от ТП. Каждая из этих линий выдерживает одну и туже нагрузку, что позволяет не прерывному электроснабжению. Напряжение 0,4кВ приходит в вводной шкаф, внутри шкафа установлены автоматические выключатели для защиты электрического оборудования (от токов короткого замыкания и длительно недопустимых перегрузок).После чего питающее напряжение приходит на освещение и питание холодильного оборудования. При вывода в ремонт кабельную линию предусмотрен переключатель. Который осуществляется включением ручного переключателя.

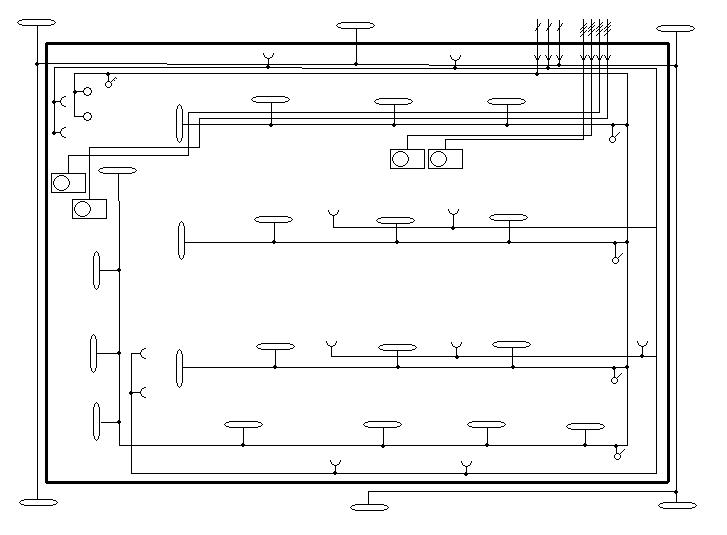

Однолинейная схема размещения оборудования.
1 Освещение зала
2 Распределение розеток
3 Наружное освещение
4,5 Холодильные машины по 2,5 кВт
6,7 Холодильные машины по 1,5 кВт
В данной схеме я изобразил как и где установлено электрооборудование. В виде внутреннего освещения я выбрал люминесцентные лампы и лампы накаливания(для сан узлов), а для наружного освещения я выбрал лампы ДРЛ(дуго-разрядная лампа).для удобства эксплуатации ламп ДРЛ я использую фотореле для автоматического включения наружного освещения, ниже дана его схема включения.
3.2 Расчёт и выбор проводниковой продукции
Выбор электрических аппаратов и проводников, как и другого электрооборудования, производится на основе сформированных для них расчетных условий и данных электропромышленности о параметрах и технико-экономических характеристиках выпускаемого и осваиваемого перспективного электрооборудования.
Под расчетными условиями понимаются наиболее тяжелые, но достаточно вероятные условия, в которых могут оказаться электрический аппарат или проводник при различных режимах их работы в электроустановке.
Расчетные условия – это фактические требования энергосистем и электроустановок к параметрам электрооборудования конкретной электрической цепи. Характер электропотребления с учетом перспективы его роста является определяющим при выборе мощности источников электроснабжения и расчете потребности в электроэнергии. Эти показатели используют также при планировании электроснабжения и нормировании расхода электроэнергии отдельными потребителями.
Для того чтобы найти общий ток протекающий по цепи необходимо найти общую мощность.
Робщ = Рном 1 + Рном 2 + Рном 3 + Рном 4 + Рном 5 + Рном 6 + Рном 7 + Рном 8 =
2.5 + 2.5 + 1.5 + 1.5 + 0.08*20 + 0.06*2 + 0.2*13 + 0.25*6 = 13.82 кВт
Где:
Рном 1 = 2.5 кВт (мощность двигателя М1, по табличным данным)
Рном 2 = 2.5 кВт (мощность двигателя М2, по табличным данным)
Рном 3 = 1.5 кВт (мощность двигателя М3, по табличным данным)
Рном 4 = 1.5 кВт (мощность двигателя М4, по табличным данным)
Рном 5 = 80 Вт Х 20шт. (мощность всех люминисцетных ламп)
Рном 6 = 60Вт Х 2шт (мощность всех лам накаливания)
Рном 7 = 200 Вт Х 13 шт.(мощность всех розеток, приблизительно)
Рном 8 = 250 Вт Х 6 шт.(мощность всех ламп ДРЛ)
Iобщ = Робщ / (√3U cosφ) = 13.82/(√3 380 0.8) = 25.6 А
Выбор кабеля производится по номинальному току токопроводящей жилы кабеля и по напряжению. Iкаб ≥ Iобщ и Uкаб ≥ Uсети
Iкаб ≥ Iобщ Uкаб ≥ Uсети
35 (А) ≥ 25.6 (А) 1000 (В) ≥ 380 (В)
Я выбираю кабель с медными жилами в поливинилхлоридной изоляцией, прокладываемый в земле 4 – х жильный Sкаб = 4 мм²
Выбор кабелей для холодильных машин:
М1 и М 2
Iм1,2 = Рм1,2 / (√3U cosφ) =2.5/(1.73 380 0.8) = 4.75 А
Iкаб ≥ Iобщ Uкаб ≥ Uсети
15 (А) ≥ 4.75 (А) 1000 (В) ≥ 380 (В)
Я выбираю кабель с медными жилами в поливинилхлоридной изоляцией, прокладываемый в стене 4 – х жильный Sкаб = 1 мм²
М3 и М 4
Iм3,4 = Рм3,4 / (√3U cosφ) =1.5/(1.73 380 0.8) = 3 А
Iкаб ≥ Iобщ Uкаб ≥ Uсети
15 (А) ≥ 3 (А) 1000 (В) ≥ 380 (В)
Я выбираю кабель с медными жилами в поливинилхлоридной изоляцией, прокладываемый в стене 4 – х жильный Sкаб = 1 мм²
Выбор кабелей для освещения:
Кабель для освещения, розеток зала
Р = Рном 5 + Рном 6 = 0.76 + 2.6 = 3.36 кВт
I = Р / (√3U cosφ) =3.36/(1.73 380 0.8) = 6,4 А
Iкаб ≥ Iобщ Uкаб ≥ Uсети
15 (А) ≥ 6,4 (А) 1000 (В) ≥ 380 (В)
Я выбираю кабель с медными жилами в поливинилхлоридной изоляцией, прокладываемый в стене 3 – х жильный Sкаб = 1 мм²
Кабель уличного освещения
I = Р / (√3U cosφ) =1.5/(1.73 380 0.8) = 3А
Iкаб ≥ Iобщ Uкаб ≥ Uсети
15 (А) ≥ 3 (А) 1000 (В) ≥ 380 (В)
Я выбираю кабель с медными жилами в поливинилхлоридной изоляцией, прокладываемый в стене 3 – х жильный Sкаб = 1 мм²
