3. Компараторы кодов Основные положения. Принципы построения. Типы компараторов.
Компараторами называются устройства, предназначенные для сравнения двух напряжений.
Наиболее простое выявление равенства (А = В) логических значений: поразрядное сравнение посредством полусумматоров .
К омпаратор имеет два входа, на которые подаются напряжения для сравнения, и выход Uвых. в зависимости от соотношения сигналов на его входах может иметь как (+), так и (-) полярность относительно шины с нулевым потенциалом (шина земли). Это объясняется тем, что к компаратору, как правило, присоединяются два источника питания, соединенные между собой последовательно, а общую их точку соединяют с нулевой шиной.
Компаратор – простейший преобразователь непрерывного сигнала в дискретный (потенциальный). Напряжение на выходе компаратора может находиться на одном из двух фиксированных уровней: на верхнем, если напряжение не его неинвертирующем входе больше напряжения на инвертирующем входе, и на нижнем – при противоположном соотношении этих напряжений.
К омпараторы строят на основе дифферен-циальных усилителей.
В зависимости от соотношения напряжений Uвх1 и Uвх2 контакт 3 переключателя S соединяется либо с контактом 1 – в этом случае Uвых будет (-), или с контактом 2 – тогда Uвых будет (+) относительно земли.

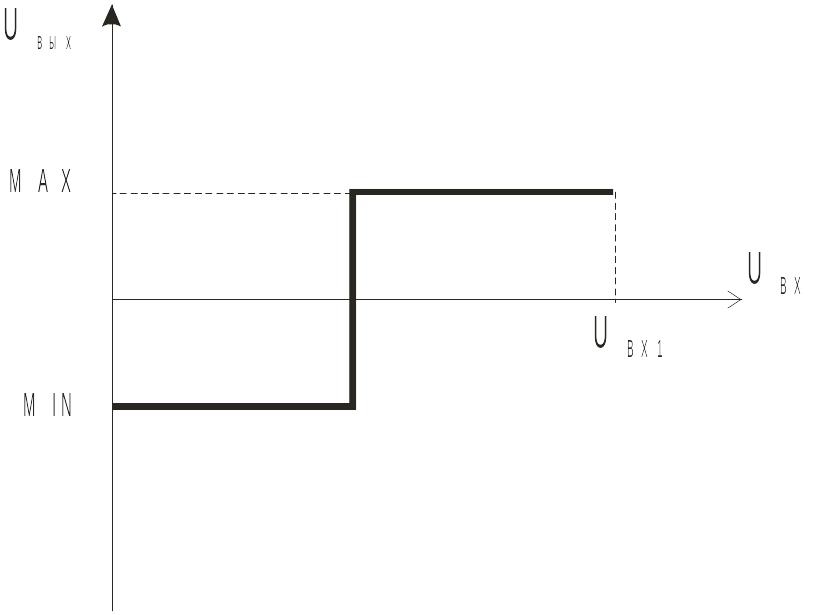

Выходное напряжение дифференциальных усилителей зависит от разницы входных. Зависимость знака Uвых. от Uвх.1 и Uвх.2 одного знака показана на рис.2 (для усилителя).
Н
Рис. 2
Типы компараторов.
И спользуют также однополярные компараторы с такой характеристикой:
UВЫХ. = «1» при UВХ1 >U2 пор.
«0» при UВХ1 < U2 пор.
где «1» – высокий уровень U (= +Е); «0» – низкий (≈0), т.е. в виде логического уровня (рис.3).
Р
Рис.3
В
Рис. 3
Э тот тип компараторов (рис.4) фиксирует нахождение значения Uх, между двумя заданными порогами или за ними.
Рис. 4
Тема 2.2.1: Интегральные триггеры. Основные понятия, определения, классификация. План
1. Основные понятия.
2. Классификация триггеров.
Ход лекции
Основные понятия
Триггером называется устройство, которое может находиться в одном из двух устойчивых состояний и переходить из одного в другие под воздействием входного сигнала. В отличие от комбинационных логических цепей триггер это устройство с памятью, имеющее, по крайней мере, один вход и один выход. Состояние триггера определяется по выходному сигналу. Они имеют два выхода: прямой Q (выход 1) и инверсный (выход 0). Состоянию триггера «1» соответствует на выходе Q высокий уровень сигнала (1), а на выходе - низкий (0). Состоянию «0» – наоборот.
Входы триггера делятся на информационные и вспомогательные (управляющие). Сигналы, поступающие на информационные входы, управляют состоянием триггера. Сигналы на вспомогательных входах используются для предварительной установки триггера в требуемое состояние и для синхронизации. Вспомогательные входы могут использоваться и в качестве информационных входов. Число входов триггера зависит от его структуры и назначения.
Информационные входы:
R (от английского RESET) – раздельный вход установки в состояние 0;
S (от английского SET) – раздельный вход установки в состояние 1;
К – вход установки универсального триггера в состояние 0;
J – вход установки универсального триггера в состояние 1;
Т – счетный вход;
D (от английского DELAY) – информационный вход установки триггера в состояние, соответствующее логическому уровню на этом входе.
У правляющие входы: С (от английского CLOCK) - синхронизирующий; V.
Пусть триггер находится в состоянии «0» (Q =0; =1), и на входах R и S заданы сигналы 0. Состояние триггера не изменится. Аналогично было бы, если триггер находится в состоянии «1».
Если на вход триггера, находящегося в нулевом состоянии подать S = 1 и R =0, то триггер перейдет в единичное состояние. Если с входа S снять «1», то триггер останется в единичном состоянии. Для установки триггера в нулевое состояние необходимо на R подать «1», на S – «0».
