Лабораторная работа № 3

СИСТЕМА ПИТАНИЯ КАРБЮРАТОРНОГО И ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

3.1. Цель работы

Изучить назначение, классификацию и общее устройство приборов систем питания карбюраторных и дизельных двигателей.

3.2. Изучить на занятиях

Назначение и устройство всех основных частей системы питания карбюраторного и дизельного двигателей:

устройство и режимы работы карбюратора;

устройство и работу топливного насоса высокого давления (ТНВД), всережимного регулятора частоты вращения и муфты опережения впрыска.

3.3. Отчет о работе.

Принципиальная схема системы питания карбюраторного двигателя.

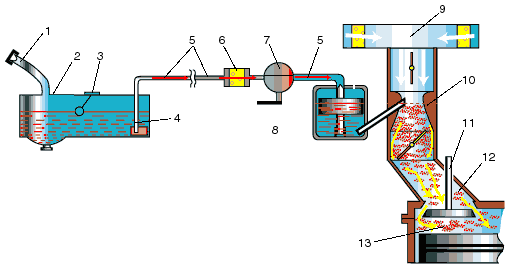

Рис. Схема расположения элементов системы питания 1 - заливная горловина с пробкой; 2 - топливный бак; 3 - датчик указателя уровня топлива с поплавком; 4 - топливозаборник с фильтром; 5 - топливопроводы; 6 - фильтр тонкой очистки топлива; 7 - топливный насос; 8 - поплавковая камера крабюратора с поплавком; 9 - воздушный фильтр; 10 - смесительная камера карабюратора; 11 - впускной клапан; 12 - впускной трубопровод; 13 - камера сгорания

Принципиальная схема системы питания дизельного двигателя.

У современных дизельных двигателей, в том числе и у всех отечественных моделей, применена раздельная система впрыска топлива в цилиндры. Такая система предусматривает установку одного объединенного насоса высокого давления и отдельных форсунок закрытого типа на каждый цилиндр двигателя.

Система питания дизельных двигателей состоит из линий низкого и высокого давления. По линии низкого давления топливо подается из основного бака к насосу высокого давления. Линия высокого давления служит для впрыска дозированного количества топлива в цилиндры двигателя в соответствии с порядком их работы.

Принципиальная схема системы питания дизельного двигателя показана на рис. Насос низкого давления 6 (практически этот насос устанавливают обычно на корпусе насоса высокого давления) засасывает топливо из бака 1 через фильтр грубой очистки 7 в свою полость всасывания. Далее этот насос нагнетает топливо через фильтр тонкой очистки 3, в топливный насос высокого давления 4. Последний впрыскивает его через форсунки 2 непосредственно в камеры сгорания двигателя. Избыточное топливо вместе с попавшим в систему воздухом отводится по дренажным трубкам в топливный бак. В него также сливается топливо, просочившееся в полости пружин форсунок.

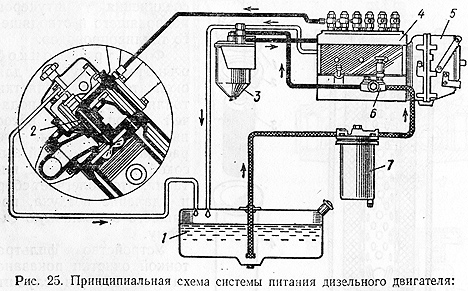

Рис. Принципиальная схема системы питания дизельного двигателя: 1 — топливный бак; 2 — форсунка; 3 — фильтр тонкой очистки топлива; 4 — топливный насос высокого давления; 5 — регулятор; 6 — топливный насос низкого давления; 7 — фильтр грубой очистки топлива

Чем отличается процесс смесеобразования карбюраторного двигателя от дизельного?

По способу смесеобразования и воспламенения топлива автомобильные поршневые двигатели подразделяются на две группы: с внутренним смесеобразованием и воспламенением от соприкосновения с воздухом, сильно нагретым в цилиндре в результате высокого сжатия (дизели); с внешним смесеобразованием и принудительным зажиганием от искры (карбюраторные и газовые).

3.4 Контрольные вопросы.

1. Назначение системы питания карбюраторного двигателя.

2. Как подается топливо из бака к карбюратору?

3. Как устроен и работав! бензонасос диафрагменного типа?

4. Как устроен и работает простейший карбюратор?

5. Для чего необходим глушитель и как он устроен?

6. Назначение, устройство и работа системы питания дизельного двигателя.

7. Какие приборы входят в систему питания дизеля?

8. Почему топливо подается к форсункам под высоким давлением?

9. Как подается топливо из бака к форсунке?

10. Устройство и работа топливного насоса высокого давления.
