Определение характеристик прочности и пластичности углеродистой стали
На диаграмме растяжения образца стали с малым содержанием углерода (рис. 2.3) можно выделить несколько характерных участков.

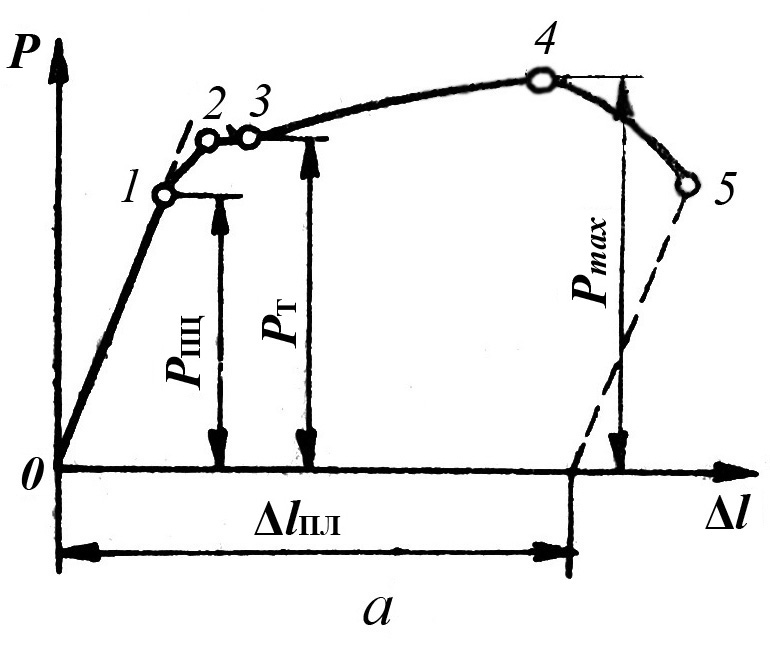

Рис. 2.3. Диаграмма растяжения материалов:
а – с площадкой текучести; б – без площадки текучести
На участке 0-1 удлинение образца пропорционально растягивающей нагрузке. Это свидетельствует о том, что металл испытывает только упругую деформацию. По ординате точки 1 определяется Рпц.
При нагрузке Рт, соответствующей точке 2, на диаграмме наблюдается горизонтальный участок 2-3. На этом участке материал деформируется при постоянной нагрузке – «течёт». Горизонтальный участок диаграммы получил название площадки текучести.
При дальнейшем растяжении увеличение деформации сопровождается ростом растягивающей нагрузки, что свидетельствует о постепенном упрочнении материала.
Наибольшее упрочнение наблюдается в точке 4 (нагрузка Рmax ). Начиная с Рmax, в образце развивается местная пластическая деформация, которая приводит к образованию «шейки» – местного утонения наиболее слабого участка образца. После точки 4 растягивающая нагрузка постепенно уменьшается (участок 4-5), и в точке 5 образец разрывается.
Для материалов, на диаграмме растяжения которых площадка текучести отсутствует, вместо Рт определяется Р0,2 – нагрузка, после снятия, которой остаточная деформация составляет 0,2% от ℓ0.
Для определения Р0,2 вычисляют соответствующее остаточное удлинение Δℓпл=0,002ℓ0. Найденное значение откладывают по оси абсцисс вправо от начала координат, с учетом масштаба диаграммы. Из полученной точки Е проводят прямую, параллельную начальному участку диаграммы. Ордината точки пересечения этой прямой с кривой растяжения определяет искомую нагрузку Р0,2.
В данной работе определяются три характеристики прочности: предел пропорциональности –σпц, предел текучести –σт или условный предел текучести –σ0,2 и временное сопротивление (предел прочности) –σв.
Предел пропорциональности σпц – наибольшее напряжение, до которого сохраняется пропорциональная зависимость между нагрузкой и деформацией (удлинением):
σпц = Рпц/F0, МПа (кгс/мм2).
Предел текучести σт – напряжение, при котором происходит рост деформации без заметного увеличения растягивающей нагрузки:
σт = Рт/F0, МПа (кгс/мм2).
У большинства материалов площадка текучести отсутствует (см. рис. 2.3, б). В таких случаях вместо σт определяется условный предел текучести σ0,2 – напряжение, при котором остаточная деформация составляет 0,2% от начальной длины образца ℓ0:
σ0,2 = Р0,2/F0, МПа (кгс/мм2).
Временное сопротивление σв – напряжение, соответствующее максимальной растягивающей нагрузке:
σв = Рmax/F0, МПа (кгс/мм2).
Характеристиками пластичности материалов являются относительное удлинение и относительное сужение.
Относительное удлинение δ определяется по формуле:
δ = 100(ℓк - ℓ0)/ℓ0 = 100Δℓпл/ℓ0, %
где ℓк – длина расчетной части образца после разрыва, мм;
Δℓпл – абсолютное удлинение (пластическая деформация) рабочей части образца за время испытаний, мм.
Величина ℓк может быть измерена непосредственно на образце, если сложить его части. Величину Δℓпл = ℓк - ℓ0 можно определить по диаграмме растяжения как расстояние от начала координат до точки пересечения с осью абсцисс прямой, проведенной через точку разрыва образца параллельно участку пропорциональности (рис. 2.3, а).
Относительное сужение ψ определяется по формуле:
Ψ = 100 (F0 – Fк)/F0, %;
где F0– площадь поперечного сечения образца до испытаний;
Fк – площадь поперечного сечения шейки образца в месте разрыва.
