2.3 Захист від несанкціонованого доступу

Згідно з вимогами ГКД 34.35-97, засоби виміру, що здійснюють безпосередній вимір та облік електричної енергії, повинні унеможливлювати несанкціонованої дії на результати вимірів.

Результати вимірів мають бути занесені в базу даних у вигляді масиву необроблених даних. Ці дані не можуть бути змінені, допускається тільки виведення цих даних в архів та видалення їх з бази даних по закінченню терміну зберігання. При необхідності ці дані можуть завантажуватися в базу даних з архіву.

Захист від несанкціонованого доступу забезпечується такими програмно-технічними засобами:

• на рівні мікропроцесорних лічильників електроенергії:

• пломбуванням клемної коробки та передньої панелі лічильника;

• парольним захистом доступу до лічильників;

• веденням лічильниками журналу подій, в якому реєструються випадки параметризації лічильника.

• кабельні лінії зв'язку (інформаційні та вимірювальні) - пломбуванням розподільних коробок.

• на верхньому рівні системи:

• парольний захист;

• система «ролей», що призначаються індивідуально кожному користувачеві;

• заборона на редагування бази даних первинних параметрів.

2.4 Виконання робіт по установці та заміні електролічильників sl7000 smart в системі аское на Придніпровській тес

Роботи по встановленню та заміні лічильників виконуються при знятій напрузі.

При установці та заміні трифазних лічильників, включених через вимірювальні трансформатори струму виконується при знятій напрузі двома особами, один з яких повинен мати кваліфікаційну групу не нижче 4, другий - не нижче 3.

Роботи виконуються після зняття напруги з усіх боків, звідки воно може бути подане до місця роботи і виконання інших заходів згідно ПТБ, що забезпечують безпеку виконання робіт.

Персонал при заміні електролічильників повинен:

• оглянути зовнішній вигляд електролічильника та визначити наявність пломб;

• зняти кришку затискної коробки електролічильника;

• перевірити відсутність напруги на контактах лічильника, що знімаються;

• ослабити контактні гвинти на затисках лічильника, відкрутити гвинти кріплення і зняти лічильник;

• встановити інший лічильник;

• підвести до клем лічильника дроти та затиснути їх гвинтами;

• перевірити надійність контактних з'єднань на трансформаторах струму цього приєднання;

• після подачі напруги експлуатаційним персоналом перевірити покажчиком наявність напруги на затисках електролічильника;

• відключити напругу і встановити кришку затискної коробки, опломбувати її і записати дані електролічильника в Акт щодо виконання робіт.

2.5 Схеми підключення електролічильників sl7000 Smart

Електролічильники SL 7000 Smart бувають двох типів: безпосереднього підключення в мережу (лічильники прямого включення) і підключення через трансформатори струму та напруги (рис. 2.5.1 та 2.5.2).

а )

б)

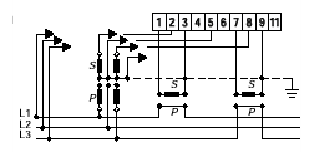

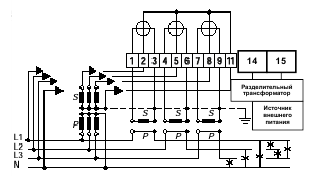

Рис. 2.5.1 Схема підключення електролічильника SL 7000 Smart через вимірювальні ТС та ТН: а) в 4 –х провідну мережу; б) в 3 –х провідну мережу.

а)

б)

Рис. 2.5.2 Схема прямого підключення електролічильника SL 7000 Smart: а) в 4 – х провідну мережу; б) в 3 – х провідну мережу.
