11. Конструкция подвижных опор
Опоры трубопроводов тепловых сетей воспринимают усилия и передают их на несущие конструкции или грунт. При сооружении трубопроводов тепловой сети применяют опоры 2 типов: подвижные и неподвижные.
Подвижные опоры. Применяются при всех видах прокладки, кроме бесканальной. Подвижные опоры воспринимают вес трубопровода и обеспечивают его свободное перемещение при температурных деформациях, как правило они перемещаются вместе с трубопроводом. По принципу перемещения различают опоры скольжения, качения и подвесные опоры.

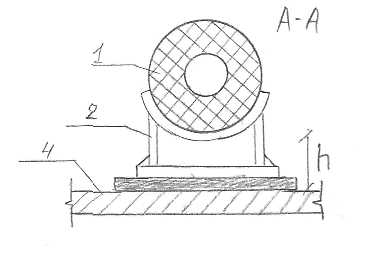

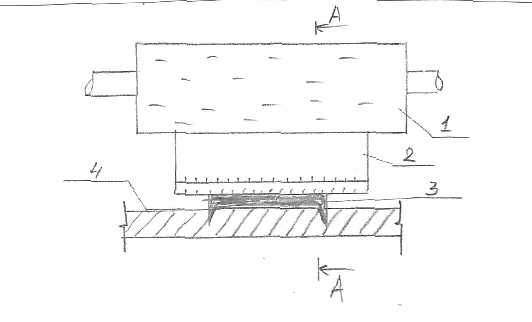

Скользящие
1-трубопровод с тепловой изоляцией, 2-корпус опоры – башмак, 3-металическая прокладка в виде швеллера, 4-ж/б плита. Скользящие опоры применяются при всех способах прокладки труб-в, для всех d независимо от направления горизонтальных перемещений. «+»простота «-»большой коэффициент трения, сход с опоры при боковых перемещениях.

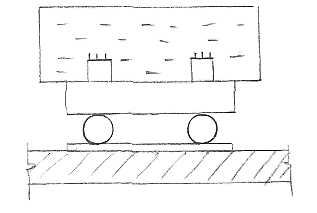

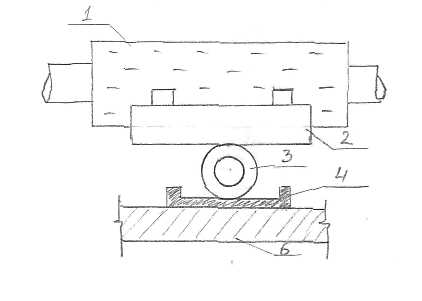

Катковая опора Применяются для трубопроводов d >200, при осевых перемещениях и при прокладке в тоннелях, коллекторах и на отдельно стоящих опорах при надземной прокладке. Работают на прямолинейных участках и при боковом смещении. 1-трубопровод с тепловой изоляцией, 2-башмак, 3-каток,4-опорная плита с ограничителем, 5-лапа «+»малый коэффициент трения «-»необходимость в уходе и смазке

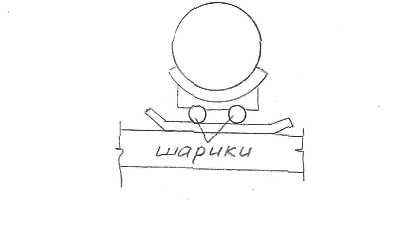

Шариковая опора Применяются как при осевом перемещении, так и при боковом перемещении

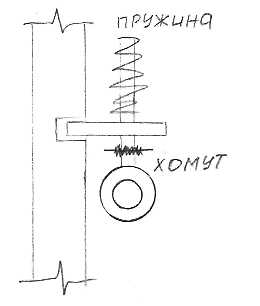

Подвесные опоры Применяются при надземной прокладке
12. Присоединение к тепловым сетям отопления
Схемы присоединения местных систем отопления по признаку гидравлической связи с тепловыми сетями различаются на зависимые и независимые.
В зависимых схемах присоединения теплоноситель в отопительные приборы поступает непосредственно из тепловых сетей. Таким образом, один и тот же теплоноситель циркулирует как в тепловой сети, так и в отопительной системе. Вследствие этого давление в местных системах отопления определяется режимом давления в наружных тепловых сетях.
1. Зависимое (непосредственное) присоединение без смешения. По такой схеме присоединяют системы водяного отопления зданий, в которых либо температура поверхности отопительных приборов не ограниченная, либо она соответствует санитарно-гигиеническим требованиям, а также системы воздушного отопления.
2. Зависимая с водоструйным элеватором для подмешивания охлажденной воды (из обратки) Этот способ присоединения особо широко применяется для жилых и общественных зданий до 12 этажей. Простота и надежность работы элеватора, не требующего постоянного обслуживания, и дешевое оборудование теплового пункта отличают ее.
3. Зависимое присоединение при совместной установке элеватора и насоса на перемычке для подмешивания охлажденной воды. Этот вариант непосредственного присоединения позволяет более универсально и надежно осуществлять циркуляцию воды в системе отопления при аварийном отключении от тепловой сети.
4. Зависимое присоединение с установкой насоса на перемычке для подмешивания охлажденной воды. Такую схему можно применять вместо элеваторной, а также в тех случаях, когда разность давлений в подающем и обратном и подающем трубопроводах недостаточна для работы элеватора (менее 0,08-0,15 МПа).
В независимых схемах присоединения теплоноситель из тепловой сети поступает в подогреватель, в котором его тепло используется для нагревания воды, заполняющей местную систему отопления. При этом сетевая воды и вода в местной системе отопления разделены поверхностью нагрева и таким образом сеть и система отопления полностью гидравлически изолированы друг от друга. Гидравлическая изоляция теплоносителей на абонентском вводе используется для защиты местных установок от завышенного или заниженного давлений в ТС, при которых возможно разрушение нагревательных приборов или опорожнение местных систем отопления. Таким способом присоединяются также системы водяного отопления к паровым сетям.
