9. Конструкции неподвижных опор
Опоры трубопроводов тепловых сетей воспринимают усилия и передают их на несущие конструкции или грунт. При сооружении трубопроводов тепловой сети применяют опоры 2 типов: подвижные (применяются при всех видах прокладки, кроме бесканальной. Подвижные опоры воспринимают вес трубопровода и обеспечивают его свободное перемещение при температурных деформациях, как правило они перемещаются вместе с трубопроводом). и неподвижные.
Неподвижные опоры Неподвижными опорами трубопроводы делятся на самостоятельные участки, независимые друг от друга по восприятию температурных деформаций. Неподвижные опоры воспринимают усилия, возникающие в трубопроводах этих участков при различных способах компенсации температурных удлинений, и передают их на несущие конструкции и грунт.

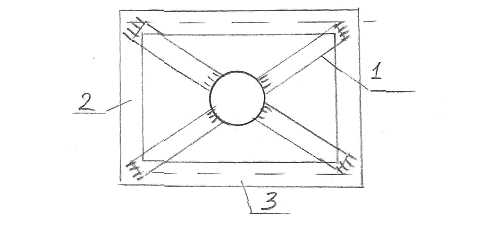

Лобовые (упорные) Такие опоры применяются при вс ех способах прокладки и d трубопроводов. 1-приворные упоры с 2 ребрами жесткости, 2-несущие конструкции в виде швеллера, 3-поперечные связи

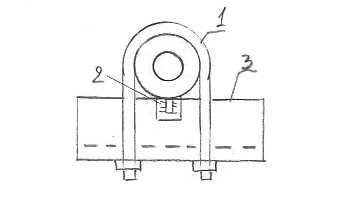

Хомутовые Применяются при надземной прокладке или прокладке трубопроводов в тоннелях d<200м. 1-стальной хомут, 2-приварные упоры, 3-опорные конструкции из швеллера
Щитовые неподвижные опорами Применяются, как при канальной прокладке, так и при бесканальной прокладке, но при обязательном расположении неподвижной опоры не в пределах камеры. 1-щит, 2-гильза для прохода трубопровода ,3-приварные кольца, 4-приварные упоры, 5-отверстие для прохода воды, 6-непроходной канал
10. Определение расчетных тепловых потоков теплоносителя.
В системах центрального теплоснабжения тепло расходуется на отопление, на нагрев (охлаждение) приточного воздуха, на горячее водоснабжение, на технологические нужды.
Нагрузки делят на 2 группы:
1) сезонные: Qот ,Qвент , Qскв они зависят от tн, tR, относительной влажности, солнечной радиации и т.д.;
2) круглогодовые: Qгв, Qнагр, они зависят от: степени благоустройства здания, состава, количества и занятости населения и т.д.
Тепловая нагрузка на отопление Qот: основная задача отопления заключается в поддержании tвн на заданном уровне.
Составляется уравнение баланса теплопотерь и теплопоступлений : Q = Qпот+Qинф =Qот+Qбыт
При обеспечении нормального теплового режима устанавливают наиболее невыгодный гидравлический режим и tн →уравнение баланса: Qот = Qпот+Qинф= Qпот*(1+μ) где μ - коэф-т инфильтрации (для жилых зданий =25-30%)
Qпот=S К*F*Dt (через ограждающие конструкции, двери, окна). При отсутствии данных о типе застройки объёме зданий расчёт ведётся по укрупнённым показателям (СНиП): Qmaxот=q0*A(1+K1)
q0- укрупнённый показатель максимального расхода тепла) на отопление приведённый к 1м2(общей) жилой площади.
А- жилая площадь ( определяется через плотность населения )
K1- коэф-т, учитывающий тепловой поток на отопление общественных зданий (при отсутствии данных =0,25)
Текущая сезонная тепловая нагрузка : Qоттек= Qmaxот*(tв - tн)/ (tв – tр.от)
Тепловая нагрузка на вентиляцию Qвент: Qвент=qв*Vвн.зд(tв – tр.вент)
При отсутствии данных по объёму зданий расчёт ведётся по укрупнённым показателям (СНиП):
Qmaxвент=q0*A*K1* K2
k2 - коэффициент, учитывающий тепловой поток на вентиляцию
общественных зданий; при отсутствии данных следует принимать равным:
для общественных зданий, построенных
до 1985 г. - 0,4, после 1985 г. - 0,6
Qвенттек= Qmaxвент*(tв – tр.вент)/ (tв – tр.от)
Тепловая нагрузка на горячее водоснабжение QГВ :
QTh=1,16*qhT(55-tC)+Qht
При отсутствии данных по укрупнённым показателям (СНиП): Qhmid=1.2*m*(a+b)(55- tC)*C/24*3.6
m- количество жителей;
а - норма расхода воды на горячее водоснабжение при температуре 55 °С на одного человека в сутки, проживающего в здании с горячим водоснабжением, принимаемая в зависимости от степени комфортности зданий, л; (жилые здания =105л/с)
b - норма расхода воды на горячее водоснабжение, потребляемой в общественных зданиях, при температуре 55 °С, принимаемая в размере 25 л/сут на 1 чел.;
Qhmid=qh*m
qh – укрупненный показатель среднего теплового потока
на ГВ на 1 человека, Вт Qhmax=2.4* Qhmid ;
2,4-коэф-т часовой неравномерности ;Qh-smax= Qhmax(55- tSC) b / (55- tC) ;
b=1,5(для юга) , b=0,8(для остальных районов) ;
tSC=15°С
