1 . Монолитная бесканальная прокладка (тепловая изоляция трубопровода выполняется в заводских условиях)
1,2-покровный слой (защита от механических воздействий), 3- основной теплоизоляционный слой, 4-внутренний гидроизоляционный слой. Виды тепловой изоляции: 1.Теплопроводы в пенополиуритане (труба в трубе), 2.конструкции из асфальтоизола, 3.пенобетон, 4. фенольный паропласт, 5.армопенобетон, 6. асфальтокерамзитобетон.
Засыпные конструкции применяют на небольших участках, более четко воспринимают механические воздействия. Изоляция: асфальтоизол, гидрофобный мел. В качестве изоляционного материала используют различные насыпные материалы. В траншеях трубы укладывают на бетонные или деревянные лежни или непосредственно на подстилку изоляции. Слой изоляции плотно утрамбовывают. Под воздействие коррозии и просадки грунта наблюдались частые разрывы сварных стыков труб. Вследствие этого засыпные конструкции рекомендуются для временной прокладки сетей в сухих грунтах с темп. теплоносителя до 110 град.
Литые
В литых прокладках Турбы укладывают всъемную опалубку, в которую заливают бетонный раствор или бетонную смесь. Если вокруг монолитной конструкции нанесено гидроизоляционное покрытие, то это достаточно гереметичное сооружение может быть сипользовано для прокладки в зоне грунтовых вод. бывают сборно-литые. В этих прокладках трубы укладывают в опалубку из пенобетонных плит.
5. Канальная прокладка тепловых сетей
Подземная прокладка тепловой сети. Общие положения. В городах и сельских населенных пунктах для тепловых сетей, как правило, предусматривают подземную прокладку, так как она не мешает движения транспорта, не портит архитектурный ансамбль города и снижает теплопотери трубопроводов за счет использования теплоизоляционных свойств грунта. Промерзание грунтов не опасно для трубопроводов, поэтому их можно прокладывать в зоне сезонного промерзания грунтов на глубине 0,5-2м от поверхности земли. Всегда стараются прокладывать трубопроводы выше уровня грунтовых вод. Если это по каким-либо причинам невозможно, то трубопроводы прокладывают с попутным дренажом, и обязательно предусматривается усиленная обмазочная битумная изоляция. Трасса трубопровода тепловой сети располагается в технических полосах параллельно красным линиям улиц, как правило, в непроезжей части в линии зеленых насаждений.
Канальная прокладка тепловой сети. Каналы для трубопроводов тепловой сети бывают непроходные, полупроходные, проходные каналы под тоннели и коллекторы. Конструкции каналов полностью разгружают трубопровод от механических воздействий грунта и временных транспортных нагрузок, а также ограждают трубопровод и тепловую изоляцию от коррозионного влияния почвы. Прокладка в каналах обеспечивает свободное перемещение при температурных деформациях, причем, как осевое, так и боковое.

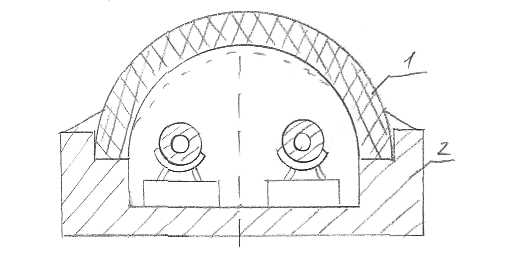

Непроходные и полупроходные каналы. Сводчатый канал d 50-500мм
1 -сборные полуцилиндрические своды, 2-ж/б плита днища, «+»более экономичны по расходу материала, более эффективны по отводу конденсата с поверхности., «-»изготовление таких форм требует более сложных технологий, легко повреждаются при транспортировке. В настоящее время наиболее удачной является конструкция канала типа МКЛ d 50-1400мм
1-ж/б рамная секция(лоток), 2-ж/б плита днища, 3-опорная подушка скользящей опоры, 4-песчанная подсыпка, 5-бетонная подготовка, 6-гидроизоляция. Ширина Б и высота Н дают возможность для прохода в канале, для того, чтобы использовать эти каналы как полупроходные необходимо увеличить Б на 200-300мм МКЛ-8,10,12. МКЛ-4,6 – при небольшой модернизации также переводятся в полупроходные.Наиболее распространенные конструкции непроходных каналов Кл, Клп, Клс:
1. Клп - из сборных плит типа КС 2. Кл - из лотковых элементов, перекрываемых плитками типа КЛ. 3. Клс – сборный из лотковых элементов типа КЛС

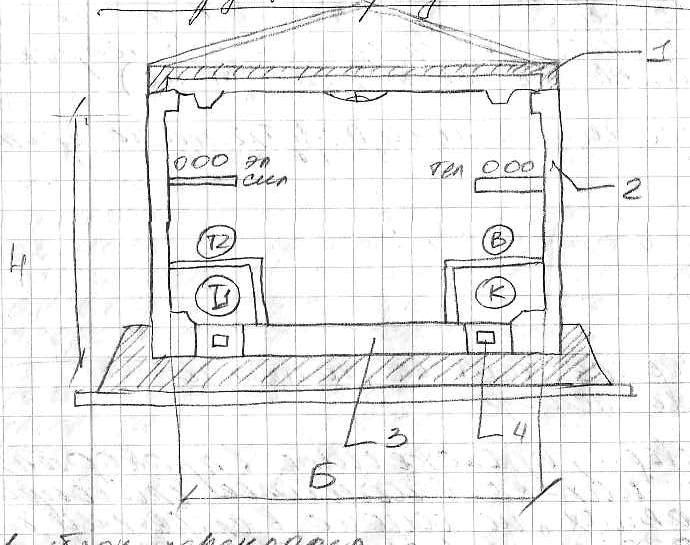

Проходные каналы тоннели и коллекторы. Теплопроводы, проложенные в проходных каналах находятся в наиболее благоприятных условиях, но однако вследствие больших начальных капитальных затрат применение их ограничено. В коллекторах вместе с теплопроводами прокладывают электросиловые и телефонные кабели, водопровод и канализация.. 1-блок перекрытия, 2-Г-образные блоки схем, 3-плита днища, 4-стыки блоки днища (приварные петли)
