4. Льонозбиральні комбайни
Льонозбиральні комбайни застосовують для виривання стебел льону- довгунця з фунту, відривання від стебел коробочок, подачі льоновороху в причіпний візок, зв'язування стебел у снопи або укладання їх у стрічку на поверхні поля. Випускають двох модифікацій: із в'язальним апаратом ЛКВ- 4А і зі розстилальним щитом ЛК-4А.
Льонозбиральний комбайн ЛКВ-4А причіпний. Агрегатують його із тракторами класу 1,4 і 3.
Основними складальними одиницями комбайна є п'ять подільників (8) (рис. 2), бральний апарат (7), ланцюговий поперечний транспортер (1), затискний транспортер (6), обчісувальний барабан (5), в'язальний апарат (4), стрічковий транспортер льоновороху (3), механізм приводу, рама, три опорних пневматичних колеса, гідросистема та причіпний пристрій.
Подільники (98) виготовлені з металевих дротиків і мають форму просторового клина. При роботі вони поділяють стебла льону-довгунця на чотири стрічки шириною 38 см кожна.
Бральний апарат (7) розміщений із правого боку комбайна. Він складається з чотирьох секцій прогумованих пасів, ведучих та ведених шківів і роликів.
Кожна секція має два паси стрічкового типу: ведучий і три ведених шківи, натяжний і бральні ролики. У верхній внутрішній частині бральних пасів встановлені напрямні металеві дротики. Вони підтримують стебла при переміщенні їх до поперечного транспортера.
Поперечний транспортер комбайна триконтурний. Він складається з трьох втулково-роликових ланцюгів, на яких з певним кроком закріплені голки для захоплення стебел, розміщені під гострим кутом до ланцюга.

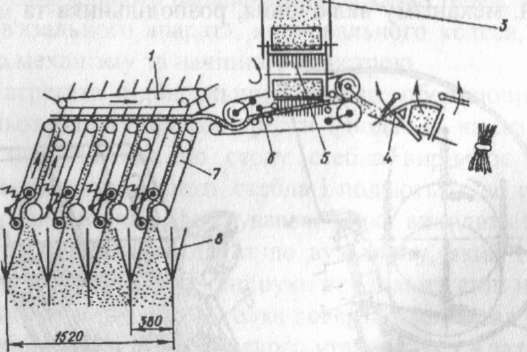

Рис. 2. Функціональна схема льонозбирального комбайна ЛКВ-4А:
1 - транспортер; 2 - причіпний візок; 3 - транспортер вороху;4 - в'язальний апарат; 5 - обчісувальний барабан; 6 - транспортер; 7 - бральний апарат; 8 - подільник.
Затискний транспортер (6) має дві секції. Нижня секція складається із прогумованого паса, веденого та ведучого шківів і дев'яти підтримуючих роликів. Верхня секція - з чотирьох притискних кареток, прогумованого паса, ведених і ведучих шківів. Внутрішні вітки пасів транспортера притискаються одна до одної. При роботі паси утримують стебла та подають їх до обчісувального апарата.
Обчісувальний барабан (2) (рис. 3) має чотири гребінки, два диски, напрямний диск з ексцентриком і вал. Гребінки з'єднані з напрямним диском кривошипами (9). Ексцентриковий механізм забезпечує постійний кут похилу гребінок при обертанні барабана. Зуби на гребінці розміщені зі змінним кроком, спочатку 26 мм один від одного, а потім 5 мм. На кожній гребінці закріплені вертикальні та горизонтальні лопатки. Горизонтальні призначені для перекидання льоновороху на стрічковий транспортер, а вертикальні запобігають намотуванню стебел на барабан.
В'язальний апарат складається з поверхні стола, пакувальників, вузлов'яза, затискного пристрою з ножем, криволінійної голки, скидальних рук, трьох педалей, механізму включення, розподільника та механізму його переміщення.
Рис. 3. Обчісувальний апарат комбайна ЛКВ-4А:
1 - кожух; 2 - обчісувальний барабан; 3 - вертикальна лопать; 4 - обмежувальний лист; 5 - затискний транспортер; 6 - лопатка; 7 - піддон; 8 - гребінь: 9 - кривошип.
Робочий процес комбайна. Під час руху агрегату подільники (8) (див. рис. 2) розподіляють стебла на стрічки, звужують і подають до пасів бральних секцій. Бральні паси захоплюють стебла, стискають і виривають їх із фунту. Вирвані стебла паси брального апарата переміщують догори і спрямовують до поперечного транспортера (1), який частково вирівнює їх і подає до затискного транспортера (6). Останній підводить стебла до обчісуваного барабана (5) та утримує їх при обчісуванні. Гребінки барабана заходять у верхню частину стебел, розчісують їх і відривають коробочки. Відірвані коробочки разом із насінням і домішками (льоноворох) захоплюють горизонтальні лопатки барабана і подають на стрічковий транспортер (3). Останній переміщує льоноворох у кузов тракторного причепа. Стебла льону - довгунця затискний транспортер подає до в'язального апарата (4), який формує снопи, зв'язує їх шпагатом і викидає на поверхню поля.
Робоча ширина захвату комбайна становить 1,5 м, робоча швидкість - до 10 км/год.
Льонозбиральний комбайн ЛК-4А має таку ж будову та робочий процес, як і ЛКВ-4А, але обладнаний розстилальним щитом. Комбайн вириває стебла льону-довгунця з ґрунту, обчісує головки та розстилає стебла у стрічку на полі.
Агрегатують комбайн з тракторами класу 1,4.
