2.4. Система отчетов и регистрации.

В WinCC имеется встроенная система ведения журналов регистрации, с помощью которой можно печатать данные WinCC или других приложений. Данные, полученные в режиме исполнения, печатаются с помощью предварительно сконфигурированных шаблонов для разных типов журналов регистрации:

• протокол последовательности сообщений;

• протоколы архивов сообщений,

• журналы регистрации архивных значений процесса,

• оперативные журналы,

• протоколысистемных сообщений,

• отчеты пользователя и

• документальные копии (англ. Hardcopies).

Перед печатью отчетов можно сохранить их в виде файлов и предварительно просмотреть на мониторе. Выполняя действи действия оператора по вводу можно отобразить состояние всех заданий в режиме online.

Помимо этого вы можете использовать систему регистрации для документирования

проекта на стадии проектирования.

В Report Designer [Дизайнере отчетов] на стадии проектирования формируются задания на печать, в которых определяется используемый шаблон, объем (количество страниц) и принтер. При этом можно настроить процедуру циклического формирования ежечасных, ежедневных, еженедельных или ежемесячных журналов регистрации. Можно запустить вывод отчета на печать по времени, по наступлению события или прямой командой оператора. Можно определить для каждого задания по выводу на печать отдельный принтер. Принтер можно выбрать в любое время в режиме online в диалоговом окне выбора принтера.

Содержание протокола можно определить динамически в режиме исполнения. Можно

также определить или установить в режиме online соответствующие параметры протокола (например, временной диапазон для отчета в виде кривой, или определенный временной интервал для вывода сообщений). Для этого в WinCC Trend Control [окне отображения трендов] и WinCC Alarm Control [Окне отображения сообщений] имеется кнопка, которую можно использовать для вывода протокола в заданном виде на принтер. Кроме того, система позволяет индивидуально обрабатывать и производить расчеты над регистрируемыми данными.

Журналы регистрации или протоколы WinCC могут содержать данные из баз данных.

Для этого в WinCC существует специальный объект журнала (таблица базы данных ODBC). Другой возможностью является включение в журнал внешних данных в формате CSV в виде таблицы или кривой. Кроме того, журнал может содержать любые документальные копии, например, для вывода графического представления текущего состояния процесса.

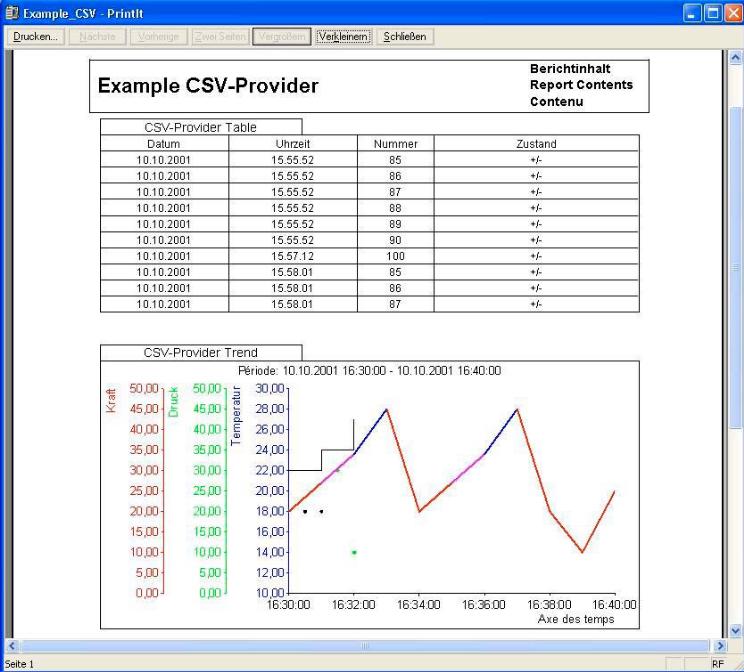

Рисунок 15. Пользовательский отчет с данными CSV-источника.

Заключение.

SIMATIC WinCC является модульной масштабируемой системой визуализации процесса (SCADA-системой) для приложений различного уровня, начиная от простых однопользовательских приложений в машиностроении и до сложных многопользовательских или даже распределенных систем с несколькими (резервированными) серверами и клиентами в сети Web в промышленных и строительных системах.

В основном SIMATIC WinCC предлагает следующие возможные конфигурации системы:

• однопользовательская система;

• многопользовательская система (решение клиент-сервер);

• распределенная система;

• системы с использованием Web клиентов;

• решения с использованием технологий “тонкий клиент” (англ. Thin Client);

• системы с использованием архивного сервера (Historian [Исторический архив]);

• системы с резервированными серверами;

• решения с использованием как Web клиентов, так и “тонких клиентов”.

В дополнение к функциям контроля и оперативного управления, технологиям обработки аварийных сообщений, регистрации, архивирования и диспетчерского управления базовая система WinCC предоставляет различные возможности диагностики.
