1.5. Решения, основанные на использовании технологий “тонкий клиент”

Использование технологий “тонкий клиент” сделало возможным включение в систему простых ПК под управлением операционной системы Windows (например, Windows 9x/ME), устойчивого локального оборудования (например, SIMATIC MP370 с опцией ThinClient/MP) и мобильных клиентов (PDA Personal Digital Assistants) под управлением Windows CE. Подобные решения предъявляют невысокие требования к аппаратному обеспечению, так как само приложение, т.е. Web Navigator клиент, исполняется на терминальном сервере под управлением Windows 2000, к которому можно подключить до 25 “тонких клиентов”.

Принцип обработки данных, используемый в системах “тонкий клиент”/сервер основан на физическом разделении данных, исполняемых приложений и экранных изображений на экране. Терминальные службы ОС Windows 2000 Server позволяют запускать

приложения – типа Web Navigator – в оперативной памяти центрального терминального сервера под управлением Windows 2000, а не в собственной памяти компьютеров клиентов. В таком случае клиентские ПК становятся терминалами, единственной задачей которых является ввод данных (посредством клавиатуры или мыши) и их отправка на терминальный сервер. Терминальный сервер выполняет текущую обработку данных (например, обновление кадров процесса) и возвращает полученное экранное изображение на клиентский ПК, который отображает его на своем мониторе.

Рисунок 7. Система, охватывающая все предприятие, с отдельными Web и терминальным серверами в локальной сети/ сети Internet.

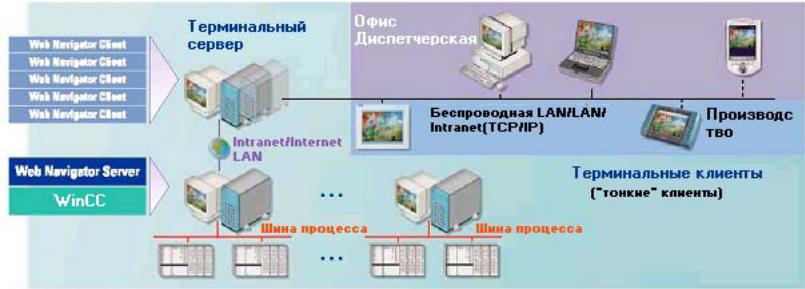

Рисунок 8. Система, охватывающая все предприятие: смешанное управление с использованием Web клиентов в сети Internet/intranet и “тонких клиентов”, обслуживаемых терминальным сервером.

1.6. Центральный архив сервер.

В процессе комплексной установки WinCC можно создать распределенную систему с

распределением задач по функциональному признаку, например, сервер сообщений, архивов, и т.д. Распределение приложения или отдельных задач между несколькими серверам позволяет улучшить рабочие характеристики, снизить нагрузку на отдельные серверы и увеличить производительность системы в целом.

Особым примером распределения функций является использование архивного сер вера, который выступает в качестве Historian [Исторического архива] и служит для централизованного обмена информацией в пределах всей компании. Использование такого сервера позволяет добиться высоких количественных характеристик системы при значительном уровне производительности, а также позволяет выполнять задачи архивирования централизованно. Сервер получает текущие данные процесса (сообщения, измеряемые значения) от серверов WinCC более низкого уровня с использованием протокола TCP/IP или OPC.

В качестве источников данных может использоваться до 11 серверов WinCC, удаленные серверы OPC DA или удаленные базы данных. При высоких требованиях, предъявляемых к работоспособности системы возможно создание решений с резервированием с использованием резервированных WinCC серверов, архивных серверов и

серверов резервных копий.

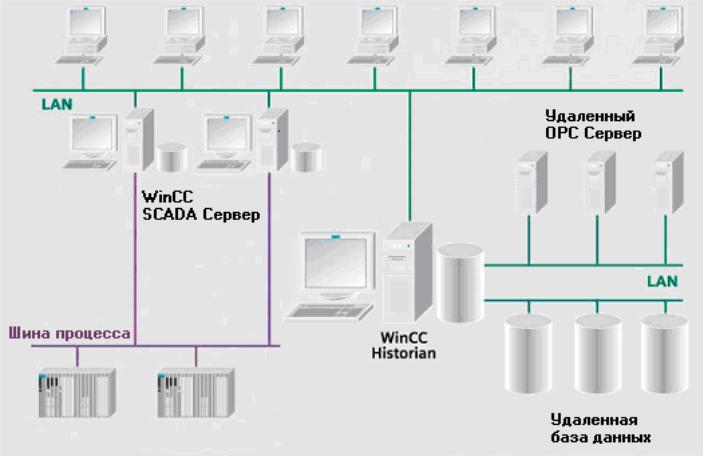

Рисунок 9. Отдельный архивный сервер WinCC (Historian).
