5.2 Шатун
Применяемый материал шатуна - сталь 40Х. Материал втулки - бронза.

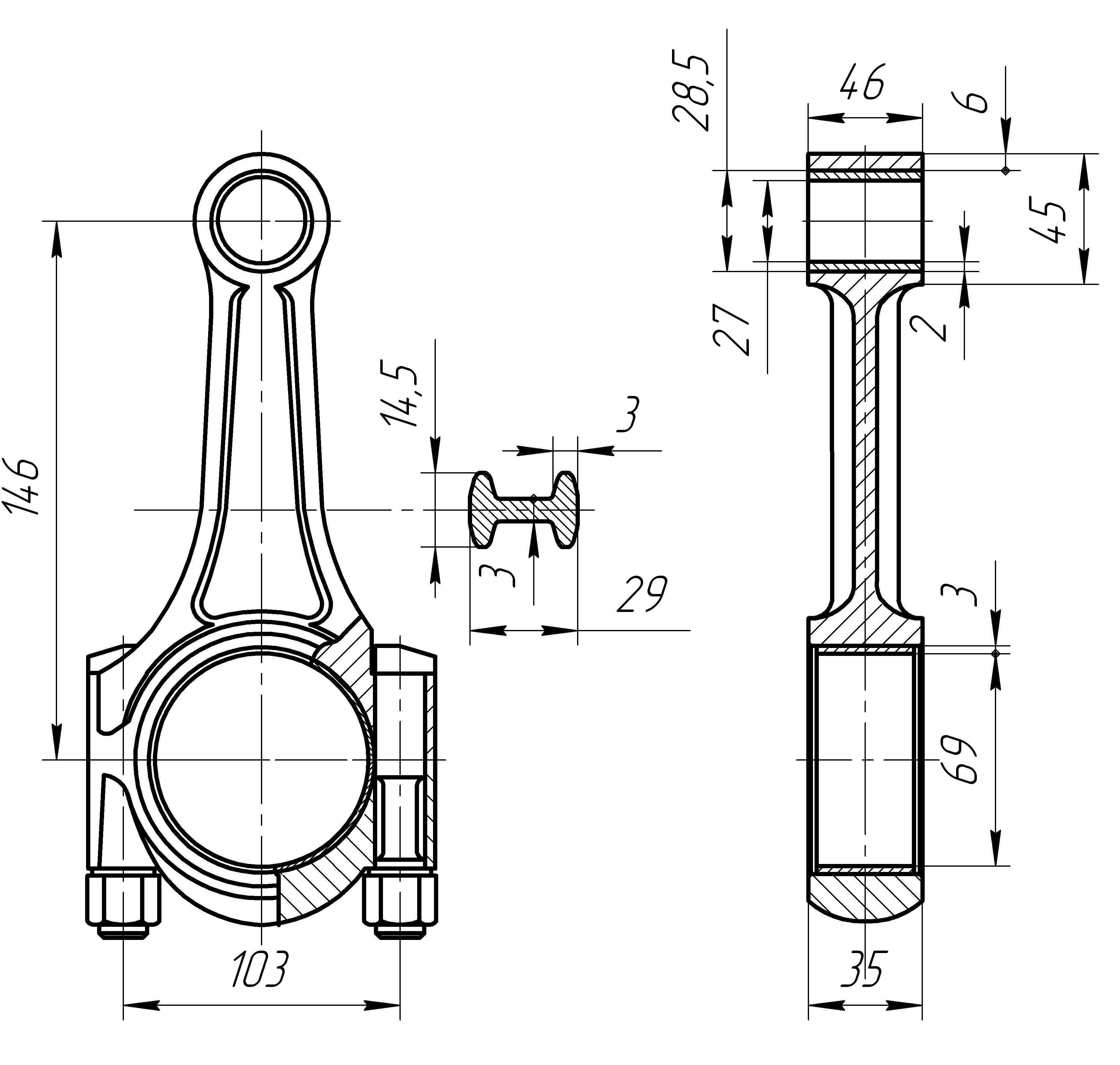

Размеры элементов шатуна:
Элементы шатуна |
Расчетные зависимости для газового двигателя |
Значения размеров,мм |
наружный диаметр пальца |
|
28,5 |
внутренний диаметр поршневой головки c втулкой |
|
33 |
наружный диаметр головки |
|
45 |
минимальная радиальная толщина стенки головки |
|
6 |
радиальная толщина стенки втулки |
|
2 |
длина втулки шатуна |
|
46 |
диаметр шатунной шейки |
|
69 |
толщина стенки вкладыша |
|
3 |
расстояние между шатунными болтами ; |
|
103 |
длина кривошипной головки |
|
35 |
Размеры среднего сечения В-В шатуна
|
|
22,5 29 14,5
3 |
5.3.1 Поршневая головка
Максимальная угловая скорость вращения коленчатого вала при холостом ходе:
Максимальная угловая скорость вращения коленчатого вала при холостом ходе:
.
Масса верхней части головки шатуна:
.
Разрывающая сила инерции при :
Площадь в мм² опасного сечения верхней головки шатуна:
.
Напряжение разрыва
.
Из условия обеспечения достаточной жесткости поршневой головки напряжение разрыва не превышает максимальных значений.
5.3.2 Кривошипная головка
Максимальная величина силы инерции
Масса отъемной крышки кривошипной головки
.
Для определения напряжения изгиба крышки в МПа находим:
- внутренний радиус кривошипной головки:
;
- момент инерции расчетного сечения крышки:
;
- момент инерции расчетного сечения вкладыша:
;
- суммарную площадь крышки и вкладыша в расчетном сечении:
;
- момент сопротивления расчетного сечения крышки без учета ребер жесткости:
.
Напряжение изгиба:
Напряжения изгиба не превышают допустимые напряжения изгиба для крышки кривошипной головки шатуна.
5.3.3 Стержень шатуна
Сила, сжимающая шатун в МН по результатам динамического расчета при :
.
Сила, растягивающая шатун в МН по результатам динамического расчета при :
Площадь среднего сечения шатуна
Минимальное напряжение в МПа, возникающее в сечении В-В от растягивающей силы:
.
От сжимающей силы в МПа в сечении В-В возникают максимальные напряжения сжатия и продольного изгиба:
- в плоскости качения шатуна
,
где - коэффициент, учитывающий влияние продольного изгиба шатуна в плоскости качения шатуна;
- в плоскости, перпендикулярной плоскости качения шатуна
,
,
где - коэффициент, учитывающий влияние продольного изгиба шатуна в плоскости, перпендикулярной плоскости качения шатуна.
Напряжения и не превышают предельных значений.
